Resim 4
UYARI
Elektrik Çarpma Tehlikesi. Bakıma başlamadan önce elektrik bağlantısını kesin

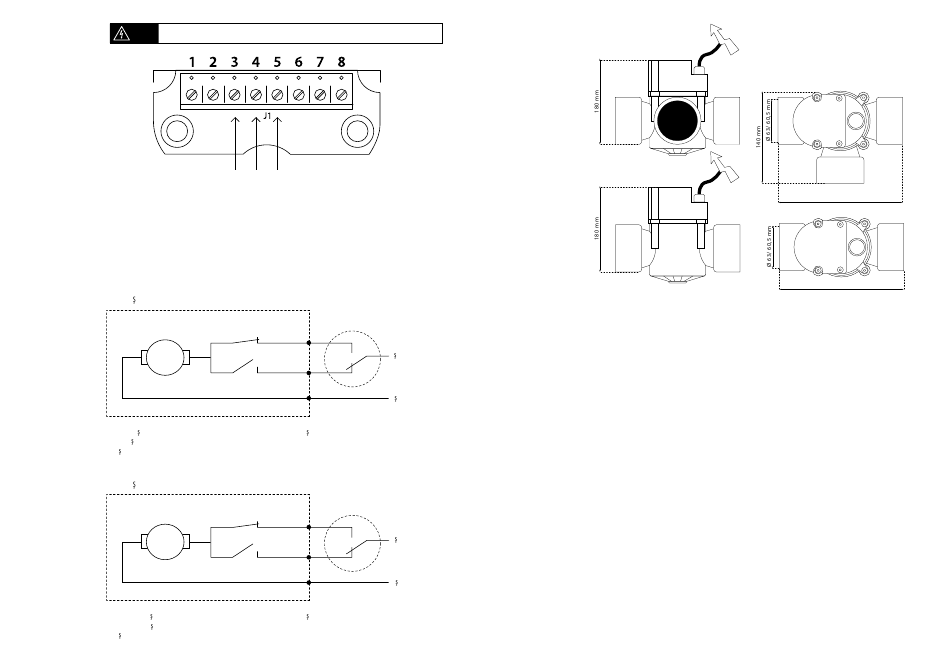

Kablo bağlantı şeması
Vidalı bağlantı
Vidalı bağlantı sabitleme:
1: Motor kablosu mavi
2: Motor kablosu kahverengi
3: N şebeke gerilimi 240 V AC
4: Açık; L şebeke gerilimi 240 AC
Resim 5
ELEKTRİK EMASI 2 YOLLU VALF
Dâhili kablo sistemi
Valf açık (valf açık son nokta anahtarı açık)
5; Kapalı; L ebeke gerilimi 240 AC
4; açık; L ebeke gerilimi 240 AC
3;N; ebeke gerilimi 240 AC
ELEKTRİK EMASI 3 YOLLU VALF
Dâhili kablo sistemi
Valf A=>B açık (valf A=>B açık son nokta anahtarı açık)
5; A=>C açık; L ebeke gerilimi 240 AC
4; A=>B açık; L ebeke gerilimi 240 AC
3;N; ebeke gerilimi 240 AC
70
5: Kapalı; L şebeke gerilimi 240 AC
6: Dâhili bağlantı anahtarı ortak
7: Dâhili bağlantı anahtarı açık
8: Dâhili bağlantı anahtarı kapalı
Valf kapalı Vidalı bağlantı
İkili anahtar
son nokta anahtarı
5 Kapalı
L ebeke gerilimi
4
Valf açık Açık
son nokta anahtarı
3
N ebeke gerilimi
Valf son nokta anahtarına ula tığında
(valf açık veya valf kapalı)
motor otomatik olarak durur
Vidalı bağlantı
Valf A=>C açık
İkili anahtar
son nokta anahtarı
5
A=>C açık
L ebeke gerilimi
4
A=>B açık
Valf A=>B açık
son nokta anahtarı
3
N ebeke gerilimi
Valf son nokta anahtarına ula tığında
(valf A=>B açık veya valf A=>C açık)
motor otomatik olarak durur
Resim 6
Boyutlar
Xclear otomatik 'bağımsız' valf Serisi:
❏ 2 yönlü silindir valf, 24 volt aktüatör
❏ 2 yönlü silindir valf, 240 volt aktüatör
❏ 3 yönlü silindir valf, 24 volt aktüatör
❏ 3 yönlü silindir valf, 240 volt aktüatör
❏ 3 yönlü silindir valf 240 Volt aktüatör 'solar'
Bu cihazı kurmadan önce lütfen bu kullanım talimatlarını dikkatlice okuyun.
Xclear otomatik valfler günümüzdeki gelişmiş su tesisatı sistemlerinin gereksinimlerini karşılamak üzere geliştirilmiştir. Boru sisteminizdeki valflerin
otomatik olarak çalıştırılması, çok yönlü otomasyonunu sağlarken aynı zamanda basit bir kurulum da sağlamaktadır. Otomatik valf, tüm anahtar
denetim cihazlarıyla çalışır ve 240 V ve 24 V' d a çalışabilir.
"Solar" 3 yönlü valf aslen kapatma (kesme) valfinin %100 sızdırmazlık sağlamadığı solar paneller için geliştirilmiştir. Bu valflerin kullanımı borular ve
solar paneller içerisindeki gerekli sirkülasyonun daima korunmasını sağlar.
UYARI! GÜVENLİĞİNİZ İÇİN
Bu ürün tesisatı konusunda yetkili olan personel tarafından kurulmalı ve ürünün servisi. Ürünün hatalı kurulumu ve/veya çalıştırılması maddi hasar,
ciddi yaralanma ve hatta ölümle sonuçlanabilecek istenmeyen elektrik tehlikelerine yol açabilir. Ürünün hatalı kurulumu ve/veya çalıştırılması
durumunda, garanti geçersiz sayılacaktır. Bu el kitabı bu ürünün kurulumu, çalıştırılması ve güvenli kullanımı ile ilgili önemli bilgileri içermektedir.
Bu bilgiler bu ekipmanın sahibine veya işleticisine teslim edilmelidir.
Güvenlik
• Elektrik şirketinin kalıcı tüm şebeke bağlantılarıyla ilgili yönetmeliklerine her zaman uyun. Bağlantıyla ilgili herhangi bir şüphe duyarsanız, yetkili
bir elektrik teknisyenine veya elektrik şirketine danışın. Her zaman, toprak kaçağı akımıyla çalışan devre kesici (maks. 30 mA) kullanın.
• Ünitedeki tüm bakım veya onarım işlerini gerçekleştirmeden önce her zaman elektrik kablolarının bağlantısını kesin. Elektrik kablolarının
bağlantısını asla suyun içindeyken veya elleriniz ıslakken kesmeyin.
• Bu cihaz, güvenliklerinden sorumlu bir kişinin gözetimi veya talimatıyla kullanılmadıkça fiziksel, duyusal veya zihinsel özellikleri zayıf olan ya da
deneyimi ve teknik bilgisi olmayan kişiler (çocuklar da dahil) tarafından kullanılmamalıdır.
• Çocukları bu cihazdan ve elektrik kablolarından uzak tutun.
