xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 8

Xclear automatischer "Standalone"-Hahn

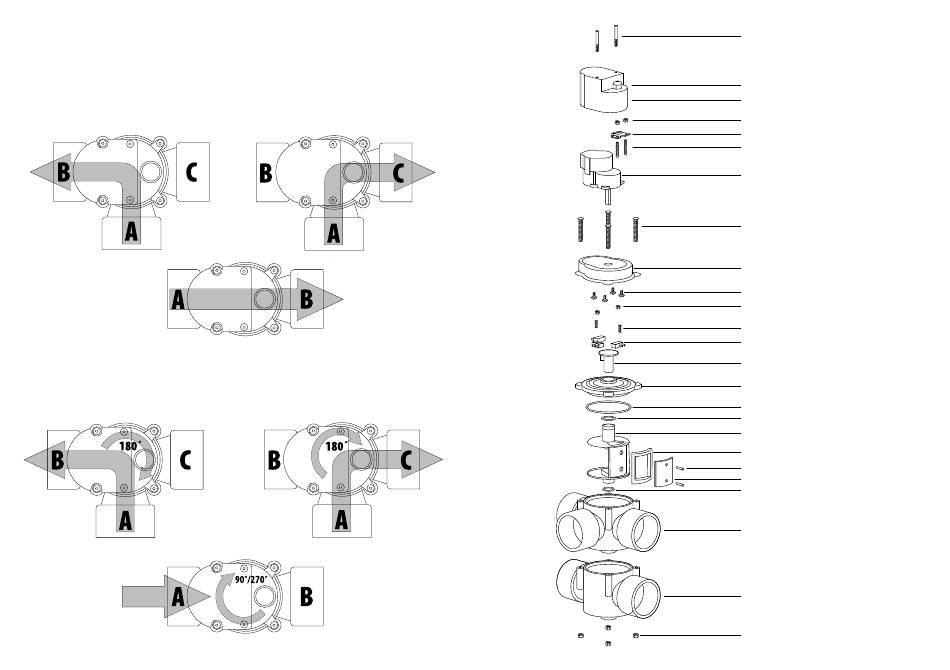

Zeichnung 1
Zeichnung 2
14
Zeichnung 3
DE A Inbusschraube M4 (2 Stck.)
B Überwurfmutter
C Obere Abdeckung
D Mutter
E Leiterplatte mit Verbindern
F Gewindestift für Leiterplattenbefestigung
G Motor + Getriebe
H Schraube M5 x 40 (4 Stck.)
I Montageteil Motor
J Rundkopfschraube
K Mutter (2 Stck.)
L Schraube für Mikroschalter (3 Stck.)
M Mikroschalter (3 Stck.)
N Kunststoffnocken
O Basis für Mikroschalter
P O-Ring groß
Q O-Ring klein
R Abschlussrotor Zylinder
S Abschlussgummi
T Kreuzkopfschraube (2 Stck.)
U Halteteil für Abschlussgummi
V O-Ring klein
W 3-Wege-Hahngehäuse
W 2-Wege-Hahngehäuse
X Mutter M5 (4 Stck.)
15
