xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 21

AVVERTENZA Pericolo di scossa elettrica. Scollegare sempre l'alimentazione prima della manutenzione

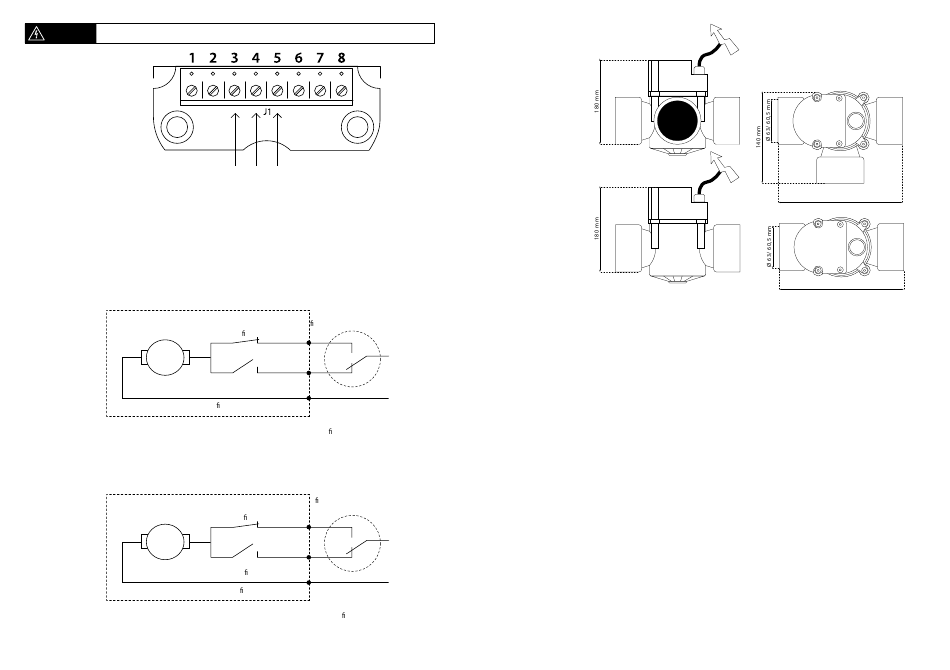

Disegno 4
Schema di commutazione
Terminale filettato
Morsetto filettato terminale:
1: Cavo motore blu
2: Cavo motore marrone
3: Tensione di rete N 240 V AC
4: Aperto; Tensione di rete L 240 AC
Disegno 5
SCHEMA ELETTRICO VALVOLA A 2 VIE
Cablaggio interno
Valvola aperta (l'interruttore del punto nale valvola aperta è aperto)
5, Chiuso; tensione di rete L 240 AC
4; Aperto ; tensione di rete L 240 AC
3, N; tensione di rete 240 AC
SCHEMA ELETTRICO VALVOLA A 3 VIE
Cablaggio interno
Valvola A => B aperta (valvola A => B punto nale interruttore aperto)
5; A => C aperto; tensione di rete L 240 AC
4; A => B aperto ; tensione di rete L 240 AC
3, N; tensione di rete 240 AC
40
5: Chiuso; Tensione di rete L 240 AC
6: Collegamento interno di commutazione generale
7: Collegamento interno interruttore aperto
8: Collegamento interno interruttore chiuso
Interruttore
Valvola chiusa Terminale lettato
a due vie
punto nale interruttore
5 chiuso
Tensione di rete L
4
Valvola aperta aperto
punto terminale interruttore
3
Tensione di rete N
Quando la valvola raggiunge il punto nale
dell'interruttore (valvola aperta o chiusa)
il motore si arresta automaticamente.
Terminale lettato Interruttore
Valvola A => C per aprire
a due vie
il punto nale interruttore
5
A => C aperto
Tensione di rete L
4
A => B aperto
Valvola A => B per aprire
il punto nale interruttore
3
Tensione di rete N
Quando la valvola raggiunge il punto nale
dell'interruttore (valvola A => B aperta o valvola A => C
aperta) il motore si arresta automaticamente.
Disegno 6
Dimensioni
Rubinetto automatico indipendente serie Xclear:
❏ Rubinetto cilindrico a 2 vie con azionamento a 24 V
❏ Rubinetto cilindrico a 2 vie con azionamento a 240 V
❏ Rubinetto cilindrico a 3 vie con azionamento a 24 V
❏ Rubinetto cilindrico a 3 vie con azionamento a 240 V
❏ Rubinetto cilindrico a 3 vie con azionamento a 240 V 'solare''
Prima di installare questo apparecchio, leggere attentamente le presenti istruzioni per l'uso.
I rubinetti automatici Xclear sono progettati per soddisfare i requisiti delle attrezzature avanzate per tubature idrauliche di oggi. L'azionamento automatico
dei rubinetti nel vostro sistema di tubature offre un'automazione versatile, mantenendo al contempo un impianto semplice. Le valvole automatiche
funzionano con tutti gli interruttori di controllo in e sono disponibili nelle versioni a 240V e 24V.
Il rubinetto a 3 vie 'solare' è particolarmente adatto ai pannelli solari, poiché la chiusura del rubinetto non è a tenuta al 100%. In questo modo, nei tubi e nei
pannelli solari vi è sempre la leggera circolazione desiderata.
AVVERTENZA! PER LA VOSTRA SICUREZZA
L'installazione e la manutenzione di questo prodotto devono essere effettuati da personale competente. Un'installazione e/o un azionamento non corretti
possono creare condizioni di pericolo elettrico, che possono causare danni materiali, lesioni fisiche gravi o anche la morte. Un'installazione e/o un azionamento
non corretti rendono nulla la garanzia. Le presenti istruzioni per l'uso contengono informazioni importanti sull'installazione, il funzionamento e l'utilizzo
di questo prodotto in condizioni di sicurezza. Le presenti informazioni devono essere consegnate al proprietario o all'utilizzatore di questo apparecchio.
Sicurezza
• Per un collegamento permanente alla rete elettrica devono essere soddisfatte le prescrizioni dell'azienda elettrica. In caso di dubbi sui collegamenti,
rivolgersi a un installatore riconosciuto o all'azienda elettrica. Utilizzare sempre un interruttore di collegamento a massa (max 30 mA).
• Prima di effettuare interventi di riparazione o manutenzione sull'apparecchio, scollegare sempre i cavi elettrici. Non scollegare mai i cavi elettrici
tenendo i piedi in una pozzanghera o con le mani bagnate.
• Questo apparecchio non è progettato per essere utilizzato da persone (bambini inclusi) con capacità fisiche, sensoriali o intellettuali ridotte, o
190 mm
190 mm
190 mm
190 mm
41
