xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 42

FIGYELEM Elektromos áramütés veszélye! A szervizelés megkezdése előtt válassza le a hálózatról
4 rajz

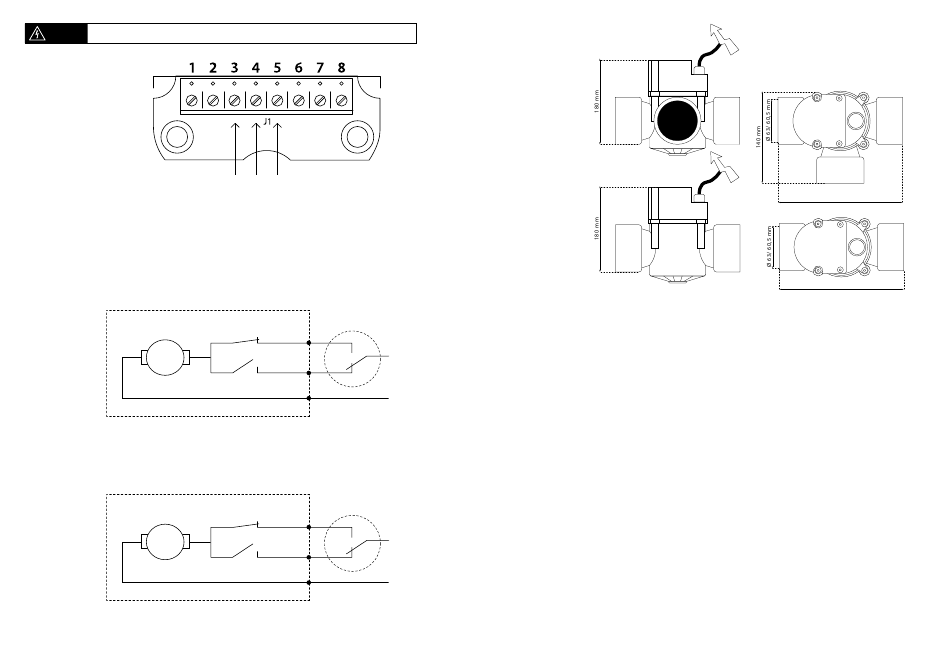

Bekötési rajz
Csavaros sorkapocs
A csavaros sorkapocs kiosztása:
1: Motorkábel, kék
2: Motorkábel, barna
3: Nullavezető hálózati feszültsége 240V váltakozó feszültség
4: Nyitás, fázisvezető hálózati feszültsége 240V váltakozó feszültség
5 rajz
2 UTAS SZELEP KAPCSOLÁSI RAJZ
Belső bekötés
Szelep nyitva (szelep nyitva végállás-kapcsoló nyitva)
5; zárás; fázisvezető hálózati feszültsége 240 V váltakozó feszültség
4; nyitás; fázisvezető hálózati feszültsége 240 V váltakozó feszültség
3; nullavezető, hálózati feszültség 240 V váltakozó feszültség
KAPCSOLÁSI RAJZ, 3 UTAS SZELEP
Belső bekötés
A=>B szelep nyitva (A=>B szelep nyitva végállás-kapcsoló nyitva)
5; A=>C nyitva; fázisvezető hálózati feszültsége 240 V váltakozó feszültség
4; A=>B nyitva; fázisvezető hálózati feszültsége 240 V váltakozó feszültség
3; nullavezető, hálózati feszültség 240 V váltakozó feszültség
82
5: Zárás, fázisvezető hálózati feszültsége 240V váltakozó feszültség
6: Belső összekötő kapcsoló közös pont
7: Belső összekötő kapcsoló nyitás
8: Belső összekötő kapcsoló zárás
Kéthelyzetű
Szelep zárva Csavaros sorkapocs
késes kapcsoló
végállás-kapcsoló
5 Zárás
Fázisvezető hálózati
feszültsége
4
Szelep nyitva Nyitás
végállás-kapcsoló
3 Nullavezető hálózati
feszültsége
Amikor a szelep eléri a végállás-kapcsolót
(szelep nyitva vagy szelep zárva),
a motor automatikusan leáll.
Csavaros sorkapocs Kéthelyzetű
A=>C szelep nyitva
késes kapcsoló
végállás-kapcsoló
5
A=>C nyitva
Fázisvezető hálózati
feszültsége
4
A=>B nyitva
A=>B szelep nyitva
végállás-kapcsoló
3
Nullavezető hálózati
feszültsége
Amikor a szelep eléri a végállás-kapcsolót
(az A=>B szelep nyitva vagy az A=>C szelep
nyitva), a motor automatikusan leáll
6 rajz
Méretek
Xclear „magában álló" automatikus szelepcsalád:
❏ 2-járatú palackszelep, 24 V-os működtető elem
❏ 2-járatú palackszelep, 240 V-os működtető elem
❏ 3-járatú palackszelep, 24 V-os működtető elem
❏ 3-járatú palackszelep, 240 V-os működtető elem
❏ 3 utas hengeres szelep 240 V működtető egységgel, „napkollektorokhoz"
A készülék telepítése előtt kérjük, figyelmesen olvassa el az utasításokat.
Az Xclear automatikus szelepek úgy lettek tervezve, hogy megfeleljenek a napjaink fejlett vízvezetékrendszereivel szemben támasztott
követelményeknek. A csőhálózatban elhelyezett szelepek automata működtetése biztosítja sokoldalú automatizálását, az egyszerű összeszerelés
lehetőségének megtartása mellett. Az automatikus szelep bármely kapcsolásvezérlővel működik, és elérhető 240 V-os és 24 V-os kivitelben is.
A 3 utas „napkollektor" szelep ideális megoldás napelemekhez, mert a visszacsapó szelep nem hoz létre 100%-os tömítést. Ennek eredményeként
mindig fenntartható egy kismértékű keringés a csövekben és a napkollektorban.
FIGYELMEZTETÉS! AZ ÖN BIZTONSÁGA ÉRDEKÉBEN
Ennek a terméknek a szerelését és karbantartását kizárólag szakszemélyzet végezheti. A helytelen szerelés és/vagy üzemeltetés előre nem látható
elektromos veszélyeket idézhet elő, melyek anyagi kárhoz, súlyos testi sérüléshez vagy akár halálhoz vezethetnek. Helytelen szerelés és/vagy
üzemeltetés esetén a jótállás megszűnik. Ez az útmutató fontos tájékoztatást tartalmaz a termék szerelésével, üzemeltetésével és biztonságos
használatával kapcsolatban. Ezt a tájékoztató anyagot át kell adni a berendezés tulajdonosa vagy üzemeltetője számára.
Balesetvédelem
• Mindig a villamos energiaszolgáltató előírásainak megfelelően járjon el, ha állandó csatlakozást hoz létre a villamos hálózatnál. Ha bármilyen
kételye támadna a csatlakoztatással kapcsolatban, forduljon szakképzett villanyszerelőhöz vagy a villamos energiaszolgáltatóhoz. Minden esetben
használjon áramvédő kapcsolót (max. 30 mA).
• Ha bármilyen karbantartási vagy javítási munkát végez a készüléken, előbb minden esetben válassza le az elektromos kábelt. Az elektromos kábel
leválasztása tilos, ha vízben áll vagy ha vizes a keze.
• A készüléket csökkent testi, érzékszervi vagy szellemi képességű (beleértve a gyermekeket is), ill. tapasztalattal és hozzáértéssel nem rendelkező
személyek csak a biztonságukért felelős személy felügyelete mellett vagy akkor használhatják, ha őket a készülék használatára kioktatták.
190 mm
190 mm
190 mm
190 mm
