xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 45

Опасное электрическое напряжение! Перед проведением работ по обслуживанию
ОСТОРОЖНО
отсоедините электропитание

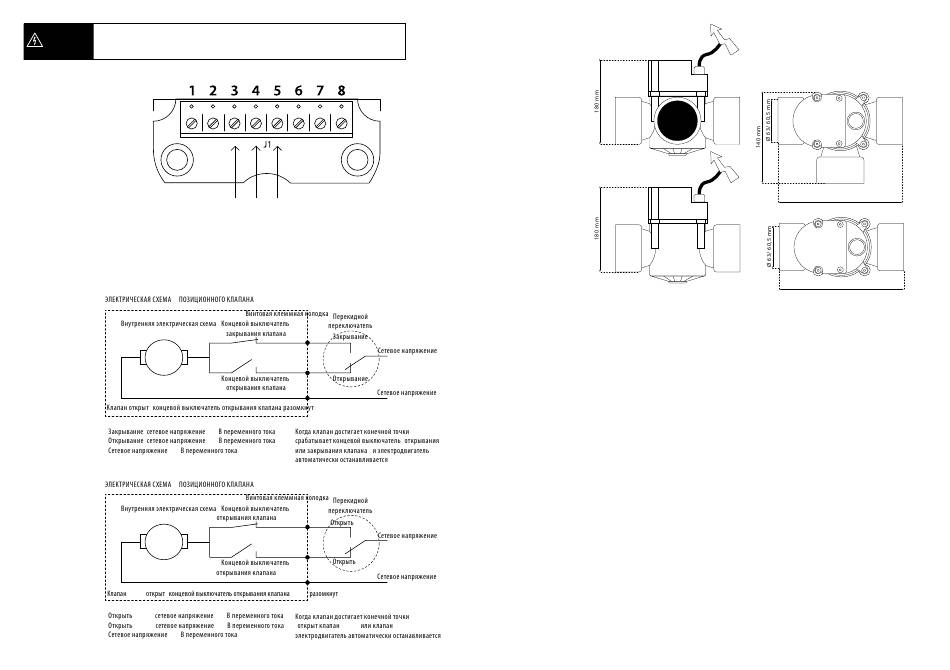

Рис. 4
Электрическая схема
Винтовая клеммная колодка
Назначение контактов клеммной колодки:
1: Кабель электродвигателя синий
2: Кабель электродвигателя коричневый
3: Сетевое напряжение 240 В переменного тока, N
4: Открывание; сетевое напряжение 240 В переменного тока, L
Рис. 5
2-
(
5: ;
4: ;
3: 240
3-
A=>B (
5: A=>C;
4: A=>B;
3: 240
88
5: Закрывание; сетевое напряжение 240 В переменного тока, L
6: Внутренний соединительный переключатель, общий
7: Внутренний соединительный переключатель, открывание
8: Внутренний соединительный переключатель, закрывание
5
4
3
)
240 , L
240 , L
, N ),
A=>C
5
A=>C
4
A=>B
A=>B
3
A=>B )
240 , L
240 , L
( A=>B
, N
Рис. 6
Размеры
Серия автономных автоматических клапанов Xclear:
❏ 2-портовый цилиндрический клапан с исполнительным механизмом на 24 В
❏ 2-портовый цилиндрический клапан с исполнительным механизмом на 240 В
❏ 3-портовый цилиндрический клапан с исполнительным механизмом на 24 В
❏ 3-портовый цилиндрический клапан с исполнительным механизмом на 240 В
L
❏ 3-ходовой клапан с цилиндрическим затвором, с исполнительным механизмом для солнечных панелей с напряжением питания 240 В
Перед установкой оборудования внимательно ознакомьтесь с данной инструкцией!
N
Автоматические клапаны Xclear разработаны с учетом требований сложных современных систем водоснабжения. Автоматическое
функционирование клапанов в трубопроводной системе обеспечивает гибкие возможности автоматического управления и вместе с тем
простоту задания настроек. Данный автоматический клапан может работать с любым коммутирующим контроллером и выпускается в
,
вариантах на напряжение 240 В и 24 В.
(
3-ходовой клапан для солнечных систем горячего водоснабжения идеально подходит для работы в системах с солнечными панелями,
.
т. к. запорный клапан не обеспечивает полного перекрытия трубопровода. Благодаря этому в трубопроводах и солнечных панелях всегда
сохраняется необходимая слабая циркуляция.
ВНИМАНИЕ! ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ
Установку и техническое обслуживание устройства могут производить только уполномоченные специалисты. Неправильная установка
и/или эксплуатация могут привести к электрическим неполадкам, которые могут повлечь за собой повреждение имущества, получение
серьезных телесных повреждений и даже гибель людей. В случае неправильного монтажа и/или эксплуатации гарантия аннулируется. В
L
данном руководстве содержится важная информация о монтаже, работе и безопасной эксплуатации устройства. Эта информация должна
быть доведена до сведения владельца и оператора оборудования.
Техника безопасности
N
• Обязательно соблюдайте все требования электроснабжающей организации по постоянному подключению оборудования к сети
электропитания. При любых сомнениях относительно правильности подключения обратитесь к сертифицированному электрику или к
электроснабжающей организации. Всегда подключайте устройство только через автомат УЗО (макс. ток 30 мА).
• Прежде чем проводить техническое обслуживание или ремонт устройства, обязательно отключайте устройство от сети питания. Никогда
A=>C), не отключайте устройство от сети питания стоя в воде или мокрыми руками.
.
• Устройство не предназначено для использования лицами (в том числе детьми) с физическими, сенсорными или умственными
190 mm
190 mm
190 mm
190 mm
89
