xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 35

Xclear otomatik "bağımsız" valf

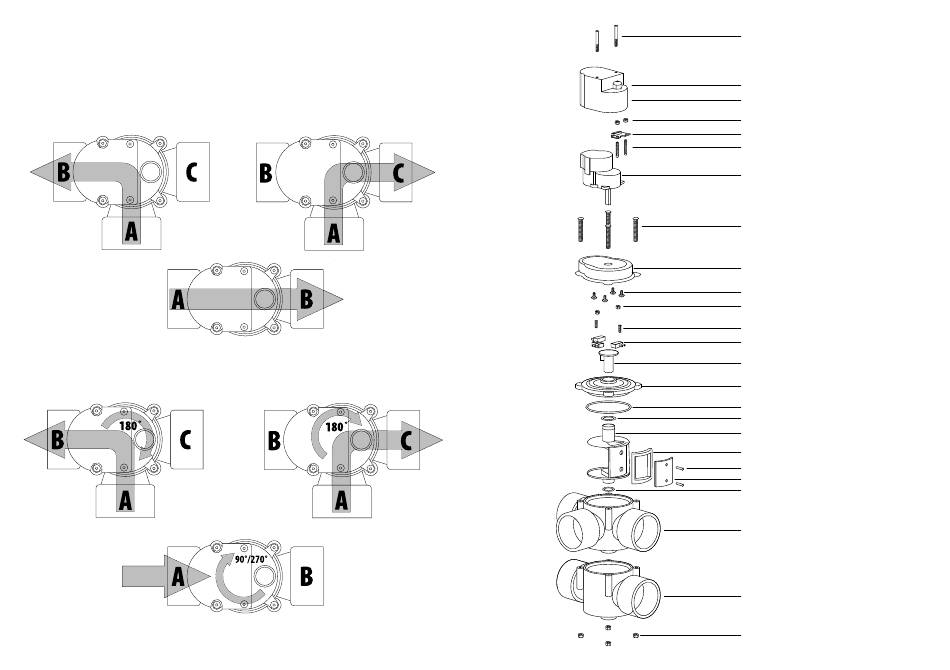

Resim 1
Resim 2
68
Resim 3
TR A M4 soket vidaları (Allen vidası) (2 parça)
B Kablo rakoru
C Üst kapak
D Somun
E Konnektörlü baskı
F Baskı bağlantısı için vidalı dingil başlığı
G Motor + dişli kutusu
H M5 x 40 cıvata (4 parça)
I Motor montaj parçası
J Yuvarlak başlı vida
K Somun (2 parça)
L Mikro siviç vidası (3 parça)
M Mikro siviç (3 parça)
N Plastik kam
O Mikro siviç tabanı
P Büyük O-ring
Q Küçük O-ring
R Silindir rotor sızdırmazı
S Sızdırmazlık lastiği
T Yıldız vida (2 parça)
U Sızdırmazlık lastiği ek parçası
V Küçük O-ring
W 3 yönlü valf muhafazası
W 2 yönlü valf muhafazası
X M5 Somun (4 parça)
69
