Niebezpieczeństwo porażenia prądem elektrycznym. Przy pracach konserwacyjnych
OSTRZEŻENIE
zawsze najpierw odłączyć zasilanie

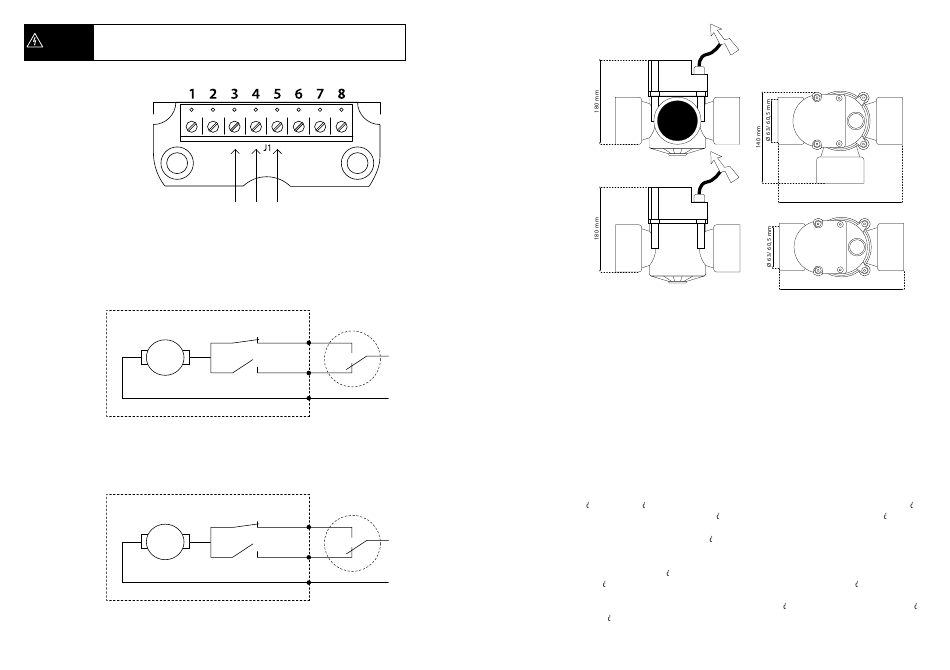

Rysunek 4
Schemat połączeń
Terminal śrubowy
Oznaczenie zacisków:
1: Przewód niebieski silnik
2: Przewód brązowy silnik
3: Przewód neutralny N 240 V AC
4: Otwarty; Przewód fazowy L 240 AC
Rysunek 5
SCHEMAT ELEKTRYCZNY ZAWORU 2-DROGOWEGO
Połączenia wewnętrzne
Zawór jest otwarty (przełącznik punktu końcowego dla zaworu otwartego jest otwarty)
5, zamknięty; Przewód fazowy L 240 AC
4; otwarty; Przewód fazowy L 240 AC
3, N; przewód neutralny 240 AC
SCHEMAT ELEKTRYCZNY ZAWORU 3-DROGOWEGO
Połączenia wewnętrzne
Zawór A=>B jest otwarty (przełącznik punktu końcowego dla zaworu otwartego A=>B jest otwarty)
5; A=>C otwarty; Przewód fazowy L 240 AC
4; A=>B otwarty; Przewód fazowy L 240 AC
3, N; przewód neutralny 240 AC
94
5: Zamknięty; Przewód fazowy L 240 AC
6: Przełącznik połączenia wewnętrznego, wspólny
7: Przełącznik połączenia wewnętrznego, otwarty
8: Przełącznik połączenia wewnętrznego, zamknięty
Przełącznik
Zawór zamknięty Terminal śrubowy
dwupozycyjny
przełącznik punktu końcowego
5 zamknięcie
4
Zawór otwarty otwarcie
przełącznik punktu końcowego
3
Gdy zawór dojdzie do przełącznika punktu
końcowego (zawór otwarty lub zawór zamknięty),
silnik zatrzyma się automatycznie.
Terminal śrubowy Przełącznik
Zawór A=>C otwarty
dwupozycyjny
przełącznik punktu końcowego
5
A=>C otwarty
4
A=>B otwarty
Zawór A=>B otwarty
przełącznik punktu końcowego
3
Gdy zawór dojdzie do przełącznika punktu
końcowego (zawór A=>B jest otwarty lub zawór A=>C
jest otwarty), silnik zatrzyma się automatycznie.
Rysunek 6
Wymiary
Seria automatycznych „autonomicznych" zaworów Xclear:
❏ Zawór cylindryczny 2-drożny z napędem elektrycznym 24 V
❏ Zawór cylindryczny 2-drożny z napędem elektrycznym 240 V
❏ Zawór cylindryczny 3-drożny z napędem elektrycznym 24 V
Przewód fazowy L
❏ Zawór cylindryczny 3-drożny z napędem elektrycznym 240 V
❏ Zawór cylindryczny 3-drożny z napędem elektrycznym 240 V, „solarny"
Przed instalacją urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi.
Przewód neutralny N
Zawory automatyczne Xclear skonstruowano tak, aby spełniały wymagania stosowanych obecnie zaawansowanych rurowych instalacji wodnych.
Automatyczny napęd zaworów w systemie rurowym zapewnia wszechstronną automatyzację, przy jednoczesnym zachowaniu prostego ustawienia.
Zawór automatyczny pracuje ze wszystkimi kontrolerami przełączania i jest dostępny w wersji 240V i 24V.
3-drożny zawór „solarny" nadaje się idealnie do systemów paneli słonecznych, ponieważ zawór odcinający nie jest w 100% szczelny. Dzięki temu w
rurach i panelach słonecznych utrzymywana jest delikatna, ciągła cyrkulacja.
OSTRZEŻENIE! DLA WŁASNEGO BEZPIECZEŃSTWA
Ten produkt powinien zosta zainstalowany i by konserwowany przez uprawnionych monterów. Niewłaściwa instalacja i/lub obsługa mogą by
źródłem niepożądanego zagrożenia elektrycznego mogącego spowodowa szkody materiale, poważne obrażenia ciała, a nawet śmier . Niewłaściwa
instalacja i/lub obsługa powoduje unieważnienie gwarancji. Niniejsza instrukcja zawiera ważne informacje na temat instalacji, działania i
Przewód fazowy L bezpieczeństwa użytkowania tego produktu. Informacje te muszą zosta przekazane właścicielowi lub użytkownikowi tego urządzenia.
Bezpieczeństwo
• Przy stałym podłączeniu do sieci elektrycznej muszą by spełnione przepisy zakładu energetycznego. W przypadku wątpliwości dotyczących
Przewód neutralny N
podłączenia należy skonsultowa się z uprawnionym elektrykiem lub zakładem energetycznym. Obwód zasilający musi by wyposażony w
wyłącznik różnicowoprądowy (maks. 30 mA).
• Przed rozpoczęciem prac konserwacyjnych lub naprawczych przy urządzeniu należy zawsze wyją wtyczkę z gniazda. Nie wolno nigdy podłącza
wtyczki do gniazda lub jej odłącza , stojąc w kałuży wody lub mokrymi rękoma.
• Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, zmysłowych lub
psychicznych, bądź też z niedostatecznym doświadczeniem i wiedzą, chyba że znajdują się one pod nadzorem lub są poinstruowane odnośnie
190 mm
190 mm
190 mm
190 mm
