xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 3

Tekening 4
WAARSCHUWING Gevaar voor elektrische schok. Bij onderhoud altijd de voeding los koppelen

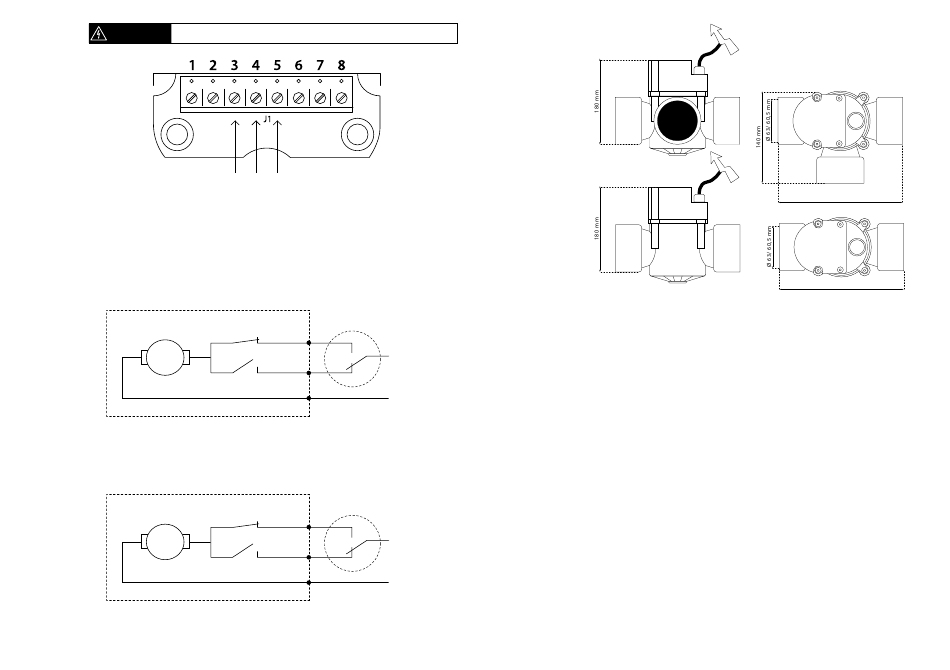

Schakelschema
Schroef terminal
Schroefklem terminal:
1: Motor kabel blauw
2: Motor kabel bruin
3: N netspanning 240 V AC
4: Geopend; L netspanning 240 AC
Tekening 5
ELEKTRISCH SCHEMA 2-WEG KRAAN
Interne bedrading
Kraan is open (de open kraan eindpunt schakelaar is geopend)
5, Gesloten; L netspanning 240 AC
4; Geopend; L netspanning 240 AC
3, N; netspanning 240 AC
ELEKTRISCH SCHEMA 3-WEG KRAAN
Interne bedrading
Klep A => B is geopend (de kraan A => B eindpunt schakelaar is geopend)
5; A => C geopend; L netspanning 240 AC
4; A => B geopend; L netspanning 240 AC
3, N; netspanning 240 AC
4
5: Gesloten; L netspanning 240 AC
6: Interne verbinding overschakelen algemeen
7: Interne verbinding schakelaar geopend
8: Interne verbinding schakelaar dicht
Gesloten kraan Schroef terminal Wisselschakelaar
eindpunt schakelaar
5
Gesloten
L netspanning
4
Open kraan Open
eindpunt schakelaar
3
N netspanning
Wanneer de kraan de eindpunt schakelaar
bereikt (kraan open of kraan gesloten)
stopt de motor automatisch.
Schroef terminal
Kraan A => C open
Wisselschakelaar
eindpunt schakelaar
5
A => C open
L netspanning
4
A => B open
Klep A => B open
eindpunt schakelaar
3
N netspanning
Wanneer de kraan de eindpunt schakelaar bereikt
(kraan A => B is geopend of kraan A => C
is geopend) stopt de motor automatisch.
Tekening 6
Afmetingen
XClear automatische "stand alone" kraan Serie:
❏ 2 Weg cilinderkraan 24 Volt aandrijving
❏ 2 Weg cilinderkraan 240 Volt aandrijving
❏ 3 Weg cilinderkraan 24 Volt aandrijving
❏ 3 Weg cilinderkraan 240 Volt aandrijving
❏ 3 Weg cilinderkraan 240 Volt aandrijving "solar"
Leest u voor het installeren van dit apparaat eerst zorgvuldig deze gebruiksaanwijzing.
De Xclear automatische kranen zijn ontworpen om aan de behoeften van hedendaagse geavanceerde waterleidinguitrusting te voldoen. Een automatische
aandrijving van de kranen in uw leidingsysteem biedt u een veelzijdige automatisering tegelijk behoudt u een eenvoudige opstelling. De automatische
kranen werken met alle switch controllers en zijn verkrijgbaar in 240V en 24V.
De "solar" 3 weg kraan is speciaal geschikt voor zonnepanelen omdat de afsluiting van de kraan niet 100% dicht is. Hierdoor vind er altijd een gewenste
lichte circulatie plaats in de leiding en de zonnepanelen.
WAARSCHUWING! VOOR UW VEILIGHEID
Dit product moet worden geïnstalleerd en onderhouden door bevoegd personeel dat gekwalificeerd is. Onjuiste installatie en/of bediening kan een
ongewenst elektrisch gevaar opleveren dat materiële schade, ernstig lichamelijk letsel of zelfs de dood tot gevolg kan hebben. Onjuiste installatie en/of
bediening maakt de garantie ongeldig.
Deze handleiding bevat belangrijke informatie over de installatie, de werking en het veilig gebruiken van dit product. Deze informatie moet worden
afgegeven aan de eigenaar of exploitant van dit apparaat.
Veiligheid
• Voor een permanente aansluiting op het elektriciteitsnet moet voldaan worden aan de voorschriften van het energiebedrijf. Raadpleeg bij eventuele
twijfel over aansluiting een erkende installateur of het energiebedrijf. Werk altijd met een aardlekschakelaar (max 30mA).
• Ontkoppel altijd de elektriciteitsbedrading voordat u onderhoud- of reparatiewerkzaamheden aan het apparaat uitvoert. Nooit de elektrische bedrading
ontkoppelen als u in een plas water staat of natte handen heeft.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek
aan ervaring en kennis, tenzij zij onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door een persoon die verantwoordelijk
is voor hun veiligheid.
190 mm
190 mm
190 mm
190 mm
