xclear 2 WAY AUTOMATIC VALVE Bedienungsanleitung Seite 14

Xclear automatischer "Standalone"-Hahn

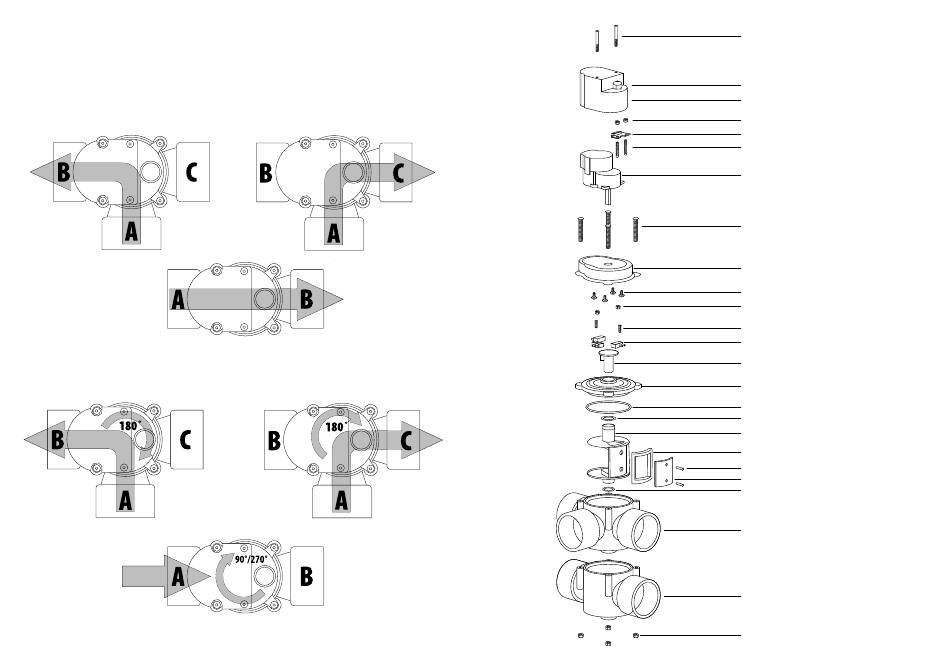

Tegning 1
Tegning 2
26
Tegning 3
DK A Unbrakoskrue M4 (2 stk.)
B Bøsning
C Topkappe
D Møtrik
E Print med konnektorer
F Gevindstang til fastgørelse af print
G Motor + gearkasse
H Skrue M5 x 40 (4 stk.)
I Monteringsdel for motor
J Rundhovedskrue
K Møtrik (2 stk.)
L Skrue til mikroomskifter (3 stk.)
M Mikroomskifter (3 stk.)
N Plastnav
O Basis for mikroomskifter
P O-ring stor
Q O-ring lille
R Cylinder på lukkerotor
S Tætningsgummi
T Krydskærvskrue (2 stk.)
U Ramme for tætningsgummi
V O-ring lille
W Ventilhus, , 3-vejs
W Ventilhus, , 2-vejs
X Møtrik M5 (4 stk.)
27
