9.3.4 Schmieren der Winde
Die Winden sind ab Werk zwar gefettet, es ist jedoch ratsam, bestimmte Elemente nachzufetten
Diese Arbeiten dürfen nur ausgeführt werden, wenn sich der Mast in Ruhestellung befindet.
Achtung
Nehmen Sie den Griff der Antriebswelle (Abb. 9.2, Nr. 2) ab, indem Sie die Sechskantmutter (Abb. 9.2, Nr. 1) herausdrehen.
Bauen Sie die Abdeckungen aus, nachdem Sie die Schrauben (Abb. 9.2, Nr. 3) herausgedreht haben.
Fetten Sie die Nabe der Walze (Abb. 9.2, Nr. 4), den Ring der Antriebswelle (Abb. 9.2, Nr. 5), den Zahnkranz (Abb. 9.2, Nr. 6) und das Ge-
winde der Kurbel (Abb. 9.2, Nr. 7).
Bauen Sie die Teile nach dem Einfetten in der umgekehrten Reihenfolge des Zerlegens wieder zusammen.
Hinweis: Die Befestigungsschraube des Griffs der Antriebswelle wird mit 15 Nm angezogen.
Niemals den Bremsmechanismus ölen oder fetten.
Achtung
3
3
2
1

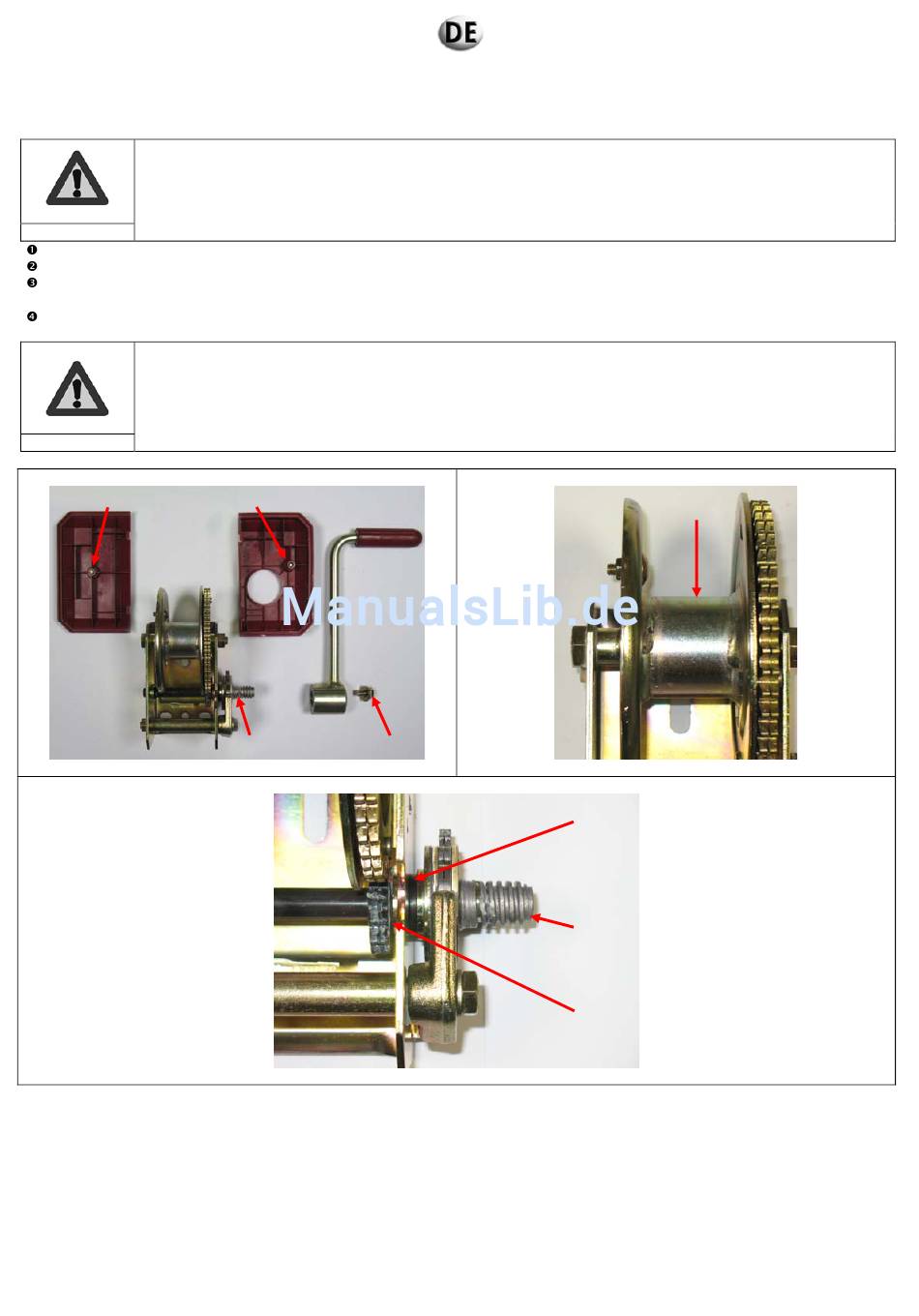

Abbildung 9.2 – Fetten der Winde
5
7
6
41/230
4
