3.3.

Transport

3.3.1 Ankupplen/Abkuppeln des Anhängers
Kontrollieren Sie vor dem Anhängen des Hängers den Abschlepphaken der Zugmaschine; dieser muss genau zum Kup-
plungskopf des Hängers passen.
Der Versuch, einen Anhänger mit einer nicht vorschriftsgemäßen Anhängevorrichtung (Stange, Kabel, Seile
usw.) zu ziehen, kann zu schweren Unfällen führen.
Überprüfen Sie auch:
- ob die Anhängevorrichtung keine beginnende Rissbildung oder starken Verschleiß aufweist.
- ob die Verriegelungsvorrichtung einwandfrei funktioniert.
Warnung
Anhängen
Bewegen Sie das Zugfahrzeug oder den Anhänger (nach Lösen der Feststellbremse) bis zur Ankuppelposition.
Öffnen Sie den Kupplungskopf. Ziehen Sie hierzu den Hebel der Kupplung (Abbildung 3.1) in Pfeilrichtung.
Der Kupplungsmechanismus kann so lange geöffnet bleiben, wie der Kupplungskopf nicht auf der Kugel des Abschleppha-
kens sitzt.
Lassen Sie den geöffneten Kupplungskopf auf die Kugel des Abschlepphakens herab, indem Sie das Stützrad langsam hoch
kurbeln. Der Kupplungskopf rastet automatisch in seiner Position ein, was durch ein deutlich hörbares Klicken erkennbar ist;
drücken Sie nun den Hebel der Kupplung nach unten. Der Kupplungskopf ist richtig in der Kugel eingerastet, wenn der
grüne Bereich der Sicherheitsanzeige zu sehen ist (Abbildung 3.1).
Der Kupplungsmechanismus ist nun verriegelt und der Hebel der Kupplung kann nicht mehr weiter nach unten gedrückt wer-
den (von Hand).
Befestigen Sie das Sicherungsseil am Abschlepphaken (Abbildung 3.2).
Schließen Sie den Stecker für die Rücklichter, die Blinker usw. an der Steckdose des Zugfahrzeugs an.
Drehen Sie das Stützrad ganz hoch, bis es vollständig eingefahren ist, und sichern Sie es in dieser Stellung, wobei Sie da-
rauf achten, dass es weder mit dem Handbremshebel noch mit dem Sicherungsseil in Berührung gerät. Das Rad wird ein-

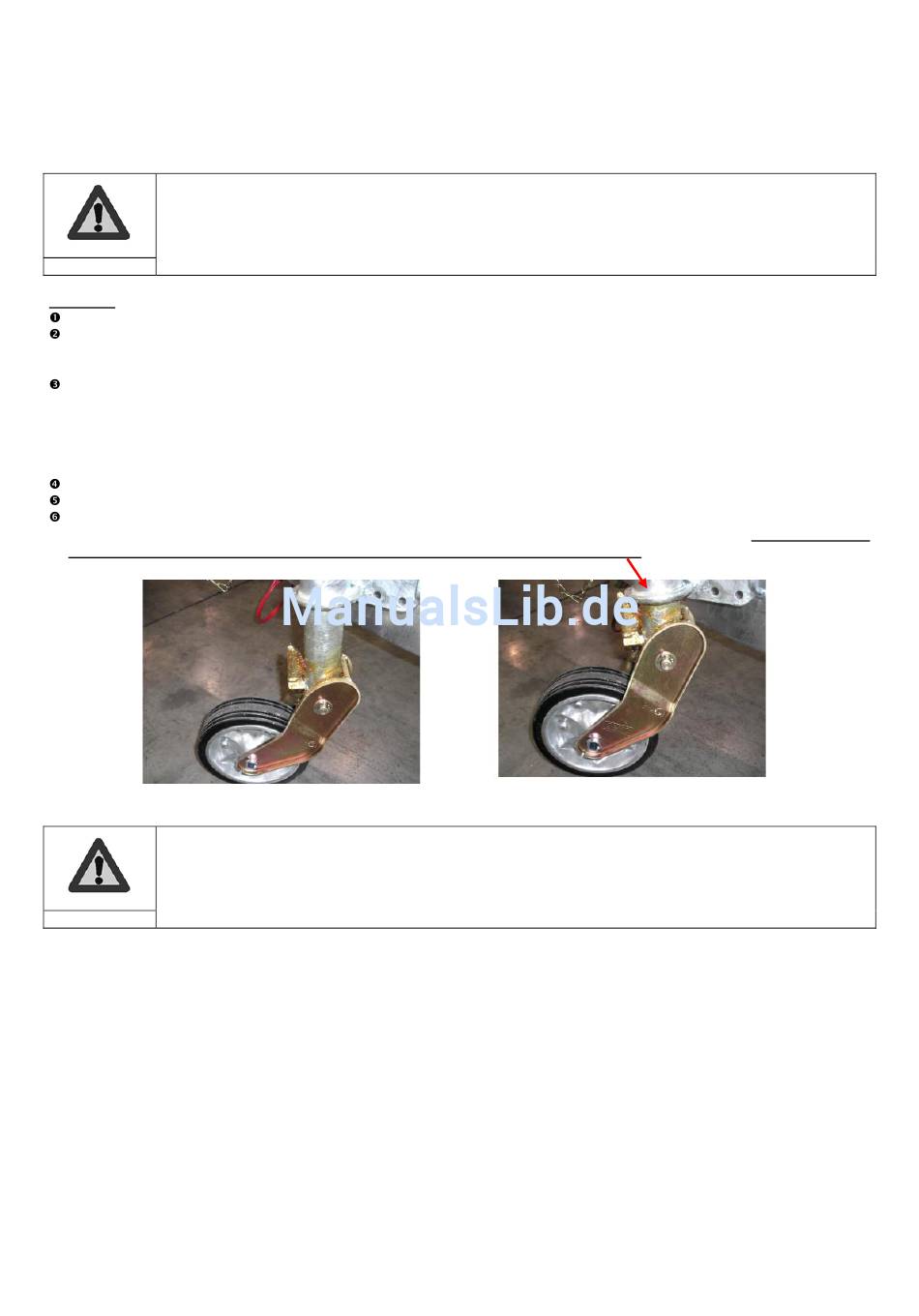

geklappt, wenn der Einfahrmechanismus gegen die Einklappbetätigung des Rades drückt (siehe Fotos).
Normale Position
Die eingefahrene Position darf in keinem Fall hergestellt werden, wenn der Hänger nicht an das Fahrzeug
gekuppelt ist, da in diesem Fall (mit oder ohne Last) das Rad vollkommen einklappt.
Gefahr
Eingefahrene Position
18/230
