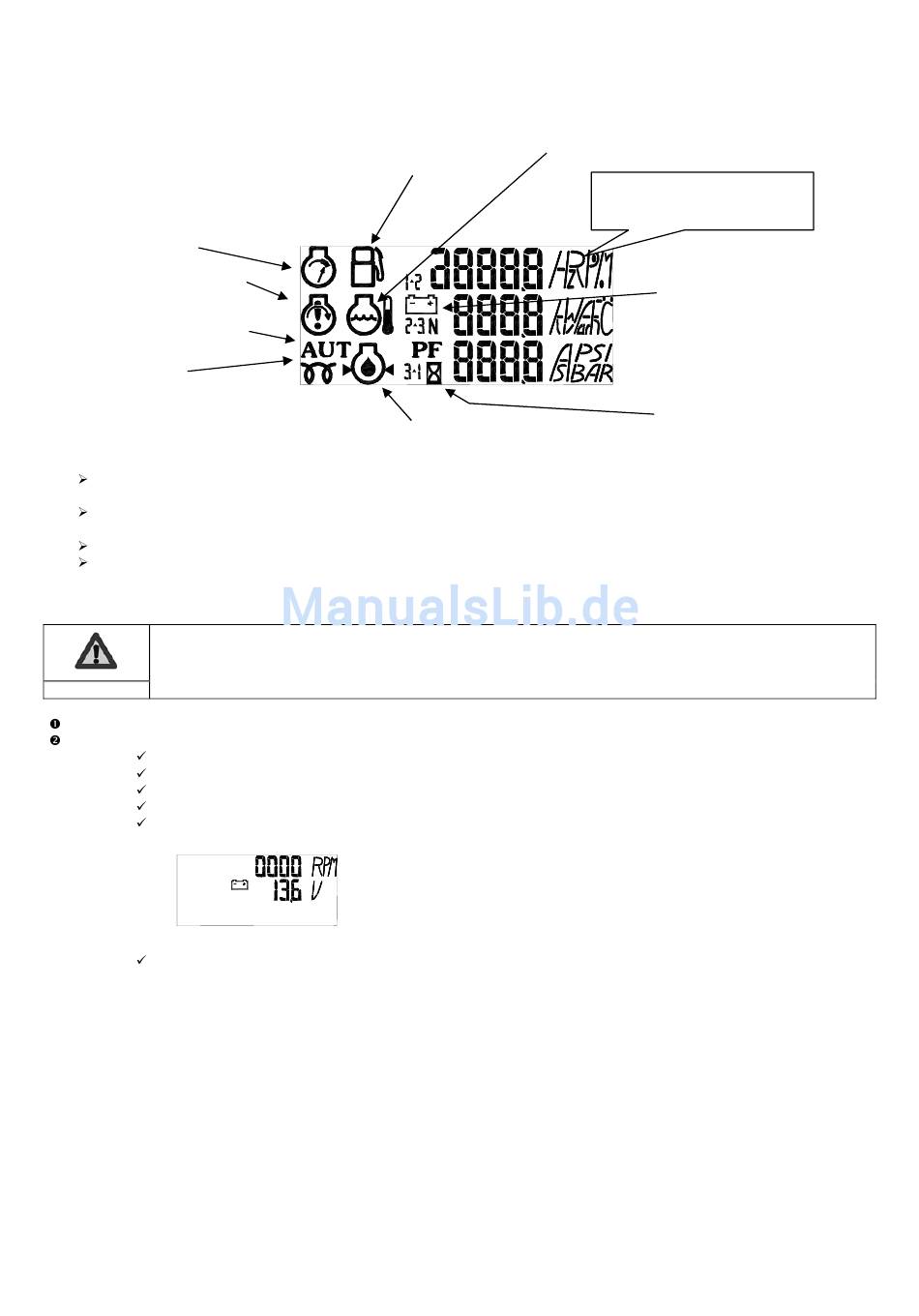

6.1.1 Präsentation der Piktogramme
Die Piktogramme sind folgende:
Überdrehzahl
Startversuch fehlgeschlagen
Start wegen externem Befehl
Vorwärmung
Ansaugluft
Das Piktogramm "Kraftstoffstand" wird zum Anzeigen der Störung, des Alarms und des tatsächlichen Kraftstoffstands
verwendet
Die Piktogramme "Betriebstemperatur" und "Öldruck" werden zum Anzeigen der Störung und des analogen Wertes
verwendet
Die Piktogramme "Überdrehzahl" und " Startversuch fehlgeschlagen" werden zum Anzeigen der Störung verwendet.
Das Piktogramm "Batterie" wird zum Anzeigen des Problems "Störung Lastgenerator" und zur Angabe der Batterie-
spannung verwendet.
6.2.
Manuelles Starten
Überprüfen Sie, ob der Schutzschalter des Stromerzeugers geöffnet ist.
Gefahr
Batterie des Stromerzeugers anschließen
Schlüsselschalter in Position "ON" drehen (nicht gewaltsam in Position "ON" drehen)
Alle LED's leuchten 2 Sekunden lang auf, damit ihre ordnungsgemäße Funktion überprüft werden kann
Wenn die LED's nicht aufleuchten, die Sicherung überprüfen und gegebenenfalls austauschen
Alle Anzeigen des Displays werden 2 Sekunden lang angezeigt.
Nur die LED "ON" bleibt eingeschaltet, um zu zeigen, dass das Modul eingeschaltet ist
Folgendes Fenster erscheint
Batteriespannung überprüfen (mindestens 12 V)
Betriebstemperatur
Kraftstoff
Motoröldruck
Abb. 2.3 – Darstellung der Piktogramme
Die erste Zeile gibt die Motordrehzahl in U/Min
an
Die zweite Zeile zeigt die Batteriespannung in
Volt (V)
29/230
Symbole der elektrischen
und mechanischen Größen
Batterie
Zeitschaltung
