6. Betrieb des Flutlichtmasts
6.1.
Vorstellung der Steuerung des Stromerzeugers
9
2
3
9
4
Notaus-Schalter zum Ausschalten des Stromerzeugers bei einem Problem, das die Sicherheit von Personen und Gütern
gefährden könnte
Schlüsselschalter zum Ein- und Ausschalten des Moduls in der RESET-Funktion
Sicherung zum Schutz der Elektronikkarte
Schalter "Blättern" zum Anzeigen der verschiedenen Bildschirmseiten durch aufeinanderfolgende Betätigungen
STOP-Schalter zum Abstellen des Stromerzeugers durch Knopfdruck
START-Schalter zum Einschalten des Stromerzeugers durch Knopfdruck
LED's zur Anzeige des normalen Betriebszustands und von Alarmzuständen und Störungen
Einbauraum für Montage von Optionen auf dem Frontteil
Befestigungsschrauben.
LCD-Bildschirm zur Anzeige von Alarmzuständen und Störungen, Betriebszuständen, elektrischen und mechanischen
Größen.
Eine eingeschaltete LED bedeutet:
Modul steht unter Spannung (grün, dauerhaft eingeschaltet)
Anzeige einer Notaus-Betätigung (Notaus des Moduls oder extern) (rot, dauerhaft eingeschaltet)
Anzeige der Startphase und der Phase der Drehzahl- und Spannungsstabilisierung (blinkt) und des ordnungsgemäßen
Funktionierens des Stromerzeugers bzw. zum anzeigen, dass dieser einspeisebereit ist (grün, dauerhaft eingeschaltet)
Allgemeiner Alarm (orange, blinkt)
allgemeine Störung (rot, blinkt).
1
5

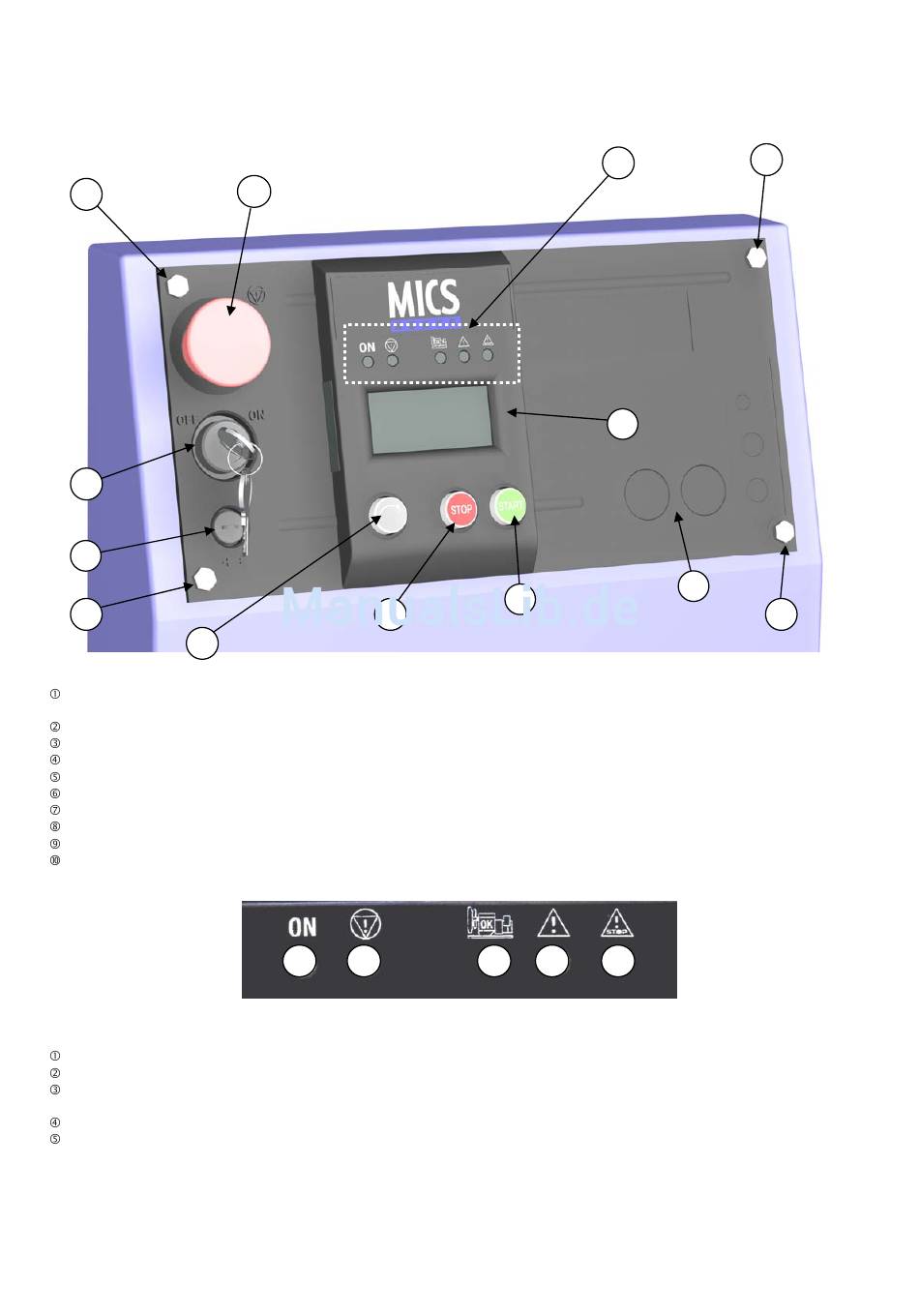

Abb. 2.1 – Darstellung des Frontteils
1
2
Abb. 2.2 – Darstellung der LED's
6
3
4
