Grundfos CRI 1 Serviceanleitung
Vorschau ausblenden Andere Handbücher für CRI 1:

Werbung

1.
CRN ................................................................................................................................................... 2
1.1
Typenschild.......................................................................................................................................................... 2
1.2
Teileliste............................................................................................................................................................... 2
1.3
Servicesätze ........................................................................................................................................................ 5
1.4
Servicewerkzeuge ............................................................................................................................................... 5
1.5
Anzugsmomente.................................................................................................................................................. 6
2.
Demontage und Montage................................................................................................................ 6
2.1
Permanentmagnete ............................................................................................................................................. 6
2.2
Allgemeine Hinweise ........................................................................................................................................... 6
2.3
Demontage .......................................................................................................................................................... 7
2.4
Zusammenbau..................................................................................................................................................... 8
3.
Zeichnungen .................................................................................................................................. 10
3.1
Schnittzeichnung ............................................................................................................................................... 10
3.2
Explosionszeichnung ......................................................................................................................................... 11
D
96735913 1107

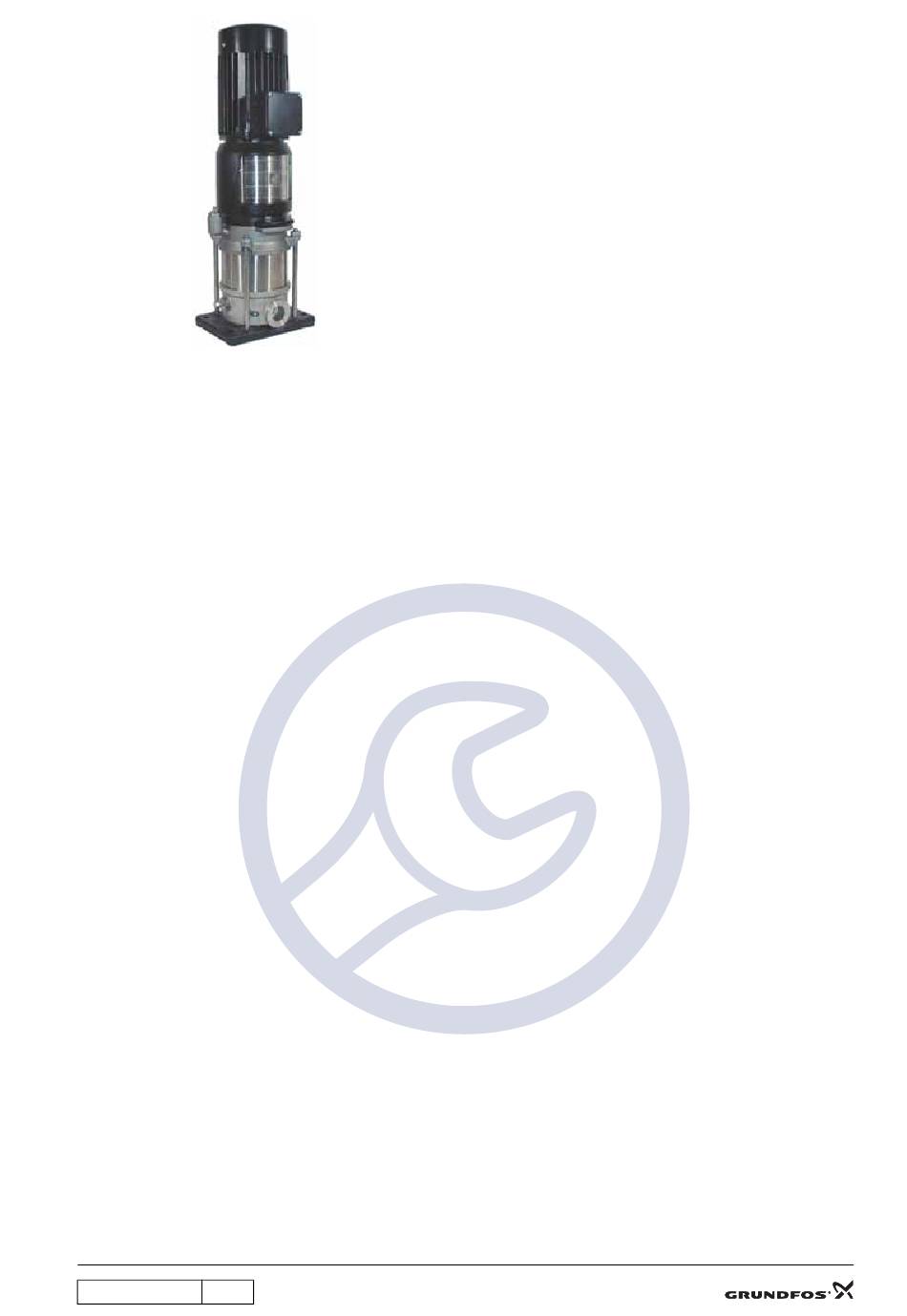

Serviceanleitung mit
Teileliste
MAGdrive
50/60 Hz, 3~
CRI, CRN 1, 3, 5
hergestellt vor 0744
1 / 11

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Grundfos CRI 1

  • Seite 1: Inhaltsverzeichnis

    Serviceanleitung mit Teileliste MAGdrive 50/60 Hz, 3~ CRI, CRN 1, 3, 5 hergestellt vor 0744 CRN ..............................2 Typenschild................................2 Teileliste................................2 Servicesätze ................................ 5 Servicewerkzeuge ............................... 5 Anzugsmomente..............................6 Demontage und Montage........................ 6 Permanentmagnete ............................. 6 Allgemeine Hinweise ............................6 Demontage ................................
  • Seite 2: Crn

    1. CRN 1.1 Typenschild MAGdrive CRN 1-3 M-A-A-F-//// Type Model A/ / / / / / / /P30119 50Hz 0.37 60Hz 0.37 2900 3500 18.4 26.8 m/ h m /h 12.7 20.4 bar / C 16/120 max max MADE IN DENMARK Abb.
  • Seite 3 Pos. Bezeichnung Menge Weitere Informationen Teilenummer Siehe Abshnitt Oberes Axiallager Servicesätze. H = 27 mm G1/MA3-MAK66-75-2/22-00 Außenrotor H = 47 mm G1/MA3-MAK66-75-4/22-00 H = 67 mm G1/MA3-MAK66-75-6/22-00 Rotierendes Lager Siehe Abschnitt Komplettes stationäres Lager Servicesätze. Unteres Axiallager mit Mitnehmer 0,5 mm Einstellscheibe 1,0 mm Passfeder...
  • Seite 4 Teilenummer Stufenzahl Pos. Bezeichnung Menge Weitere Informationen 50/60 Hz CRN 1 & 3 CRN 5 L = 216 mm L = 216 mm L = 236 mm L = 236 mm L = 270 mm L = 252 mm L = 290 mm L = 270 mm L = 324 mm L = 290 mm...
  • Seite 5: Servicesätze

    1.3 Servicesätze Lagersatz O-Ringsatz Bezeichnung MAK66 EPDM FFKM Teilenummer 96462604 96533485 96533483 96533484 96463944 Ein Servicesatz enthält diese Teile: Servicesatz Pos. O-Ringsatz Lagersatz 1.4 Servicewerkzeuge Spezialwerkzeuge Pos. Bezeichnung Für Pos. Weitere Informationen Teilenummer Montagewerkzeug SV2058 Gegenschlüssel SV2059 Stützstift 1a-265 4 Stück SV2060 Standardwerkzeuge Pos.
  • Seite 6: Anzugsmomente

    Demontage und Montage 1.5 Anzugsmomente Pos. Bezeichnung Menge Weitere Informationen Anzugsmoment Schmiermittel Schraube 2 Nm THREAD-EZE Innensechskantschraube 12 Nm THREAD-EZE 10 Nm Innensechskantschraube 12 Nm THREAD-EZE 23 Nm Mutter 50 Nm THREAD-EZE ∅137,5 x 3,3 mm O-Ring Rocol 22 Innensechskantschraube 10 Nm Bonderlube Mutter (Linksgewinde)
  • Seite 7: Demontage

    Demontage und Montage 2.3 Demontage 1. Schrauben (Pos. 7a) und Kupplungsschutz (Pos. 7) entfernen. 2. Schrauben (Pos. 28) und Unterlegscheiben (Pos. 32b) entfernen. 3. Motor und Motorflansch (Pos. 1a) vorsichtig anheben und vom Pumpenkopf lösen. 4. Die Teile auf eine ebene Fläche legen, wobei der Motorflansch nach oben zeigt. 5.
  • Seite 8: Zusammenbau

    Demontage und Montage 2.4 Zusammenbau 1. Die O-Ringe (Pos. 37) in der Vertiefung von Pumpenkopf und Fuß montieren. 2. Den Mantel (Pos. 55) in den Fuß drücken. 3. Den Pumpenkörper in die unterste Kammer/den Fuß drücken. 4. Das Lager (Pos. 255) in das untere Axiallager mit dem Mitnehmer (Pos. 259) drücken. 5.
  • Seite 9 Demontage und Montage 33. Das Montagewerkzeug gegen den Motorflansch halten und die Abkantungen über die beiden Seitenflansche auf den Motorflansch drehen. Siehe Abb. 4. Abb. 4 Montagewerkzeug befestigt auf dem Motorflansch 34. Die Kupplung mit Rotor (Pos. 254) anheben und gegen den Stutzen des Montagewerkzeugs drücken. 35.
  • Seite 10: Zeichnungen

    Zeichnungen 3. Zeichnungen 3.1 Schnittzeichnung Abb. 5 Schnittzeichnung 10 / 11...
  • Seite 11: Explosionszeichnung

    Zeichnungen 3.2 Explosionszeichnung Abb. 6 Explosionszeichnung Bei Teilen ohne Pos. Nr. siehe Teileliste der Standardpumpe in WinCAPS oder WebCAPS. 11 / 11...
