fi 186 | EPS 200 | Tuoteseloste
!
O-renkaiden kunto on tarkastettava säännöllisin
välein. Kokoonpuristuneita tai repaleisia O-renkaita
ei saa käyttää.
CRI-injektorin tai DHK/UI-suuttimen kiristinmutterin
(17mm / 23 mm) ja suuttimen (7 mm / 9 mm) halkai-
sijan koosta riippuen ruiskutuskammioon on valittava
oikeantyyppinen kiristin- ja O-rengas.
1
6

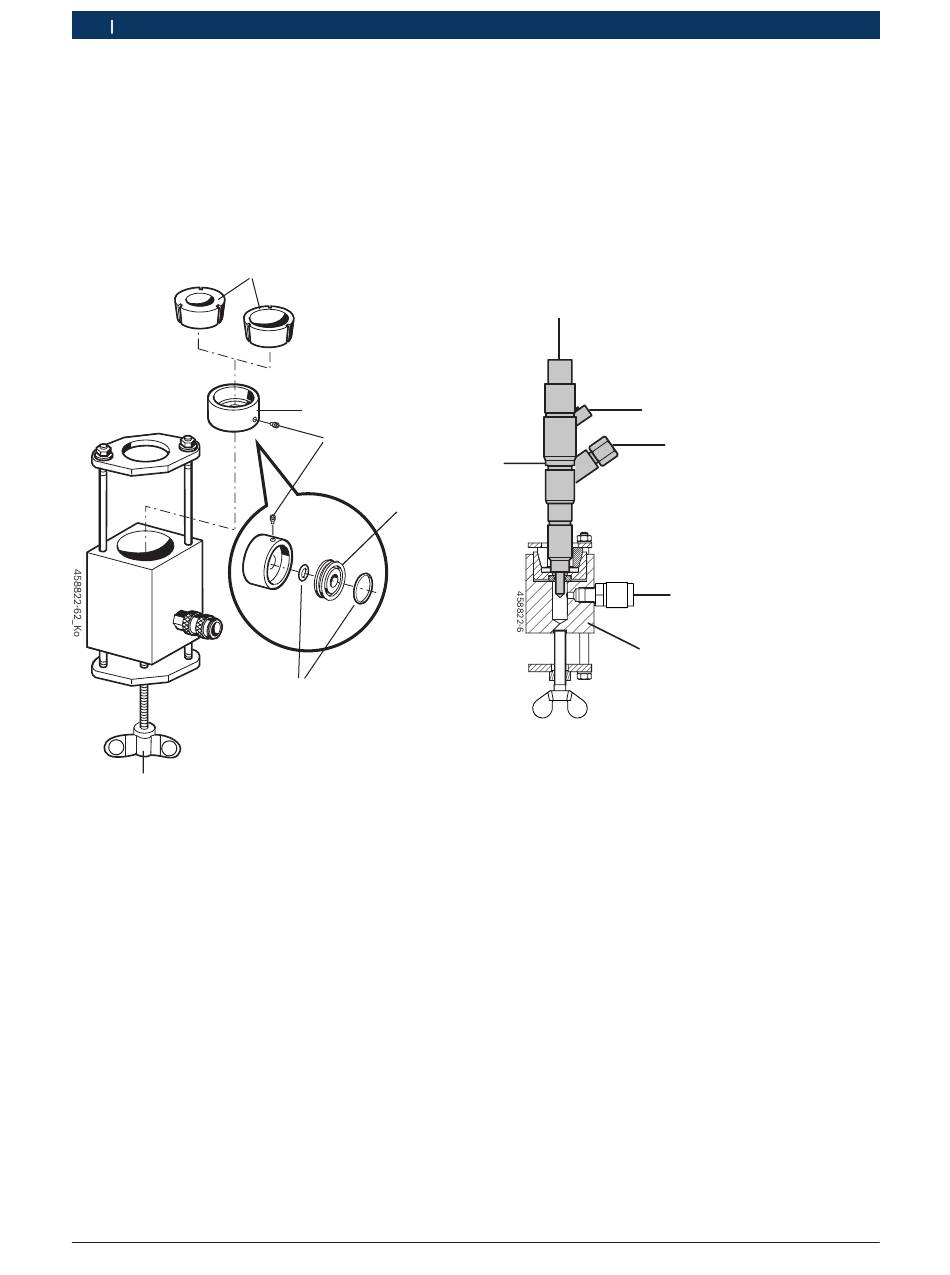

Fig. 7: Kiristinrenkaan ja O-renkaan vaihto
1 Kiristinrengas
2 Kiristinrenkaan sisäke
3 Tappi
4 O-rengassisäke
5 O-rengas
6 Kiristinruuvi
Toimintavaiheet:
1. Löysää kiristinrengasta (Fig. 7, osa 1) kiertämällä
kiristinruuvia (Fig. 7, osa 6) vastapäivään.
2. Ota kiristinrengas pois sen sisäkkeestä (Fig. 7,
osa 2), joka on ruiskutuskammion puolella.
3. Irrota sitten kiristinrenkaan sisäke ruiskutuskammiosta.
4. Kierrä tappia (Fig. 7, osa 3) ulospäin, kunnes
O-renkaan sisäke (Fig. 7, osa 4) voidaan irrottaa.
5. Ota O-rengas (Fig. 7, osa 5) ulos sen sisäkkeestä, jos
tarpeen.
6. Aseta oikeantyyppiset O-renkaat paikoilleen.
|
1 689 989 000 2013-05-02
2
3
4
5
7. Työnnä O-rengassisäke takaisin kiristinrenkaan
sisäkkeeseen ja kiristä se tappia kiertämällä.
8. Aseta kiristinrenkaan sisäke takaisin paikalleen
ruiskutuskammioon.
9. Aseta oikeankokoinen kiristinrengas sen ruiskutus-
kammiossa olevaan sisäkkeeseen.
Ruiskutuskammio (Fig. 8, osa 5) työnnetään testauk-
sen ajaksi ruiskutussuuttimen ylle ja kiristetään kiinni
(CRI, Fig. 8, osa 6, tai DHK/UI).
1
2
6
5
Fig. 8: Ruiskutuskammion liitäntä – esimerkkinä CRI
1 Testausöljyn paluuliitäntä
2 Elektronisen ohjauspiirin liitäntä
3 Korkeapaineputken liitäntä
4 Pikaliitin huuhtelu-/testausliitäntää varten
5 Ruiskutuskammio
6 Injektori
Toimintavaiheet:
1. Löysää kiristinrengasta (Fig. 6, osa 1) kiertämällä
kiristinruuvia (Fig. 6, osa 2)vastapäivään.
!
Ennen kuin CRI-injektori kiristetään kiinni, tarkasta,
etteivät sisäkkeessä olevat O-renkaat ole vioittuneet.
2. Työnnä ruiskutuskammio tiiviisti ja pohjaan saakka
CRI- tai DHK/UI-suuttimen ylle.
3. Kiristä ruiskutuskammio kiinni kiertämällä kiristin-
ruuvia (Fig. 6, osa 2) myötäpäivään.
3
4
