3.2 Voorwaarden
3.2.1 Hardware
R
De arbeidstafel voor de EPS 200 moet over een
draaglast van >150 kilogram beschikken en moet een
vaste, torsiestijve en stabiele tafelplaat hebben.
R
Om een voldoende ventilatie voor de EPS 200 te
garanderen, moet de afstand tussen achterzijde van
het apparaat en de wand minstens 30 centimeter be-
dragen. De ventilatieroosters aan de achterzijde en
de onderkant van de EPS 200 mogen niet afgesloten
zijn om oververhitting te vermijden.
R
Stel de EPS 200 niet bloot aan directe zonbestraling.
Ook andere warmtebronnen, bijvoorbeeld verwarmings-
elementen, mogen zich niet in de directe nabijheid van
het apparaat bevinden.
R
Persluchtaansluiting met onderhoudseenheid voor
de persluchtbereiding voor droge, gefilterde, schone
en ongeoliede perslucht conform ISO 8573-1 met
een ingestelde luchtdruk van 0,5 MPa tot 0,8 MPa.
R
EPS 200 mag alleen met testolie conform ISO 4113
worden toegepast.
!
Vul nooit direct dieselbrandstof in de EPS 200.
R
De EPS 200 moet in de meegeleverde olieopvang-
bak worden geplaatst. De minimale afmetingen van
de olieopvangbak bedragen 30 x 570 x 720 mm
(H x B x D). De maximale hoogte van de olieopvang-
bak bedraagt 35 mm.
R
EPS 200 alleen aan geaard, symmetrisch draai-
stroomnet met de ingestelde lokale spanning ±10 %
en een netfrequentie van 50/60 Hz aansluiten. Het
draaistroomnet moet bovendien door een lekstroom-
schakelaar met een nominale foutstroom van 30 mA
worden beveiligd.
i
Wij adviseren voor de straalbeeldtest een externe
afzuiginrichting met olieafscheider voor de olienevel.
i
Injectoren met een spoelweerstand tot 3 Ohm
kunnen worden getest.
i
Er mogen alleen door Bosch goedgekeurde printers
worden aangesloten.
3.2.2 Opleidingen
De EPS 200 mag uitsluitend door hiervoor geïnstrueerd en
voor dieseltechnische controle opgeleid personeel worden
bediend. Wij adviseren een gebruikersscholing
en reparatie van Common Rail injectoren (CRI/CRIN).
Gebruikersscholing via AA-opleidingscentrum
*)
Robert Bosch GmbH

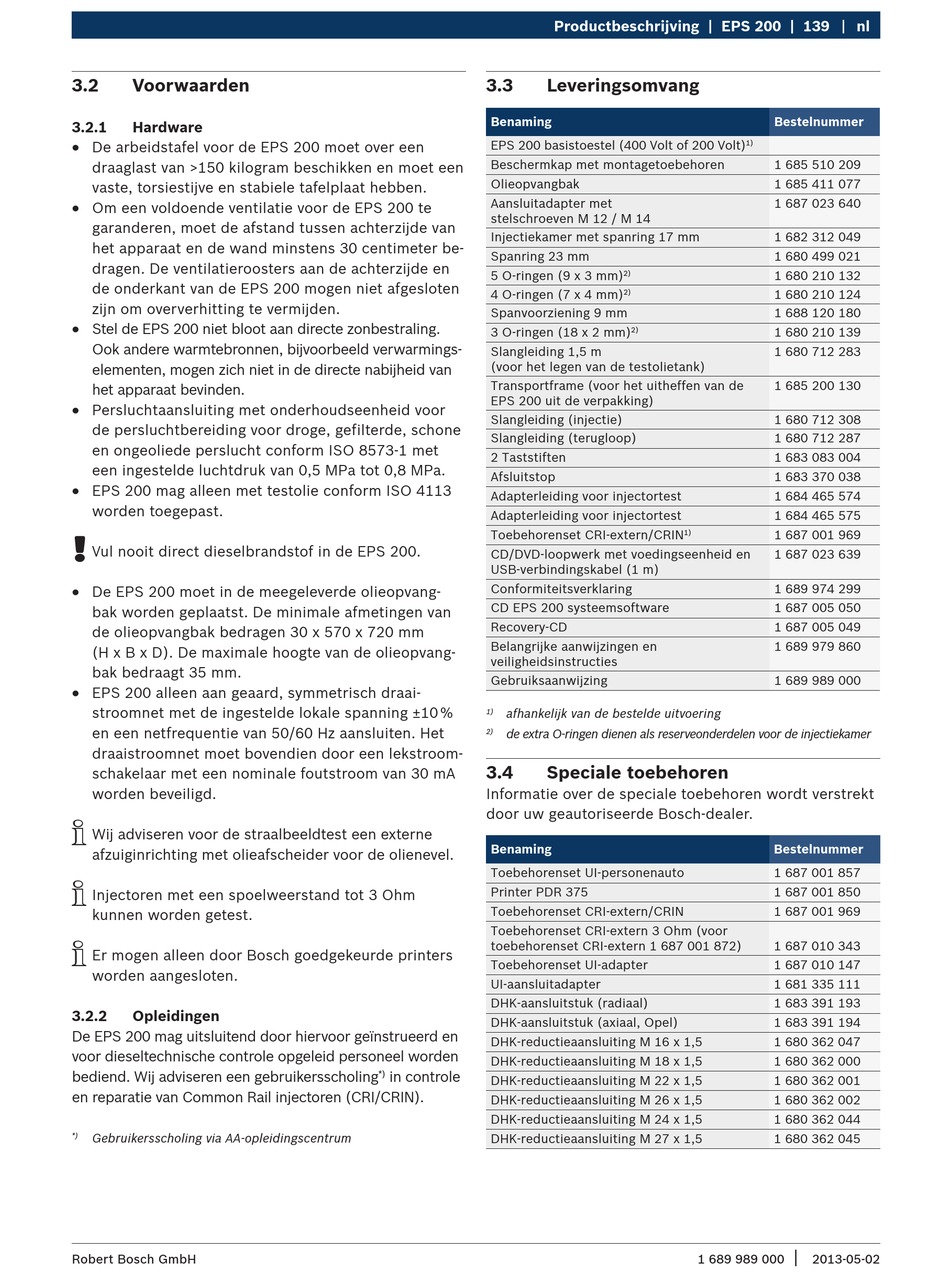

Productbeschrijving | EPS 200 | 139
3.3 Leveringsomvang
Benaming
EPS 200 basistoestel (400 Volt of 200 Volt)
Beschermkap met montagetoebehoren
Olieopvangbak
Aansluitadapter met
stelschroeven M 12 / M 14
Injectiekamer met spanring 17 mm
Spanring 23 mm
5 O-ringen (9 x 3 mm)
4 O-ringen (7 x 4 mm)
Spanvoorziening 9 mm
3 O-ringen (18 x 2 mm)
Slangleiding 1,5 m
(voor het legen van de testolietank)
Transportframe (voor het uitheffen van de
EPS 200 uit de verpakking)
Slangleiding (injectie)
Slangleiding (terugloop)
2 Taststiften
Afsluitstop
Adapterleiding voor injectortest
Adapterleiding voor injectortest
Toebehorenset CRI-extern/CRIN
CD/DVD-loopwerk met voedingseenheid en
USB-verbindingskabel (1 m)
Conformiteitsverklaring
CD EPS 200 systeemsoftware
Recovery-CD
Belangrijke aanwijzingen en
veiligheidsinstructies
Gebruiksaanwijzing
afhankelijk van de bestelde uitvoering
1)
de extra O-ringen dienen als reserveonderdelen voor de injectiekamer
2)
3.4

Speciale toebehoren

Informatie over de speciale toebehoren wordt verstrekt
door uw geautoriseerde Bosch-dealer.
Benaming
Toebehorenset UI-personenauto
Printer PDR 375
Toebehorenset CRI-extern/CRIN
Toebehorenset CRI-extern 3 Ohm (voor
toebehorenset CRI-extern 1 687 001 872)
Toebehorenset UI-adapter
UI-aansluitadapter
DHK-aansluitstuk (radiaal)
DHK-aansluitstuk (axiaal, Opel)
DHK-reductieaansluiting M 16 x 1,5
DHK-reductieaansluiting M 18 x 1,5
in controle
*)
DHK-reductieaansluiting M 22 x 1,5
DHK-reductieaansluiting M 26 x 1,5
DHK-reductieaansluiting M 24 x 1,5
DHK-reductieaansluiting M 27 x 1,5
Bestelnummer
1)
1 685 510 209
1 685 411 077
1 687 023 640
1 682 312 049
1 680 499 021
1 680 210 132
2)
1 680 210 124
2)
1 688 120 180
1 680 210 139
2)
1 680 712 283
1 685 200 130
1 680 712 308
1 680 712 287
1 683 083 004
1 683 370 038
1 684 465 574
1 684 465 575
1 687 001 969
1)
1 687 023 639
1 689 974 299
1 687 005 050
1 687 005 049
1 689 979 860
1 689 989 000
Bestelnummer
1 687 001 857
1 687 001 850
1 687 001 969
1 687 010 343
1 687 010 147
1 681 335 111
1 683 391 193
1 683 391 194
1 680 362 047
1 680 362 000
1 680 362 001
1 680 362 002
1 680 362 044
1 680 362 045
|
1 689 989 000
