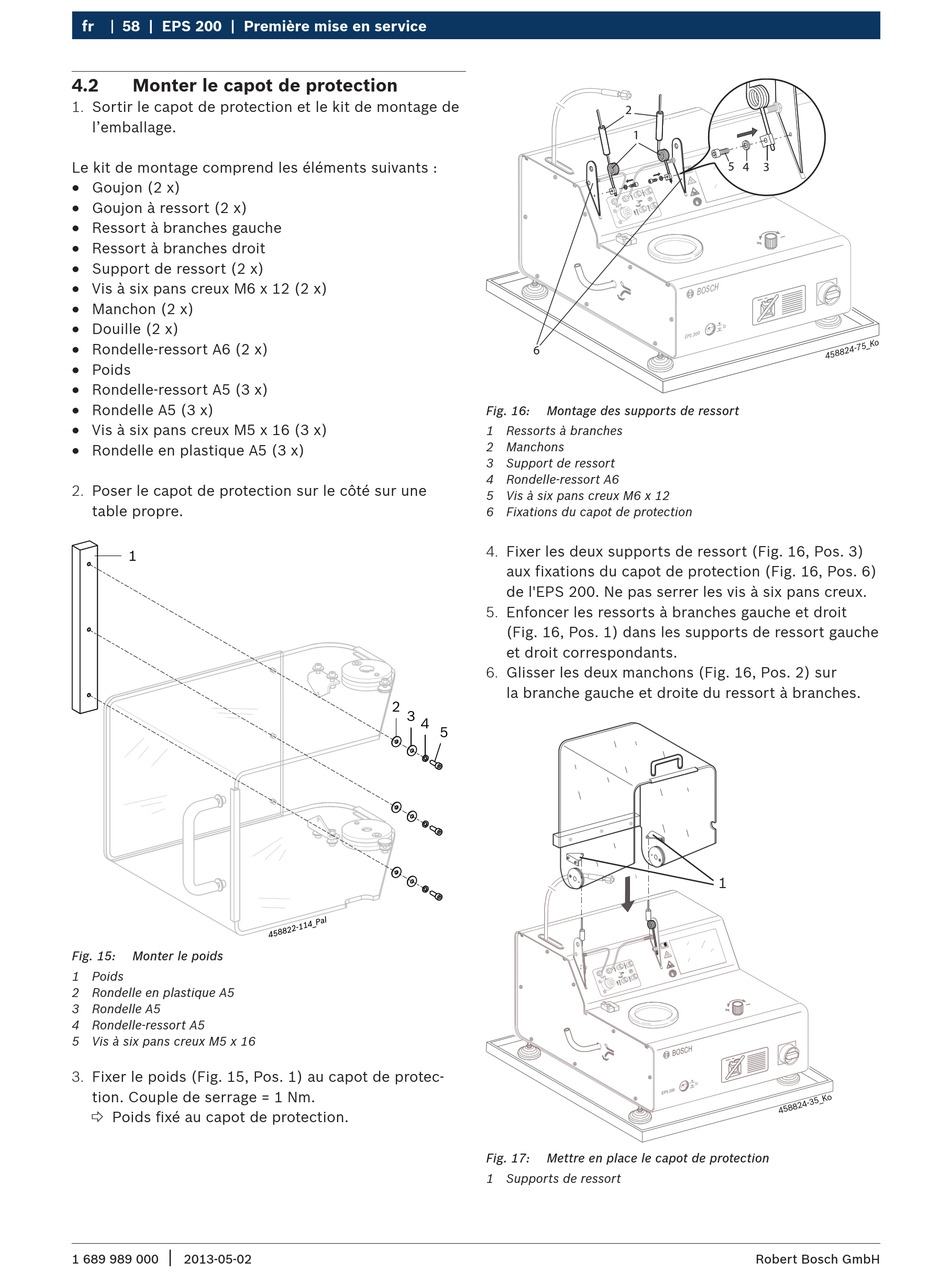

fr 58 | EPS 200 | Première mise en service
4.2

Monter le capot de protection

1. Sortir le capot de protection et le kit de montage de
l'emballage.
Le kit de montage comprend les éléments suivants :
R
Goujon (2 x)
R
Goujon à ressort (2 x)
R
Ressort à branches gauche
R
Ressort à branches droit
R
Support de ressort (2 x)
R
Vis à six pans creux M6 x 12 (2 x)
R
Manchon (2 x)
R
Douille (2 x)
R
Rondelle-ressort A6 (2 x)
R
Poids
R
Rondelle-ressort A5 (3 x)
R
Rondelle A5 (3 x)
R
Vis à six pans creux M5 x 16 (3 x)
R
Rondelle en plastique A5 (3 x)
2. Poser le capot de protection sur le côté sur une
table propre.
1
Fig. 15: Monter le poids
1 Poids
2 Rondelle en plastique A5
3 Rondelle A5
4 Rondelle-ressort A5
5 Vis à six pans creux M5 x 16
3. Fixer le poids (Fig. 15, Pos. 1) au capot de protec-
tion. Couple de serrage = 1 Nm.
 Poids fixé au capot de protection.
|
1 689 989 000 2013-05-02
6
Fig. 16: Montage des supports de ressort
1 Ressorts à branches
2 Manchons
3 Support de ressort
4 Rondelle-ressort A6
5 Vis à six pans creux M6 x 12
6 Fixations du capot de protection
4. Fixer les deux supports de ressort (Fig. 16, Pos. 3)
aux fixations du capot de protection (Fig. 16, Pos. 6)
de l'EPS 200. Ne pas serrer les vis à six pans creux.
5. Enfoncer les ressorts à branches gauche et droit
(Fig. 16, Pos. 1) dans les supports de ressort gauche
et droit correspondants.
6. Glisser les deux manchons (Fig. 16, Pos. 2) sur
la branche gauche et droite du ressort à branches.
2
3 4
5
Fig. 17: Mettre en place le capot de protection
1 Supports de ressort
2
1
5 4 3
1
