4. První uvedení do provozu
4.1 Přeprava a instalace
Výstraha, nebezpečí převrácení!
Těžiště EPS 200 neleží v jeho středu. Při vy-
zvedávání EPS 200 z přepravní bedny hrozí
nebezpečí převrácení.
¶
EPS 200 zvedejte jen s použitím správně
zavěšené ocelové traverzy.
1. Otevřete víko přepravní bedny.
2. Z přepravní bedny vyjměte příslušenství a obalový
materiál.
3. Hranol namontovaný v přepravní bedně odšroubujte
a vyjměte.

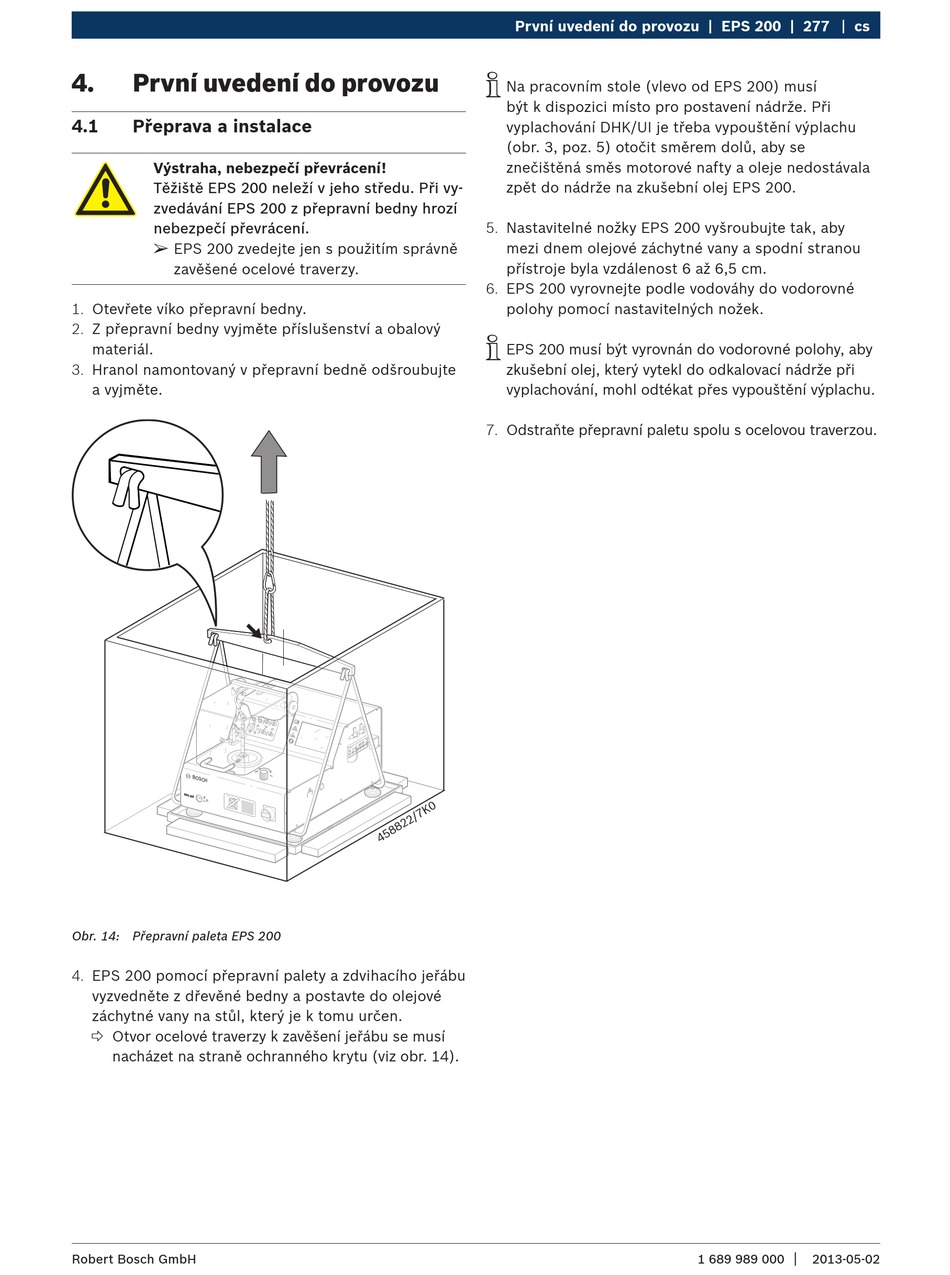

Obr. 14: Přepravní paleta EPS 200
4. EPS 200 pomocí přepravní palety a zdvihacího jeřábu
vyzvedněte z dřevěné bedny a postavte do olejové
záchytné vany na stůl, který je k tomu určen.
 Otvor ocelové traverzy k zavěšení jeřábu se musí
nacházet na straně ochranného krytu (viz obr. 14).
Robert Bosch GmbH
První uvedení do provozu | EPS 200 | 277
i
Na pracovním stole (vlevo od EPS 200) musí
být k dispozici místo pro postavení nádrže. Při
vyplachování DHK/UI je třeba vypouštění výplachu
(obr. 3, poz. 5) otočit směrem dolů, aby se
znečištěná směs motorové nafty a oleje nedostávala
zpět do nádrže na zkušební olej EPS 200.
5. Nastavitelné nožky EPS 200 vyšroubujte tak, aby
mezi dnem olejové záchytné vany a spodní stranou
přístroje byla vzdálenost 6 až 6,5 cm.
6. EPS 200 vyrovnejte podle vodováhy do vodorovné
polohy pomocí nastavitelných nožek.
i
EPS 200 musí být vyrovnán do vodorovné polohy, aby
zkušební olej, který vytekl do odkalovací nádrže při
vyplachování, mohl odtékat přes vypouštění výplachu.
7. Odstraňte přepravní paletu spolu s ocelovou traverzou.
cs
|
1 689 989 000 2013-05-02
