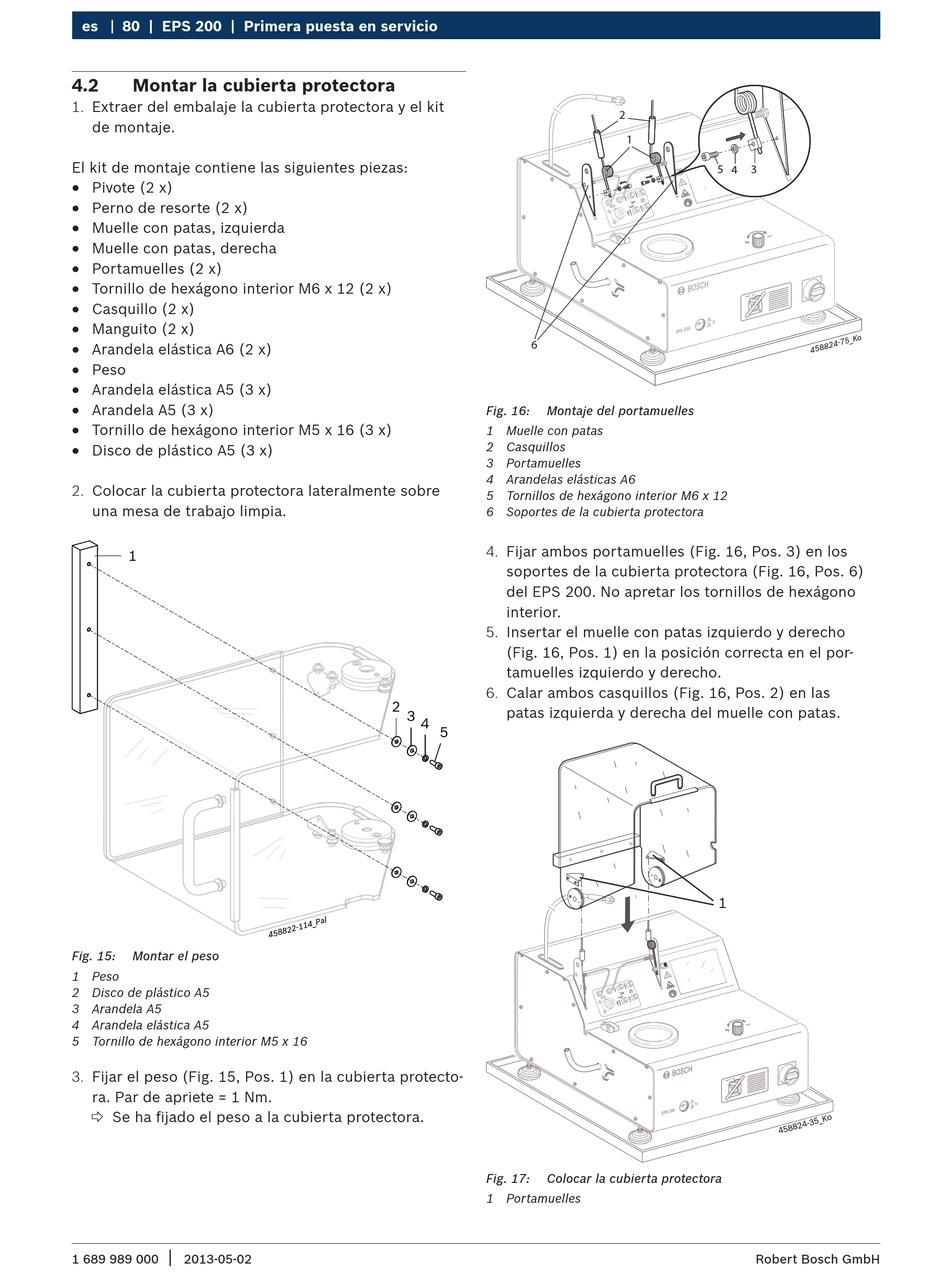

es 80 | EPS 200 | Primera puesta en servicio
4.2 Montar la cubierta protectora
1. Extraer del embalaje la cubierta protectora y el kit
de montaje.
El kit de montaje contiene las siguientes piezas:
R
Pivote (2 x)
R
Perno de resorte (2 x)
R
Muelle con patas, izquierda
R
Muelle con patas, derecha
R
Portamuelles (2 x)
R
Tornillo de hexágono interior M6 x 12 (2 x)
R
Casquillo (2 x)
R
Manguito (2 x)
R
Arandela elástica A6 (2 x)
R
Peso
R
Arandela elástica A5 (3 x)
R
Arandela A5 (3 x)
R
Tornillo de hexágono interior M5 x 16 (3 x)
R
Disco de plástico A5 (3 x)
2. Colocar la cubierta protectora lateralmente sobre
una mesa de trabajo limpia.
1
Fig. 15: Montar el peso
1 Peso
2 Disco de plástico A5
3 Arandela A5
4 Arandela elástica A5
5 Tornillo de hexágono interior M5 x 16
3. Fijar el peso (Fig. 15, Pos. 1) en la cubierta protecto-
ra. Par de apriete = 1 Nm.
 Se ha fijado el peso a la cubierta protectora.
|
1 689 989 000 2013-05-02
6
Fig. 16: Montaje del portamuelles
1 Muelle con patas
2 Casquillos
3 Portamuelles
4 Arandelas elásticas A6
5 Tornillos de hexágono interior M6 x 12
6 Soportes de la cubierta protectora
4. Fijar ambos portamuelles (Fig. 16, Pos. 3) en los
soportes de la cubierta protectora (Fig. 16, Pos. 6)
del EPS 200. No apretar los tornillos de hexágono
interior.
5. Insertar el muelle con patas izquierdo y derecho
(Fig. 16, Pos. 1) en la posición correcta en el por-
tamuelles izquierdo y derecho.
6. Calar ambos casquillos (Fig. 16, Pos. 2) en las
2
patas izquierda y derecha del muelle con patas.
3 4
5
Fig. 17: Colocar la cubierta protectora
1 Portamuelles
2
1
5 4 3
1
