6.2.6 Výměna sacího filtru v nádrži na zkušební olej
!
Sací filtr obsahuje látky znečišťující vodu a látky ob-
sahující olej. Musí být zlikvidován v souladu s platný-
mi předpisy.
i
Teprve po výměně sacího filtru a sestavení EPS 200
znovu doplňte olej.
Postup:
1. Před výměnou sacího filtru vypusťte zkušební olej
z nádrže na zkušební olej (viz kap. 6.2.5, krok 1 až 8).
2. Odšroubujte upevňovací šrouby pravého krytu skříně.
3. Sejměte kryt skříně.
4. Odšroubujte upevňovací šrouby (4x) (obr. 23,
poz. 3) pro jednotku vířivé komory.
5. Nadzvedněte jednotku vířivé komory (obr. 23, poz. 1).
6. Hadici (obr. 23, poz. 4) stáhněte z násuvného
šroubení (obr. 23, poz. 5). K tomu se musí kroužek
násuvného šroubení stlačit dolů.
7. Stáhněte dvě hadice na rychlouzávěrech
(obr. 23, poz. 6).
8. Sejměte elektrické připojovací vedení pro
prstencovou svítilnu na konektoru (obr. 23, poz. 7).
9. Odšroubujte ukostření jednotky vířivé komory
(obr. 23, poz. 2).
10. Jednotku vířivé komory nyní úplně vyzdvihněte
z EPS 200.
7
6
3
5
4

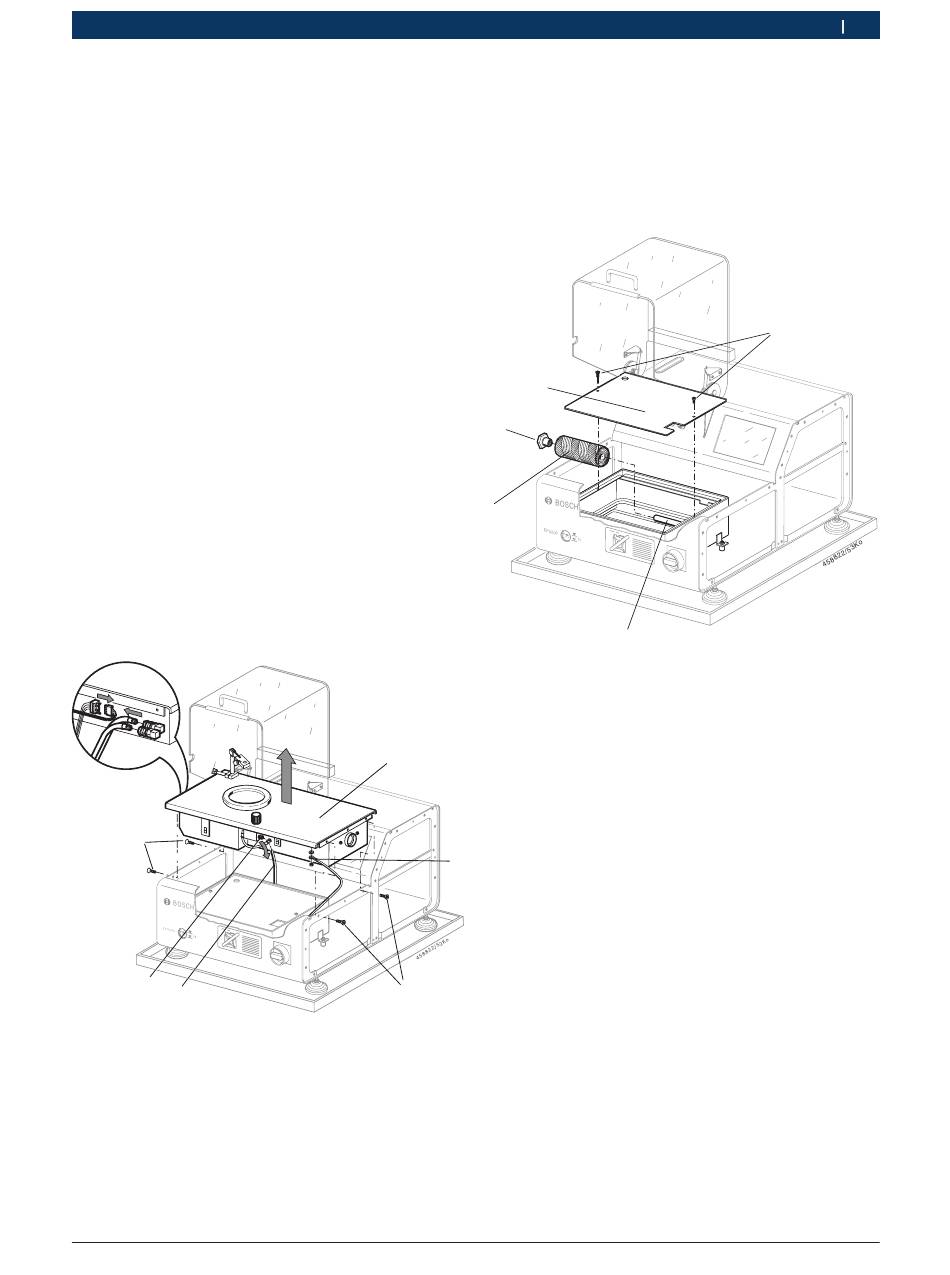

Obr. 23: Demontáž jednotky vířivé komory
1 Jednotka vířivé komory
2 Ukostření
3 Upevňovací šrouby
4 Hadice
5 Násuvné šroubení
6 Rychlouzávěry
7 Konektor prstencové svítilny
Robert Bosch GmbH
Postup při výměně sacího filtru:
1. Odšroubujte dva upevňovací šrouby víka nádrže
(obr. 24, poz. 1) a nadzvedněte víko nádrže
(obr. 24, poz. 5).
2. Odšroubujte upevňovací matici (obr. 24, poz. 4)
sacího filtru (obr. 24, poz. 3).
3. Sací filtr stáhněte ze sací trubky (obr. 24, poz. 2).
5
4
3
Obr. 24: Výměna sacího filtru
1 Upevňovací šrouby
2 Sací potrubí
3 Sací filtr
4 Upevňovací matice
5 Víko nádrže
1
4. Nový sací filtr nasuňte na sací trubku.
5. Znovu našroubujte upevňovací matici.
6. Znovu nasaďte víko nádrže a přišroubujte
upevňovacími šrouby.
2
7. Hadice a elektrické přívodní vedení pro prstencovou
svítilnu opět zasuňte do jednotky vířivé komory.
8. Přišroubujte ukostření k jednotce vířivé komory.
9. Jednotku vířivé komory opět vložte do EPS 200
upevněte pomocí upevňovacích šroubů.
10. Opět nasaďte boční plechy a přišroubujte.
3
11. Naplňte zkušební olej (viz kap. 6.2.5, krok 8).
