BAUGRUPPE BRUSTPELOTTE

INFORMATION
Die Pelotten können wahlweise mit Stellschrauben oder
Klemmhebel ausgestattet sein.
In den folgenden Kapiteln wird der Einstellvorgang an-
hand des jeweils benutzten Bildes beschrieben. Sollte Ihr
Stehtrainer anders ausgestattet sein, verfahren Sie bitte
sinngemäß.
ACHTUNG
VOR DER ERSTEN BENUTZUNG DES STEHTRAINERS
MUSS DIE BRUSTPELOTTEN WEITESTGEHEND AUF DIE
INDIVIDUELLEN MASSE DES BENUTZERS EINGESTELLT
WORDEN SEIN. WENN DER BENUTZER IM STEHTRAINER
STEHT, DÜRFEN LEDIGLICH FEINJUSTIERUNGEN VORGE-
NOMMEN WERDEN.

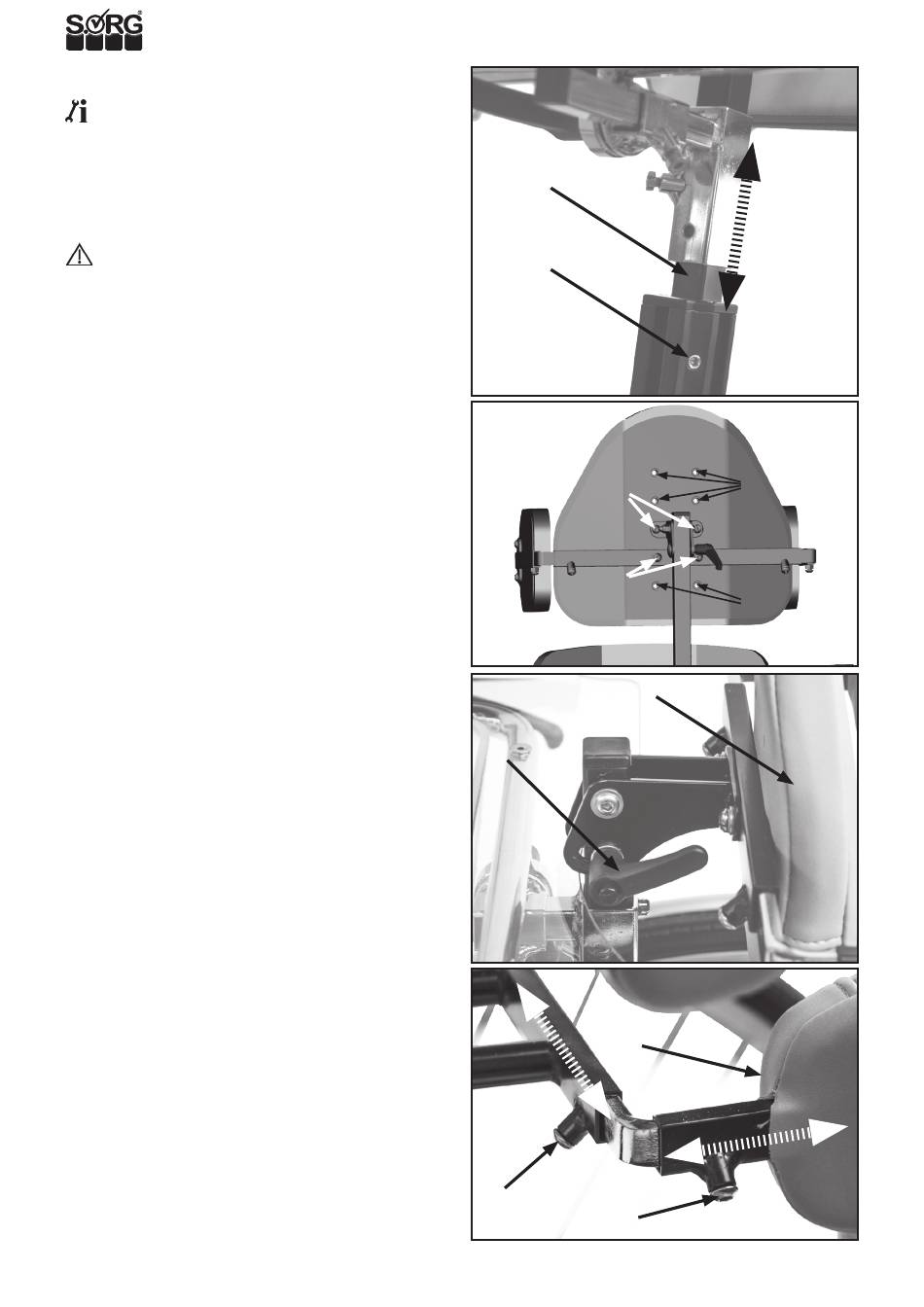

2.6.1 Höhe der Brustpelotte
(1) Zum Anpassen der Höhe:
• Lösen Sie die Stellschraube (A) ,
• teleskopieren Sie den kompletten Träger der Brust-
pelotte (B) in die gewünschte Position und
• drehen Sie die Schraube (A) wieder fest zu.
(2) Und/oder :
• Entfernen Sie beide Schrauben (A),
• versetzen Sie die Brustpelotte in die alternativen
Bohrungen (B) und
• drehen Sie beide Schrauben (A) wieder fest zu.

2.6.2 Winkel der Brustpelotte

(3) Zum Anpassen des Winkels:
• Lösen Sie den Klemmhebel (A),
• bringen Sie die Brustpelotte (B) in die gewünschte
Neigung und
• drehen Sie den Klemmhebel (A) wieder fest zu.

2.6.4 Seitliche Brustpelotten

(2) Zum Anpassen der Höhe:
• Entfernen Sie beide Schrauben (C),
• bringen Sie den Halter der seitlichen Brustpelotten
in die alternativen Bohrungen (B) und
• drehen Sie die Schrauben (C) wieder fest zu.
(4) Zum Anpassen der Breite:
• Lösen Sie auf beiden Seiten die Stellschrauben (A),
• bringen Sie die seitlichen Brustpelotten (B) in die
gewünschte Distanz und
• drehen Sie die Stellschrauben (A) wieder fest zu.
(4) Zum Anpassen der Tiefe:
• Lösen Sie auf beiden Seiten die Stellschrauben (C),
• bringen Sie die seitlichen Brustpelotten (B) in die
gewünschte Position und
• drehen Sie alle Stellschrauben/Klemmhebel (C)
wieder fest zu.
