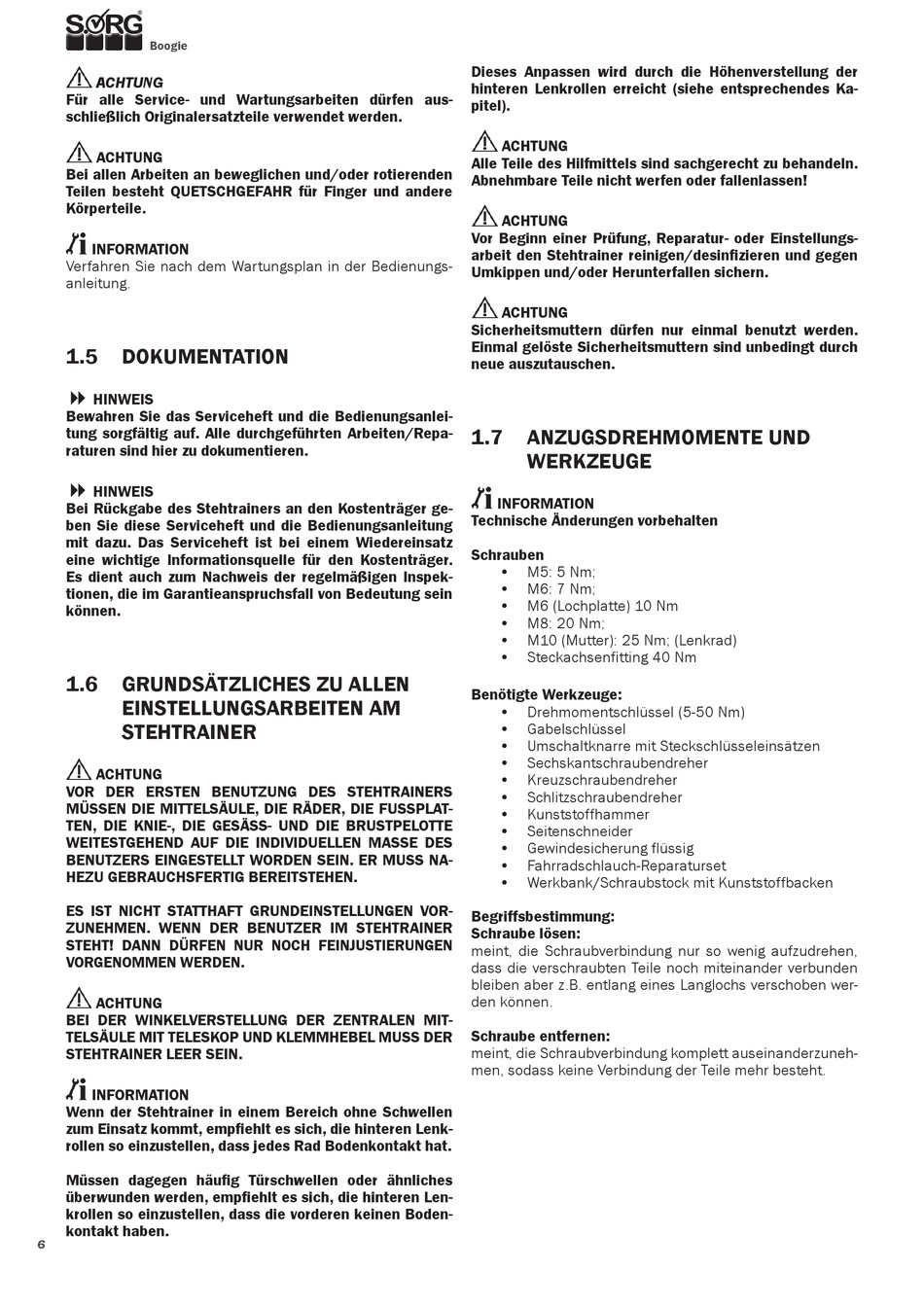

Dokumentation; Grundsätzliches Zu Allen Einstellungsarbeiten Am Stehtrainer; Anzugsdrehmomente Und Werkzeuge - SORG Boogie Drive Serviceheft Für Den Therapeuten Und Den Reha-Techniker

Boogie
ACHTUNG
Für alle Service- und Wartungsarbeiten dürfen aus-
schließlich Originalersatzteile verwendet werden.
ACHTUNG
Bei allen Arbeiten an beweglichen und/oder rotierenden
Teilen besteht QUETSCHGEFAHR für Finger und andere
Körperteile.
INFORMATION
Verfahren Sie nach dem Wartungsplan in der Bedienungs-
anleitung.
1.5

DOKUMENTATION

�
HINWEIS
Bewahren Sie das Serviceheft und die Bedienungsanlei-
tung sorgfältig auf. Alle durchgeführten Arbeiten/Repa-
raturen sind hier zu dokumentieren.
�
HINWEIS
Bei Rückgabe des Stehtrainers an den Kostenträger ge-
ben Sie diese Serviceheft und die Bedienungsanleitung
mit dazu. Das Serviceheft ist bei einem Wiedereinsatz
eine wichtige Informationsquelle für den Kostenträger.
Es dient auch zum Nachweis der regelmäßigen Inspek-
tionen, die im Garantieanspruchsfall von Bedeutung sein
können.
1.6 GRUNDSÄTZLICHES ZU ALLEN
EINSTELLUNGSARBEITEN AM
STEHTRAINER
ACHTUNG
VOR DER ERSTEN BENUTZUNG DES STEHTRAINERS
MÜSSEN DIE MITTELSÄULE, DIE RÄDER, DIE FUSSPLAT-
TEN, DIE KNIE-, DIE GESÄSS- UND DIE BRUSTPELOTTE
WEITESTGEHEND AUF DIE INDIVIDUELLEN MASSE DES
BENUTZERS EINGESTELLT WORDEN SEIN. ER MUSS NA-
HEZU GEBRAUCHSFERTIG BEREITSTEHEN.
ES IST NICHT STATTHAFT GRUNDEINSTELLUNGEN VOR-
ZUNEHMEN. WENN DER BENUTZER IM STEHTRAINER
STEHT! DANN DÜRFEN NUR NOCH FEINJUSTIERUNGEN
VORGENOMMEN WERDEN.
ACHTUNG
BEI DER WINKELVERSTELLUNG DER ZENTRALEN MIT-
TELSÄULE MIT TELESKOP UND KLEMMHEBEL MUSS DER
STEHTRAINER LEER SEIN.
INFORMATION
Wenn der Stehtrainer in einem Bereich ohne Schwellen
zum Einsatz kommt, empfiehlt es sich, die hinteren Lenk-
rollen so einzustellen, dass jedes Rad Bodenkontakt hat.
Müssen dagegen häufig Türschwellen oder ähnliches
überwunden werden, empfiehlt es sich, die hinteren Len-
krollen so einzustellen, dass die vorderen keinen Boden-
kontakt haben.
6
Dieses Anpassen wird durch die Höhenverstellung der
hinteren Lenkrollen erreicht (siehe entsprechendes Ka-
pitel).
ACHTUNG
Alle Teile des Hilfmittels sind sachgerecht zu behandeln.
Abnehmbare Teile nicht werfen oder fallenlassen!
ACHTUNG
Vor Beginn einer Prüfung, Reparatur- oder Einstellungs-
arbeit den Stehtrainer reinigen/desinfizieren und gegen
Umkippen und/oder Herunterfallen sichern.
ACHTUNG
Sicherheitsmuttern dürfen nur einmal benutzt werden.
Einmal gelöste Sicherheitsmuttern sind unbedingt durch
neue auszutauschen.
1.7 ANZUGSDREHMOMENTE UND
WERKZEUGE
INFORMATION
Technische Änderungen vorbehalten
Schrauben
• M5: 5 Nm;
• M6: 7 Nm;
• M6 (Lochplatte) 10 Nm
• M8: 20 Nm;
• M10 (Mutter): 25 Nm; (Lenkrad)
• Steckachsenfitting 40 Nm
Benötigte Werkzeuge:
• Drehmomentschlüssel (5-50 Nm)
• Gabelschlüssel
• Umschaltknarre mit Steckschlüsseleinsätzen
• Sechskantschraubendreher
• Kreuzschraubendreher
• Schlitzschraubendreher
• Kunststoffhammer
• Seitenschneider
• Gewindesicherung flüssig
• Fahrradschlauch-Reparaturset
• Werkbank/Schraubstock mit Kunststoffbacken
Begriffsbestimmung:
Schraube lösen:
meint, die Schraubverbindung nur so wenig aufzudrehen,
dass die verschraubten Teile noch miteinander verbunden
bleiben aber z.B. entlang eines Langlochs verschoben wer-
den können.
Schraube entfernen:
meint, die Schraubverbindung komplett auseinanderzuneh-
men, sodass keine Verbindung der Teile mehr besteht.
