2.1.3 Gefederte Lenkräder hinten
Wenn der Stehtrainer in einem Bereich ohne Schwellen
zum Einsatz kommt, empfiehlt es sich, die Räder so einzu-
stellen, dass jedes Rad Bodenkontakt hat.
Müssen Türschwellen oder ähnliches überwunden werden,
empfiehlt es sich, die Lenkräder so einzustellen, dass die
vorderen keinen Bodenkontakt haben. Dieses Anpassen
wird durch die Höhenverstellung der hinteren Lenkräder er-
reicht.

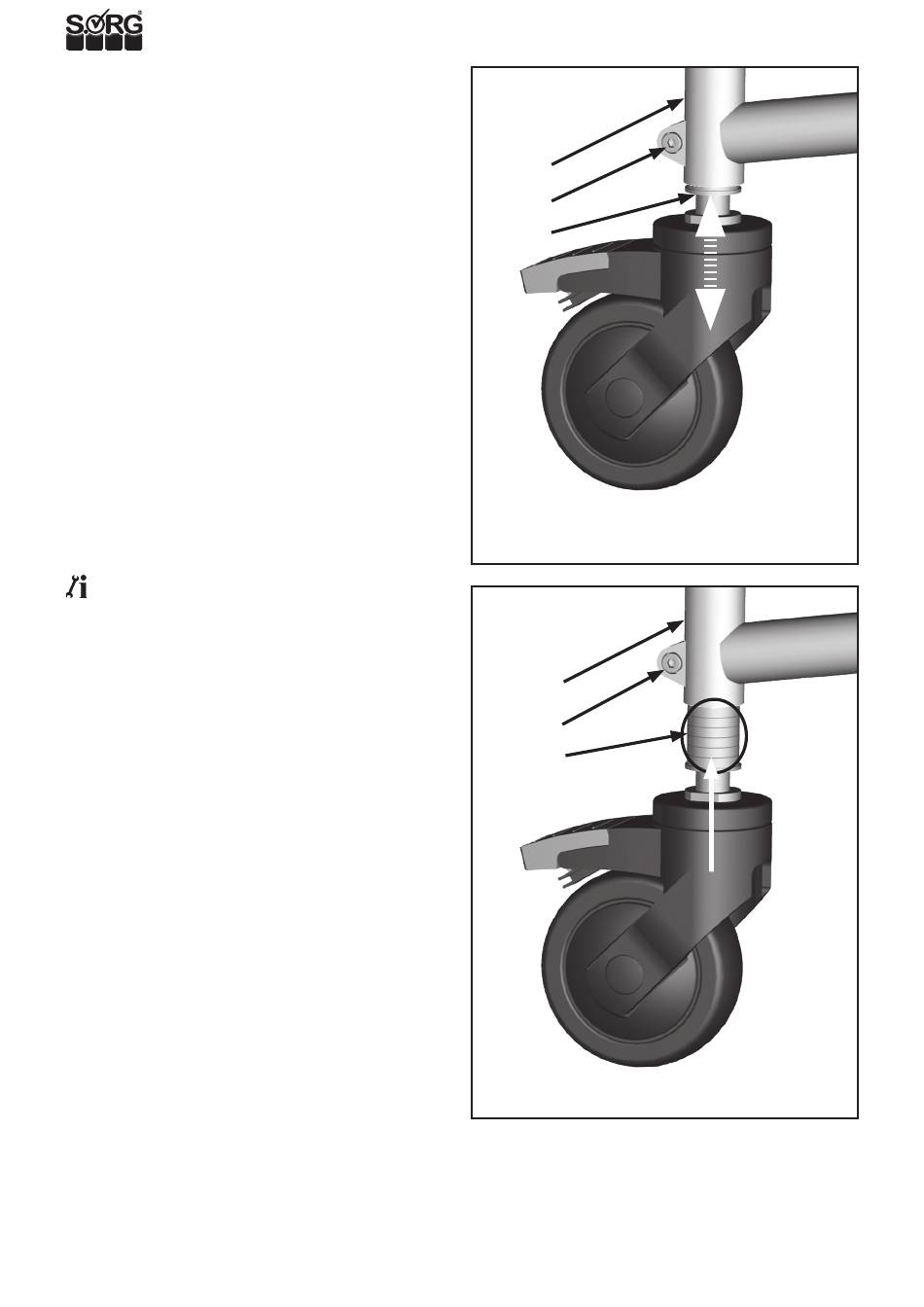

(1+2) Die Höhe der hinteren Lenkräder regulieren Sie wie
folgt:
• Stellen Sie den Stehtrainer auf einen ebenen Unter-
grund und sichern Sie ihn gegen Wegrollen durch
Feststellen der Trommelbremse.
• Lösen Sie auf beiden Seiten die Schraube (A) der
Klemmung (B) an den hinteren Lenkrollen,
• ziehen Sie das Lenkgehäuse (C) soweit aus der
Klemmung (B) bzw. schieben Sie es so weit hinein,
bis die gewünschte Höhe hergestellt ist.
• Drehen Sie die Schraube (A) zunächst auf einer Sei-
te fest zu.
• Justieren Sie anhand dieser Anpassung das Lenkge-
häuse auf der Gegenseite.
• Verfahren Sie wie eben beschrieben
• und drehen Sie die Schraube (A) auch dort wieder
fest zu.
INFORMATION
Auf dem Lenkgehäuse (C) befinden sich Kerben (D) im
Abstand von 5 mm mit denen Sie die Gleichmäßigkeit auf
beiden Seiten kontrollieren können.
10
(1)
(B)
(A)
(C)
Lenkgehäuse kurz montiert
(2)
(B)
(A)
(C)
Lenkgehäuse lang montiert
(D)
