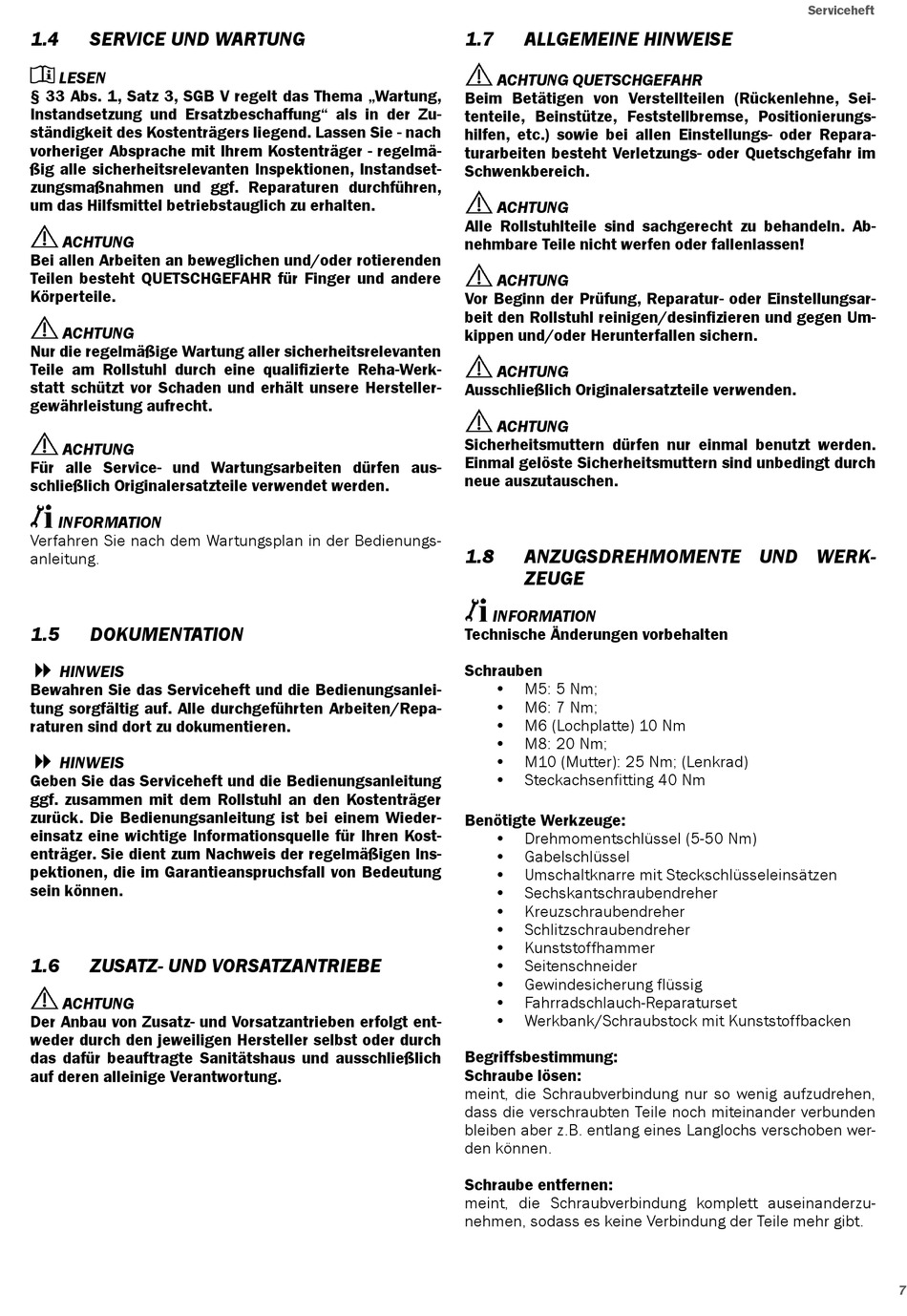

1.4
SERVICE UND WARTUNG
LESEN
§ 33 Abs. 1, Satz 3, SGB V regelt das Thema „Wartung,
Instandsetzung und Ersatzbeschaffung" als in der Zu-
ständigkeit des Kostenträgers liegend. Lassen Sie - nach
vorheriger Absprache mit Ihrem Kostenträger - regelmä-
ßig alle sicherheitsrelevanten Inspektionen, Instandset-
zungsmaßnahmen und ggf. Reparaturen durchführen,
um das Hilfsmittel betriebstauglich zu erhalten.
ACHTUNG
Bei allen Arbeiten an beweglichen und/oder rotierenden
Teilen besteht QUETSCHGEFAHR für Finger und andere
Körperteile.
ACHTUNG
Nur die regelmäßige Wartung aller sicherheitsrelevanten
Teile am Rollstuhl durch eine qualifizierte Reha-Werk-
statt schützt vor Schaden und erhält unsere Hersteller-
gewährleistung aufrecht.
ACHTUNG
Für alle Service- und Wartungsarbeiten dürfen aus-
schließlich Originalersatzteile verwendet werden.
INFORMATION
Verfahren Sie nach dem Wartungsplan in der Bedienungs-
anleitung.
1.5

DOKUMENTATION

HINWEIS
Bewahren Sie das Serviceheft und die Bedienungsanlei-
tung sorgfältig auf. Alle durchgeführten Arbeiten/Repa-
raturen sind dort zu dokumentieren.
HINWEIS
Geben Sie das Serviceheft und die Bedienungsanleitung
ggf. zusammen mit dem Rollstuhl an den Kostenträger
zurück. Die Bedienungsanleitung ist bei einem Wieder-
einsatz eine wichtige Informationsquelle für Ihren Kost-
enträger. Sie dient zum Nachweis der regelmäßigen Ins-
pektionen, die im Garantieanspruchsfall von Bedeutung
sein können.
1.6

ZUSATZ- UND VORSATZANTRIEBE

ACHTUNG
Der Anbau von Zusatz- und Vorsatzantrieben erfolgt ent-
weder durch den jeweiligen Hersteller selbst oder durch
das dafür beauftragte Sanitätshaus und ausschließlich
auf deren alleinige Verantwortung.
1.7
ALLGEMEINE HINWEISE
ACHTUNG QUETSCHGEFAHR
Beim Betätigen von Verstellteilen (Rückenlehne, Sei-
tenteile, Beinstütze, Feststellbremse, Positionierungs-
hilfen, etc.) sowie bei allen Einstellungs- oder Repara-
turarbeiten besteht Verletzungs- oder Quetschgefahr im
Schwenkbereich.
ACHTUNG
Alle Rollstuhlteile sind sachgerecht zu behandeln. Ab-
nehmbare Teile nicht werfen oder fallenlassen!
ACHTUNG
Vor Beginn der Prüfung, Reparatur- oder Einstellungsar-
beit den Rollstuhl reinigen/desinfizieren und gegen Um-
kippen und/oder Herunterfallen sichern.
ACHTUNG
Ausschließlich Originalersatzteile verwenden.
ACHTUNG
Sicherheitsmuttern dürfen nur einmal benutzt werden.
Einmal gelöste Sicherheitsmuttern sind unbedingt durch
neue auszutauschen.
1.8
ANZUGSDREHMOMENTE UND WERK-
ZEUGE
INFORMATION
Technische Änderungen vorbehalten
Schrauben
M5: 5 Nm;
M6: 7 Nm;
M6 (Lochplatte) 10 Nm
M8: 20 Nm;
M10 (Mutter): 25 Nm; (Lenkrad)
Steckachsenfitting 40 Nm
Benötigte Werkzeuge:
Drehmomentschlüssel (5-50 Nm)
Gabelschlüssel
Umschaltknarre mit Steckschlüsseleinsätzen
Sechskantschraubendreher
Kreuzschraubendreher
Schlitzschraubendreher
Kunststoffhammer
Seitenschneider
Gewindesicherung flüssig
Fahrradschlauch-Reparaturset
Werkbank/Schraubstock mit Kunststoffbacken
Begriffsbestimmung:
Schraube lösen:
meint, die Schraubverbindung nur so wenig aufzudrehen,
dass die verschraubten Teile noch miteinander verbunden
bleiben aber z.B. entlang eines Langlochs verschoben wer-
den können.
Schraube entfernen:
meint, die Schraubverbindung komplett auseinanderzu-
nehmen, sodass es keine Verbindung der Teile mehr gibt.
Serviceheft
7
