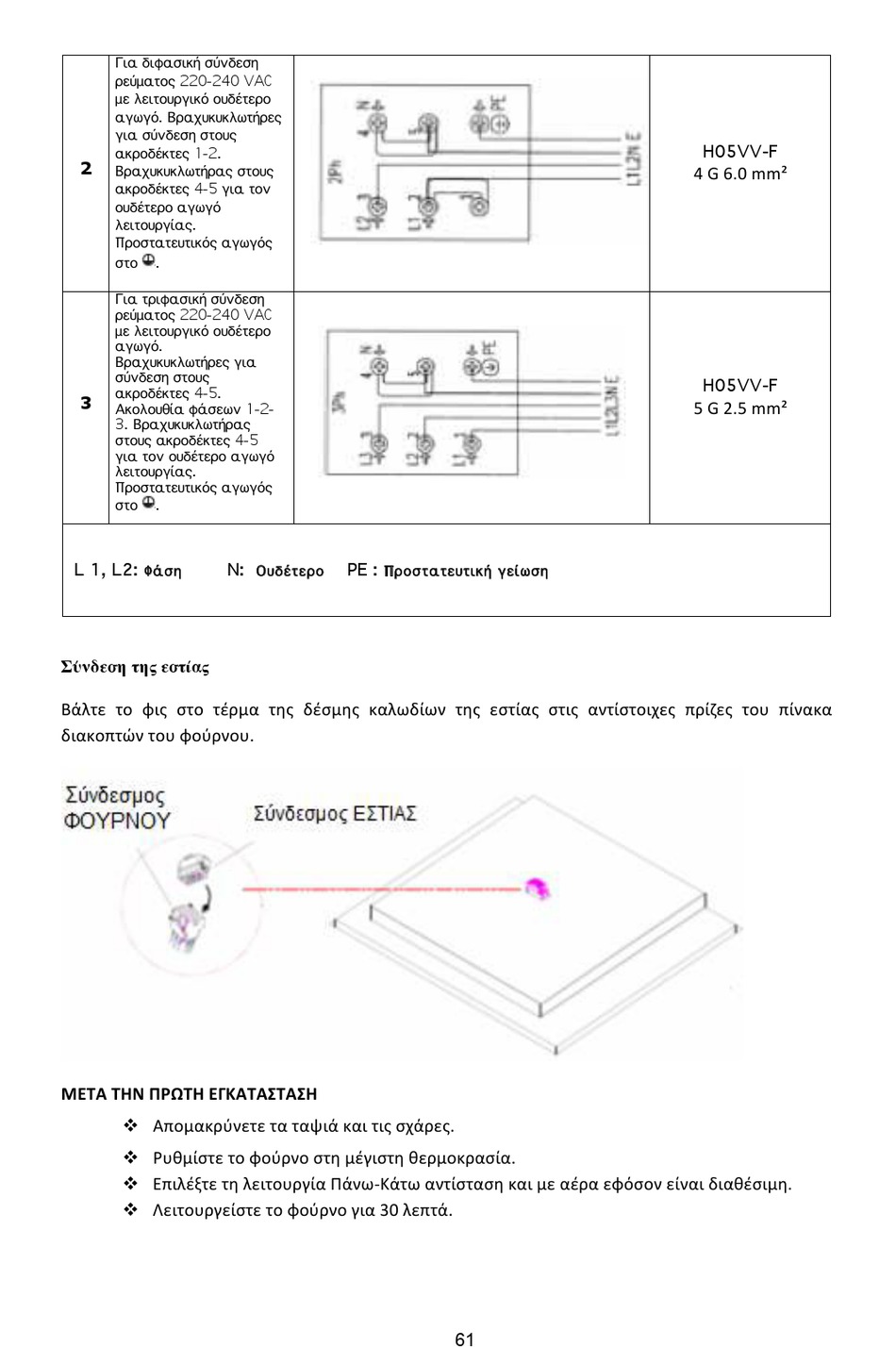

Για διφασική σύνδεση
ρεύματος 220-240 VAC
με λειτουργικό ουδέτερο
αγωγό. Βραχυκυκλωτήρες
για σύνδεση στους
ακροδέκτες 1-2.
2
Βραχυκυκλωτήρας στους
ακροδέκτες 4-5 για τον
ουδέτερο αγωγό
λειτουργίας.
Προστατευτικός αγωγός
στο
.
Για τριφασική σύνδεση
ρεύματος 220-240 VAC
με λειτουργικό ουδέτερο
αγωγό.
Βραχυκυκλωτήρες για
σύνδεση στους
ακροδέκτες 4-5.
3
Ακολουθία φάσεων 1-2-
3. Βραχυκυκλωτήρας
στους ακροδέκτες 4-5
για τον ουδέτερο αγωγό
λειτουργίας.
Προστατευτικός αγωγός
στο
.
L 1, L2:
N:
Φάση
Σύνδεση της εστίας
Βάλτε το φις στο τέρμα της δέσμης καλωδίων της εστίας στις αντίστοιχες πρίζες του πίνακα
διακοπτών του φούρνου.
ΜΕΤΑ
Τ ΗΝ
Π ΡΩΤΗ
Ε ΓΚΑΤΑΣΤΑΣΗ
Απομακρύνετε τα ταψιά και τις σχάρες.
Ρυθμίστε το φούρνο στη μέγιστη θερμοκρασία.
Επιλέξτε τη λειτουργία Πάνω-‐Κάτω αντίσταση και με αέρα εφόσον είναι διαθέσιμη.
Λειτουργείστε το φούρνο για 30 λεπτά.
PE :
Ουδέτερο
Προστατευτική γείωση
61
H05VV-F
4 G 6.0 mm²
H05VV-F
5 G 2.5 mm²
