Pyramis 201045 Installations- Und Gebrauchsanleitung Seite 59

 Η ηλεκτρική σύνδεση του φούρνου ή διακόπτης λειτουργίας του θα πρέπει να είναι
εύκολα προσβάσιμα.
 Μην τοποθετείται το καλώδιο σύνδεσης κοντά σε ζεστές επιφάνειες.
 Αν το καλώδιο καταστραφεί συμβουλευτείτε έναν εξειδικευμένο τεχνικό για την
αντικατάσταση του σύμφωνα με το Table 1.
 Σε περίπτωση σύνδεσης με συσκευή με ηλεκτρικό σύστημα καλωδίωσης είναι αναγκαίο
να παρεμβληθεί μεταξύ της συσκευής και του ηλεκτρικού δικτύου ένας πολυπολικός
διακόπτης χωρίς όμως να διακόπτει και το καλώδιο γείωσης.
 Οι προσαρμογείς, τα πολύπριζα και οι προεκτάσεις δεν συστήνονται για χρήση. Αν
κριθούν απαραίτητα θα πρέπει να χρησιμοποιηθούν σύμφωνα με τους τοπικούς
κανόνες ασφαλείας και να μην ξεπερνούν τη μέγιστη χωρητικότητα του ρεύματος.
 Μετά τη σύνδεση δοκιμάστε το φούρνο για 30 λεπτά.
 Η ασφάλεια της συσκευής μπορεί να είναι εγγυημένη μόνο εφόσον η σύνδεση της γίνει
σωστά από εξειδικευμένο τεχνικό σύμφωνα με τις οδηγίες της συσκευής και την τοπική
νομοθεσία, με χρήση της γείωσης. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για
ζημιές που μπορεί να προκαλέσει η μη χρήση της γείωσης κατά τη σύνδεση του
φούρνου.
Πληροφορίες για εγκεκριμένους τεχνικούς:
 Οι οδηγίες για τις διάφορες μεθόδους σύνδεσης βρίσκονται στο πίσω μέρος της συσκευής,
δίπλα από το κιβώτιο ακροδεκτών του φούρνου.
 Πριν συνδέσετε τη συσκευή, βεβαιωθείτε ότι η τοπική τάση αντιστοιχεί στις προδιαγραφές που
αναγράφονται στην ετικέτα με τις ονομαστικές τιμές.
 Βεβαιωθείτε ότι έχετε συνδέσει την προστατευτική γείωση στον ακροδέκτη της επισημασμένης
πλακέτας σύνδεσης ακροδεκτών. Η ηλεκτρική σύνδεση του φούρνου θα πρέπει να
περιλαμβάνει διακόπτη έκτακτης ανάγκης για αποσύνδεση ολόκληρης της συσκευής από την
κεντρική παροχή ρεύματος σε περίπτωση έκτακτου περιστατικού. Η απόσταση μεταξύ των
επαφών του διακόπτη έκτακτης ανάγκης όταν είναι κανονικά ανοικτές πρέπει να είναι
τουλάχιστον 3 mm.
 Η συσκευή είναι κατάλληλη για τριφασικό και AC ρεύμα (400 V 3 N~50 Hz).
 Τα θερμαντικά στοιχεία έχουν ονομαστική τάση 230 V. Η συσκευή μπορεί να προσαρμοστεί για
μονοφασικό ρεύμα (230 V) κάνοντας την αντίστοιχη παράκαμψη στην πλακέτα σύνδεσης
ακροδεκτών, βάσει του σχεδιαγράμματος κυκλώματος παρακάτω. Επιλέξτε κατάλληλο τύπο
καλωδίου ρεύματος ανάλογα με τον τύπο σύνδεσης και την ονομαστική ισχύ του φούρνου.

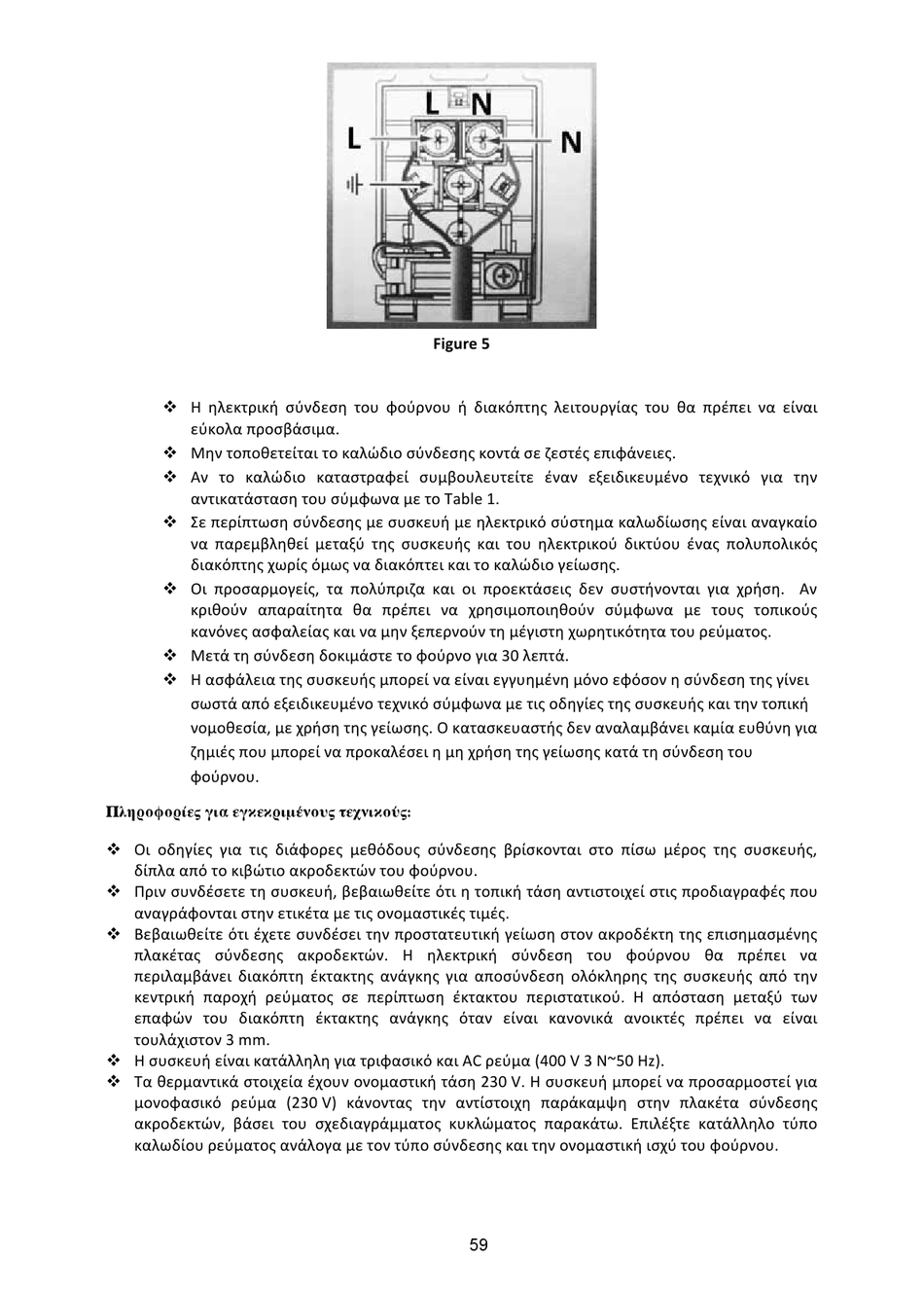

Figure 5
59
