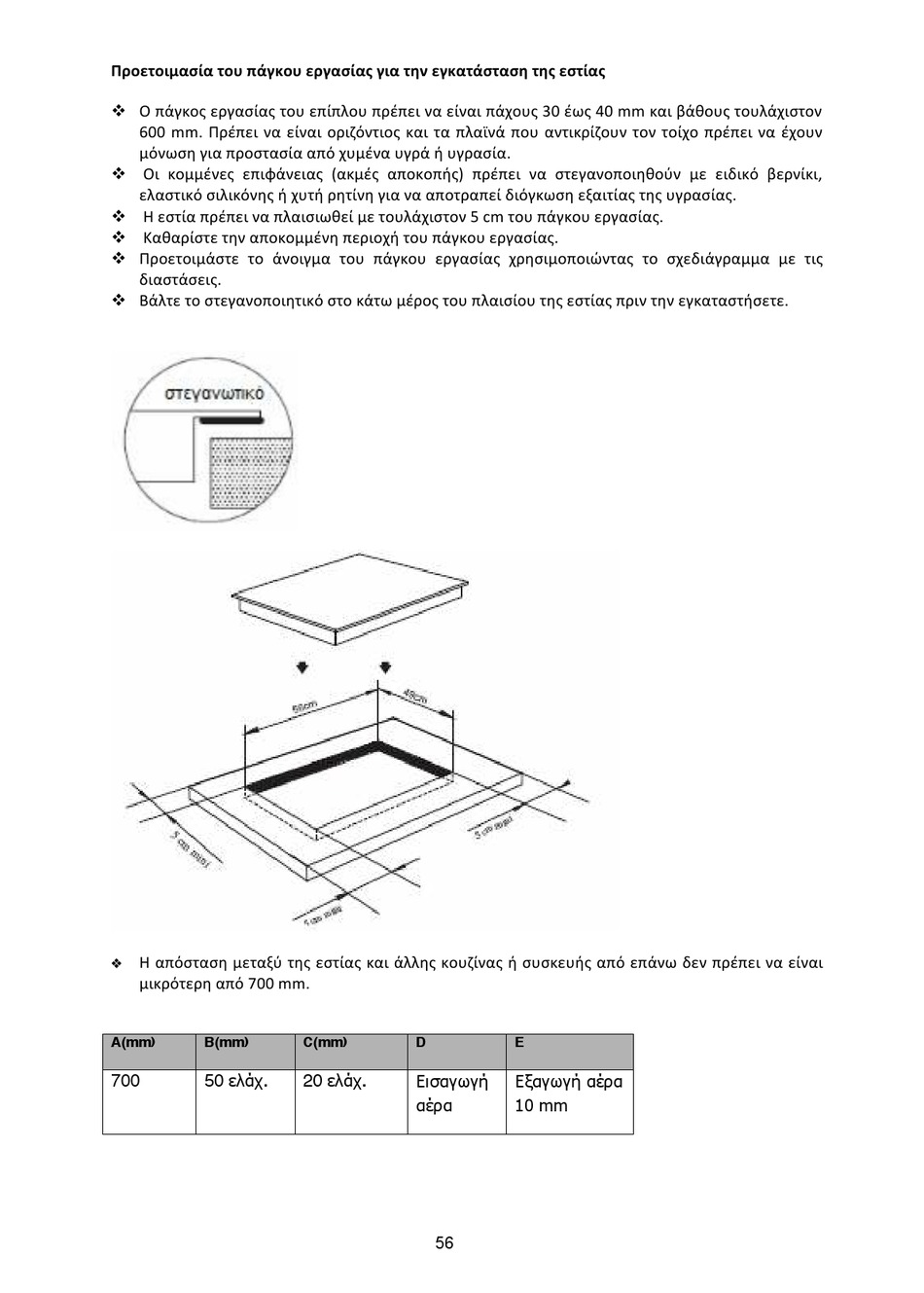

Προετοιμασία τ ου π άγκου ε ργασίας γ ια τ ην ε γκατάσταση τ ης ε στίας
 Ο πάγκος εργασίας του επίπλου πρέπει να είναι πάχους 30 έως 40 mm και βάθους τουλάχιστον
600 mm. Πρέπει να είναι οριζόντιος και τα πλαϊνά που αντικρίζουν τον τοίχο πρέπει να έχουν
μόνωση για προστασία από χυμένα υγρά ή υγρασία.
 Οι κομμένες επιφάνειας (ακμές αποκοπής) πρέπει να στεγανοποιηθούν με ειδικό βερνίκι,
ελαστικό σιλικόνης ή χυτή ρητίνη για να αποτραπεί διόγκωση εξαιτίας της υγρασίας.
 Η εστία πρέπει να πλαισιωθεί με τουλάχιστον 5 cm του πάγκου εργασίας.
 Καθαρίστε την αποκομμένη περιοχή του πάγκου εργασίας.
 Προετοιμάστε το άνοιγμα του πάγκου εργασίας χρησιμοποιώντας το σχεδιάγραμμα με τις
διαστάσεις.
 Βάλτε το στεγανοποιητικό στο κάτω μέρος του πλαισίου της εστίας πριν την εγκαταστήσετε.
Η απόσταση μεταξύ της εστίας και άλλης κουζίνας ή συσκευής από επάνω δεν πρέπει να είναι

μικρότερη από 700 mm.
A(mm) B(mm)
700
50 ελάχ.
C(mm) D
20 ελάχ.
Εισαγωγή
αέρα
56
E
Εξαγωγή αέρα
10 mm
