A(mm) B(mm)
700 min. 50

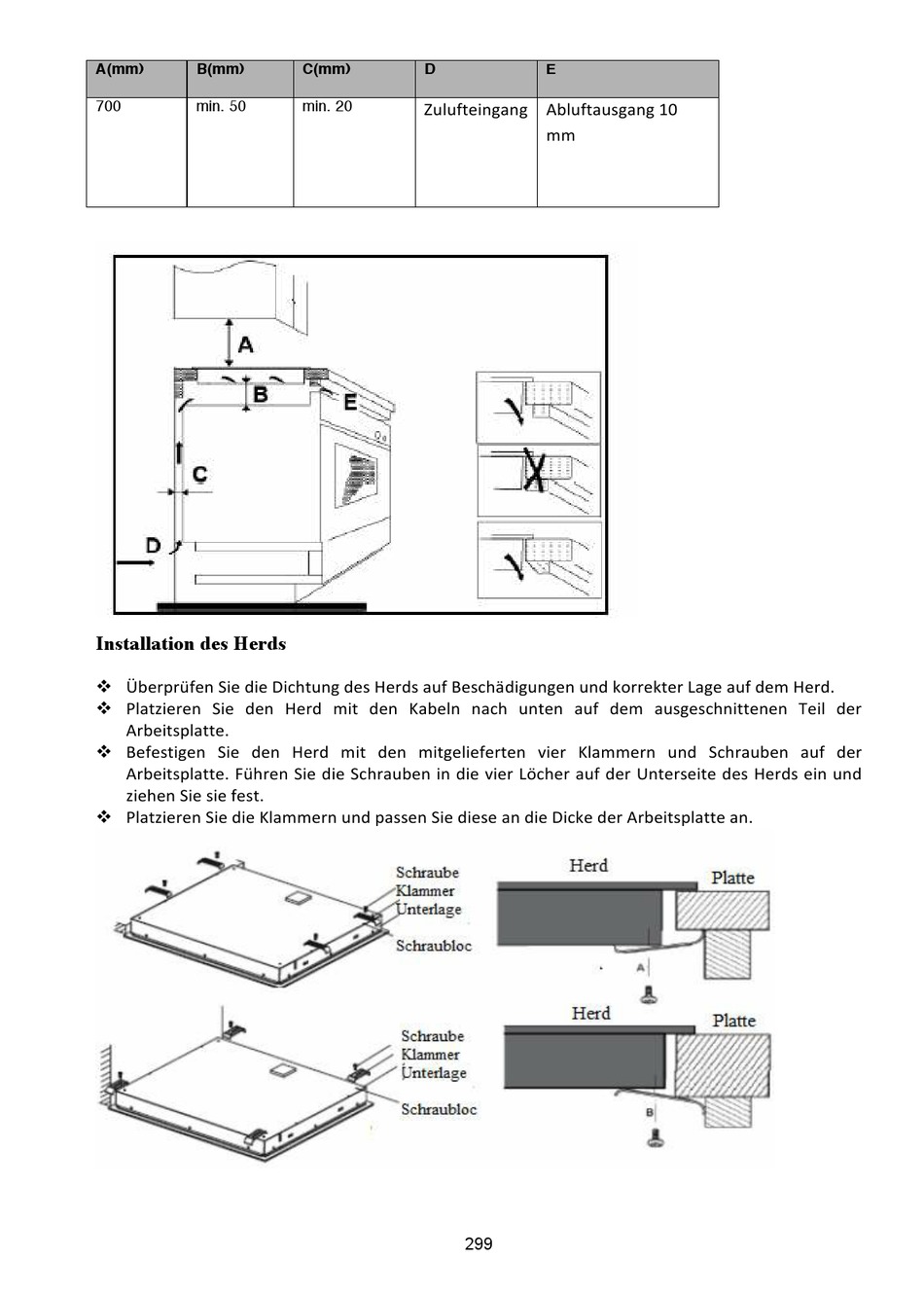

Installation des Herds
 Überprüfen Sie die Dichtung des Herds auf Beschädigungen und korrekter Lage auf dem Herd.
 Platzieren Sie den Herd mit den Kabeln nach unten auf dem ausgeschnittenen Teil der
Arbeitsplatte.
 Befestigen Sie den Herd mit den mitgelieferten vier Klammern und Schrauben auf der
Arbeitsplatte. Führen Sie die Schrauben in die vier Löcher auf der Unterseite des Herds ein und
ziehen Sie sie fest.
 Platzieren Sie die Klammern und passen Sie diese an die Dicke der Arbeitsplatte an.
C(mm) D
min. 20
Zulufteingang Abluftausgang 10
E
mm
