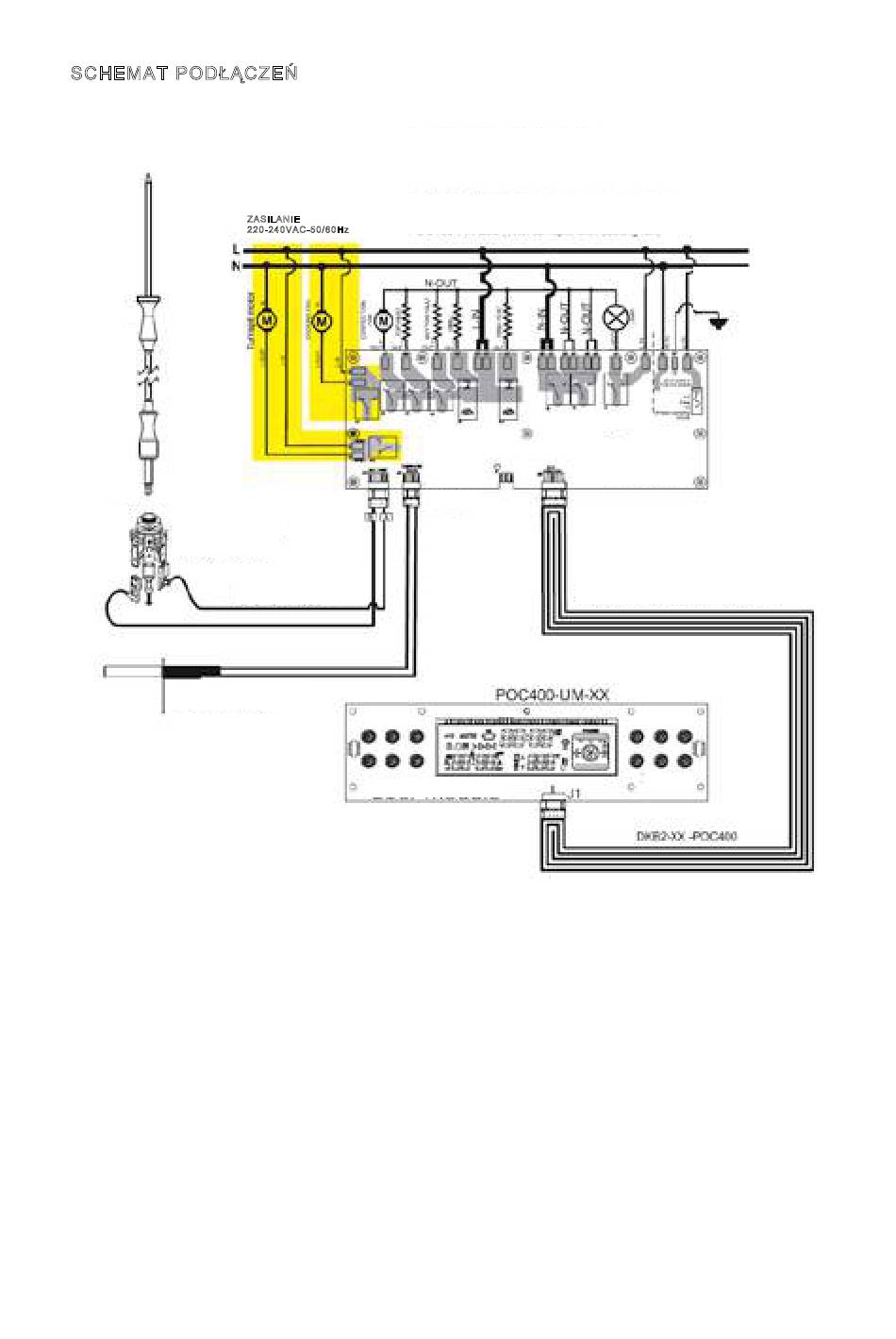

SCHEMAT PODŁĄCZEŃ
TERMOSONDA
CWFG1503XB006
GNIAZDO
WRB9006-RCL
GNIAZDO MUSI BYĆ
PODŁACZONE DO MASY
CZUJNIK PT 1000
PT-1000-M2-XXX
ZASILANIE
220-240VAC-50/60Hz
TERMOSONDA
PRZEWÓD DANYCH Z
GNIAZDA TERMOSONDY
MPC-RCP-F-80cm
PANEL OBSŁUGOWY
SCHEMAT PODŁĄCZEŃ POC400
POC-400-PM-E00 (bez rożna, z wentylatorem chłodzącym)
POC-400-PM-E01 (bez rożna i wentylatora chłodzącego)
POC-400-PM-E02 (z rożnem i wentylatorem chłodzącym)
CZUJNIK
TEMPERATURY
PRZEWÓD DANYCH Z PANELU
OBSŁUGOWEGO I ZASILANIE
PANELU OBSŁUGOWEGO
Strona 9 / 9
237
Niezbędne
podłączenie do
masy!!!
Moduł
zasilania
