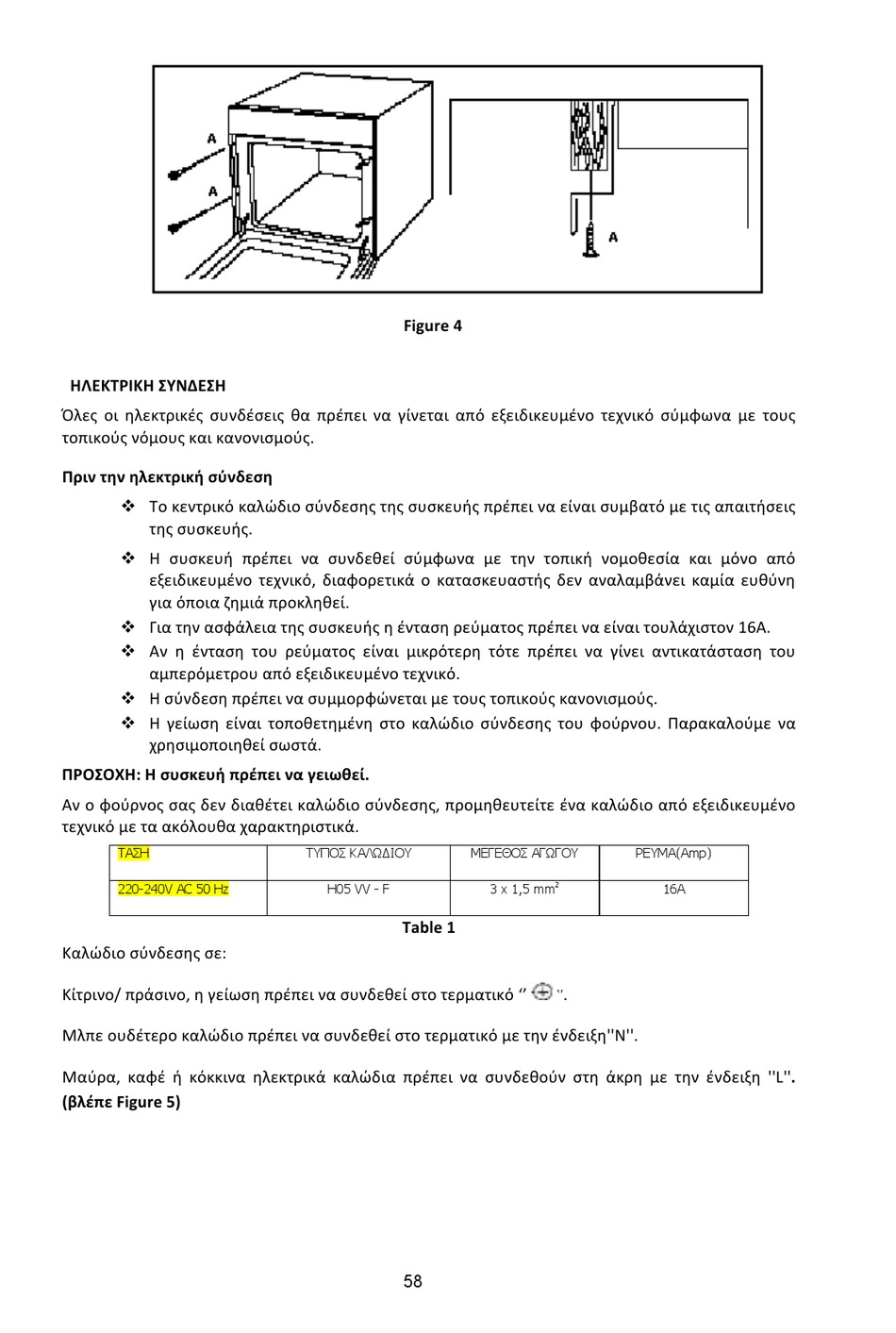

Ηλεκτρική Σύνδεση - Pyramis 201045 Installations- Und Gebrauchsanleitung

ΗΛΕΚΤΡΙΚΗ Σ ΥΝΔΕΣΗ
Όλες οι ηλεκτρικές συνδέσεις θα πρέπει να γίνεται από εξειδικευμένο τεχνικό σύμφωνα με τους
τοπικούς νόμους και κανονισμούς.
Πριν τ ην η λεκτρική σ ύνδεση
 Το κεντρικό καλώδιο σύνδεσης της συσκευής πρέπει να είναι συμβατό με τις απαιτήσεις
της συσκευής.
 Η συσκευή πρέπει να συνδεθεί σύμφωνα με την τοπική νομοθεσία και μόνο από
εξειδικευμένο τεχνικό, διαφορετικά ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη
για όποια ζημιά προκληθεί.
 Για την ασφάλεια της συσκευής η ένταση ρεύματος πρέπει να είναι τουλάχιστον 16A.
 Αν η ένταση του ρεύματος είναι μικρότερη τότε πρέπει να γίνει αντικατάσταση του
αμπερόμετρου από εξειδικευμένο τεχνικό.
 Η σύνδεση πρέπει να συμμορφώνεται με τους τοπικούς κανονισμούς.
 Η γείωση είναι τοποθετημένη στο καλώδιο σύνδεσης του φούρνου. Παρακαλούμε να
χρησιμοποιηθεί σωστά.
ΠΡΟΣΟΧΗ: Η σ υσκευή π ρέπει ν α γ ειωθεί.
Αν ο φούρνος σας δεν διαθέτει καλώδιο σύνδεσης, προμηθευτείτε ένα καλώδιο από εξειδικευμένο
τεχνικό με τα ακόλουθα χαρακτηριστικά.
ΤΑΣΗ
220-240V AC 50 Hz
Καλώδιο σύνδεσης σε:
Κίτρινο/ πράσινο, η γείωση πρέπει να συνδεθεί στο τερματικό ''
Μλπε ουδέτερο καλώδιο πρέπει να συνδεθεί στο τερματικό με την ένδειξη''N''.
Μαύρα, καφέ ή κόκκινα ηλεκτρικά καλώδια πρέπει να συνδεθούν στη άκρη με την ένδειξη ''L''.
(βλέπε F igure 5 )
Figure 4
ΤΥΠΟΣ ΚΑΛΩΔΙΟΥ
H05 VV - F
Table 1
58
ΜΕΓΕΘΟΣ ΑΓΩΓΟΥ
2
3 x 1,5 mm
.
''
ΡΕΥΜΑ(Amp)
16A
