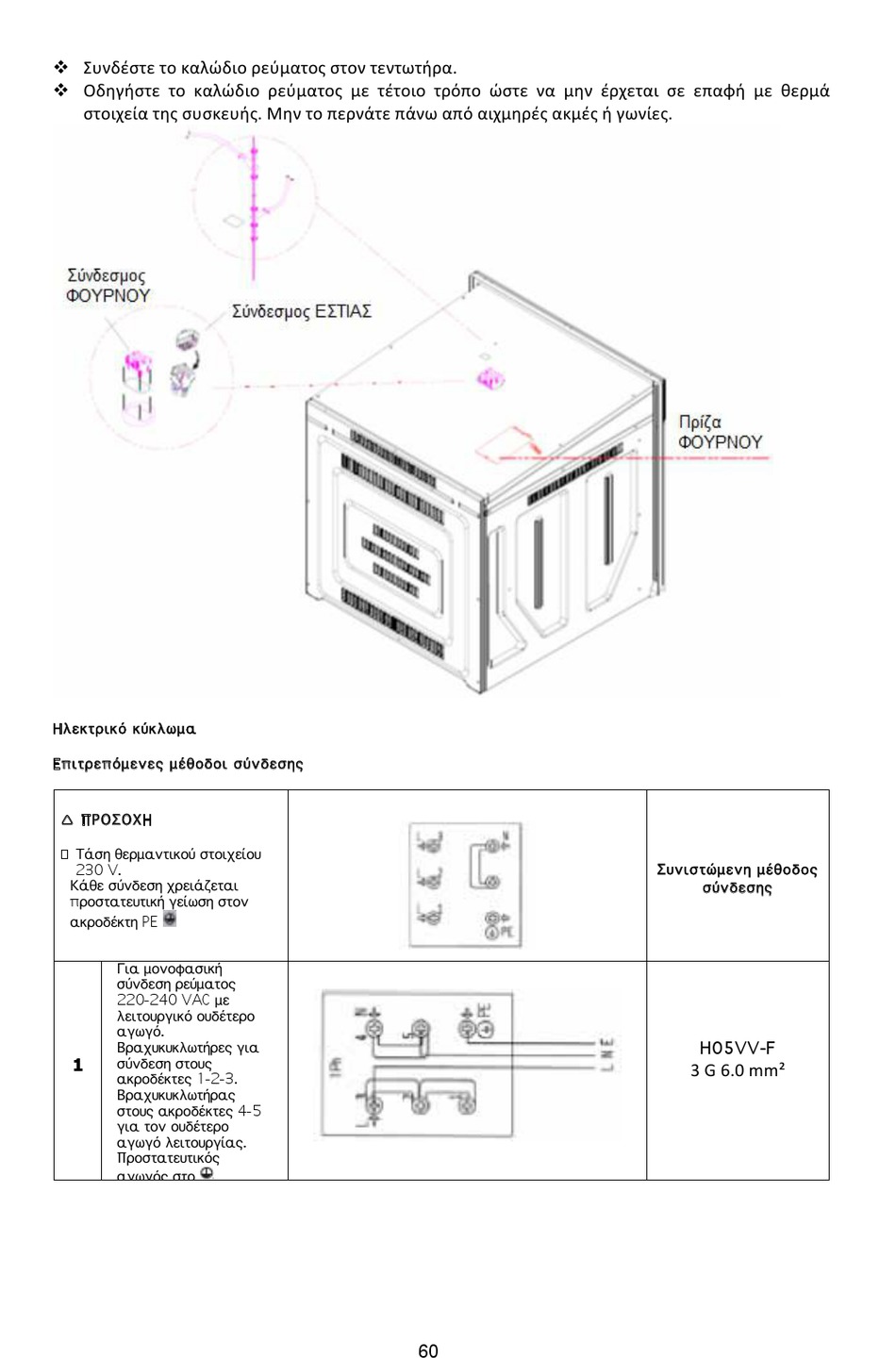

 Συνδέστε το καλώδιο ρεύματος στον τεντωτήρα.
 Οδηγήστε το καλώδιο ρεύματος με τέτοιο τρόπο ώστε να μην έρχεται σε επαφή με θερμά
στοιχεία της συσκευής. Μην το περνάτε πάνω από αιχμηρές ακμές ή γωνίες.
Ηλεκτρικό κύκλωμα
Επιτρεπόμενες μέθοδοι σύνδεσης
 ΠΡΟΣΟΧΗ
Τάση θερμαντικού στοιχείου
230 V.
Κάθε σύνδεση χρειάζεται
προστατευτική γείωση στον
ακροδέκτη PE
Για μονοφασική
σύνδεση ρεύματος
220-240 VAC με
λειτουργικό ουδέτερο
αγωγό.
Βραχυκυκλωτήρες για
σύνδεση στους
1
ακροδέκτες 1-2-3.
Βραχυκυκλωτήρας
στους ακροδέκτες 4-5
για τον ουδέτερο
αγωγό λειτουργίας.
Προστατευτικός
αγωγός στο .
60
Συνιστώμενη μέθοδος
σύνδεσης
H05VV-F
3 G 6.0 mm²
