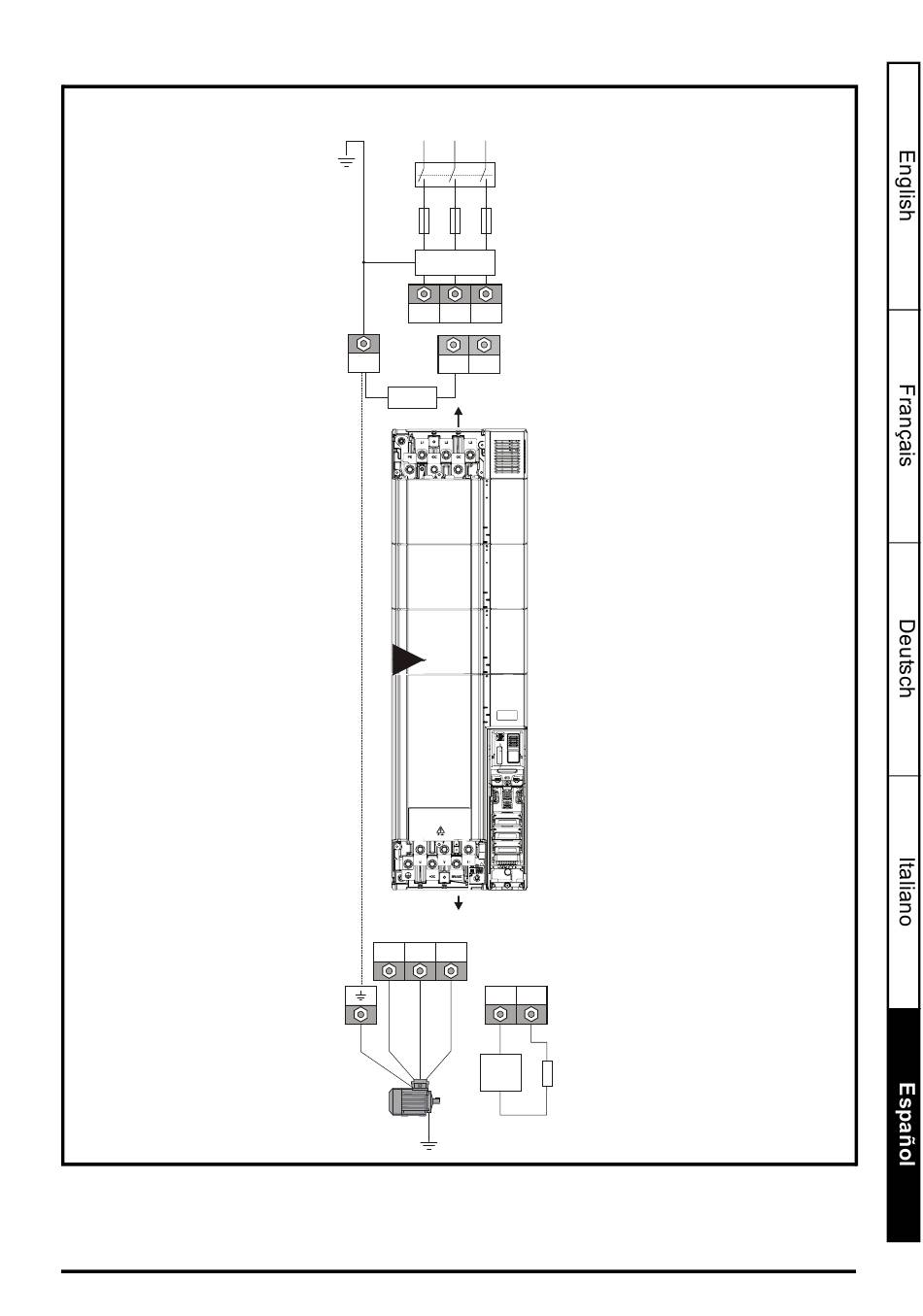

Figura 12-4 Conexiones de alimentación y a tierra en el tamaño 9A
En los accionamientos de tamaño 9A se utilizan para las conexiones de alimentación y a tierra las
bornas M10 situadas en los terminales de alimentación y motor. Consulte la Figura 12-4.
Unidrive M200/M201/M300 Guía detallada
Edición: 2
Conexiones de entrada
Alimentación
de red
Tierra de
alimentación
L1 L2 L3
Fusibles
Filtro EMC
opcional
L1 L2 L3
PE
+CC -CC
Filtro EMC
interno
9A 9A
Conexiones de salida
U V W
+CC
Dispositivo de
protección de
sobrecarga
térmica
Motor
Conexión a tierra
opcional
BR
Resistencia
de frenado
opcional
