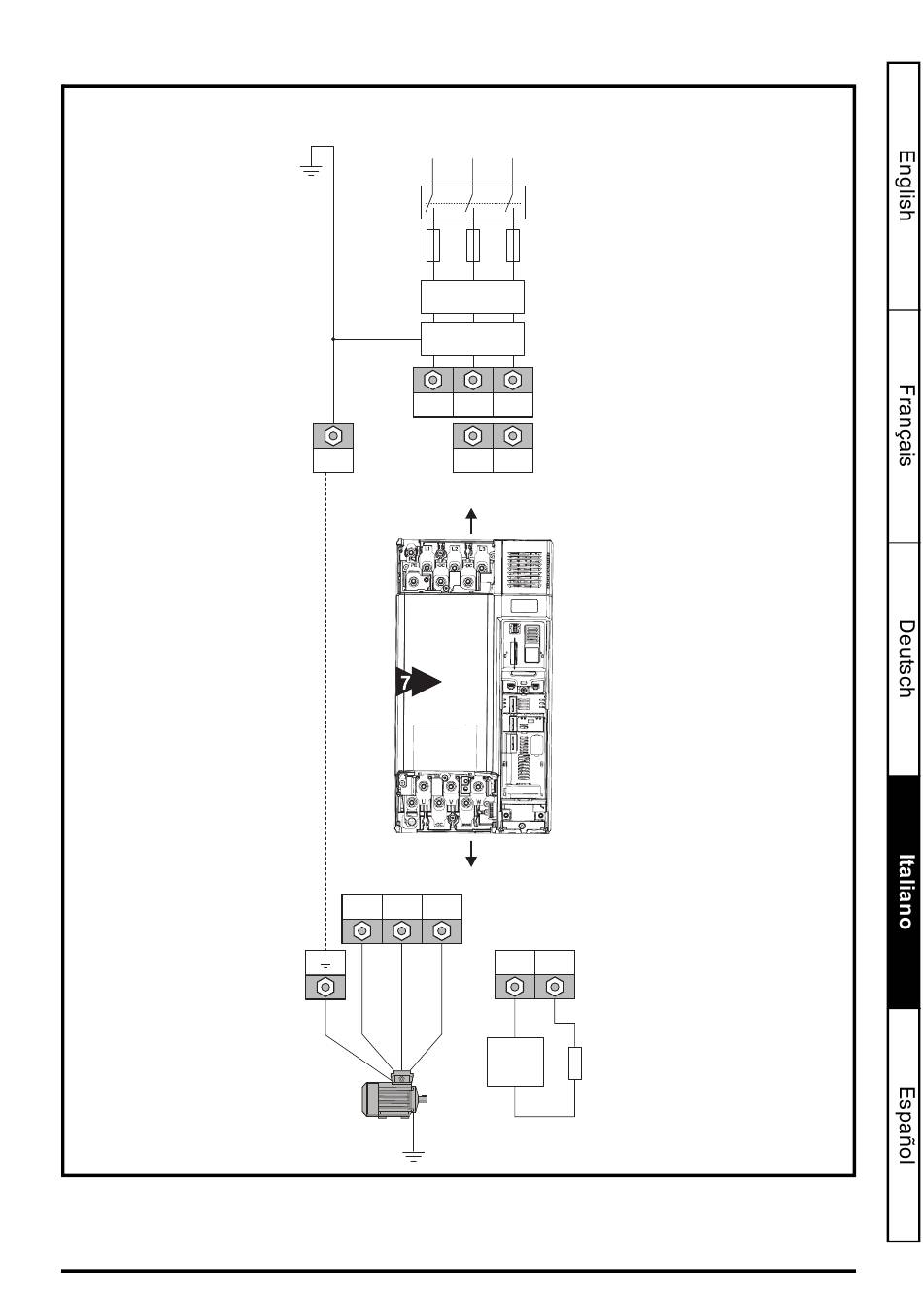

Figura 12-3 Connessioni di terra e di alimentazione delle taglie 7 e 8 (nella figura la taglia 7)
Nella taglia 7 e 8, le connessioni di terra del motore e dell'alimentazione sono realizzate mediante le
viti prigioniere M8 situate vicino ai terminali dell'alimentazione e del motore. Vedere la Figura 12-3.
Guida dettagliata a Unidrive M200/M201/M300
Versione numero: 2
Connessioni di ingresso
Alimentazione
Terra
alimentazione
L1
Fusibili
Induttanza di
linea opzionale
Filtro EMC
opzionale
L1
PE +DC -DC
8
Connessioni di uscita
U V W
Motore
Connessione
opzionale di terra
di rete
L2 L3
L2 L3
+DC BR
Dispositivo di
Resistenza
protezione da
di frenatura
sovraccarico
opzionale
termico
