Nidec Unidrive M200 Schritt-Für-Schritt-Anleitung Seite 31

Raccordements d'alimentation et mise à la terre

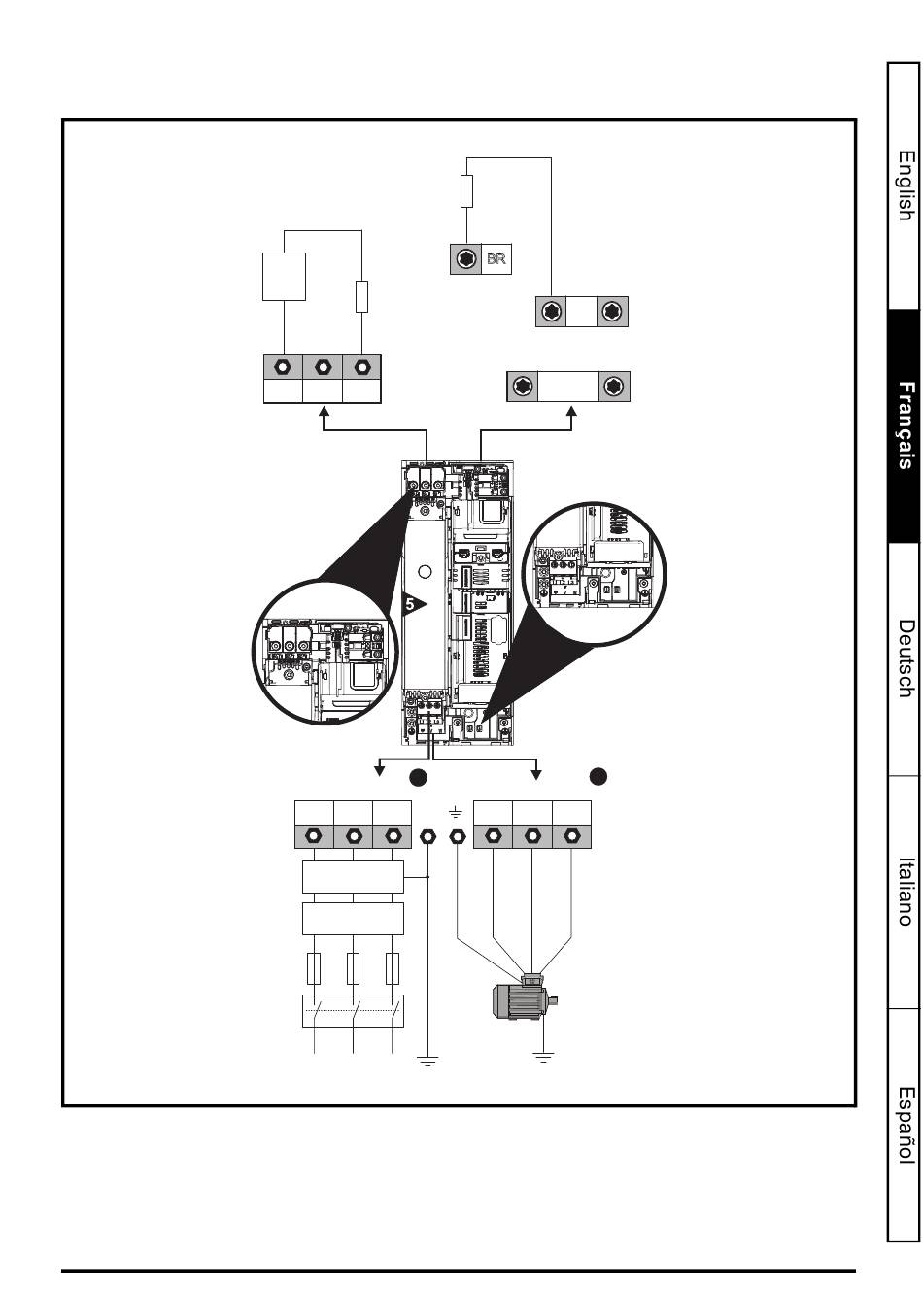

Figure 12-1 Raccordements d'alimentation et de mise à la terre de la taille 5
Le bornier supérieur (1) sert au raccordement de l'alimentation AC.
Le bornier inférieur (2) sert au branchement du moteur.
Sur les modèles de taille 5, les raccordements de mise à la terre de l'alimentation et du moteur
s'effectuent sur les goujons M5 situés de part et d'autre du connecteur débrochable de puissance.
Voir la Figure 12-1.
Guide pas à pas pour l'Unidrive M200/M201/M300
Édition : 2
Connexions DC / Freinage
Résistance de freinage
optionnelle montée
sur le radiateur
Protection
thermique
Résistance de freinage
externe optionnelle
DC + DC - BR
1
Connexions AC
L1 L2 L3 PE
Filtre CEM
optionnel
Self de ligne
optionnelle
Fusibles
L1 L2 L3
Masse de
Alimentation
l'alimentation
réseau
BR
+DC
-DC
2
Connexions moteur
U V W
Moteur
Raccordement à
la terre optionnel
