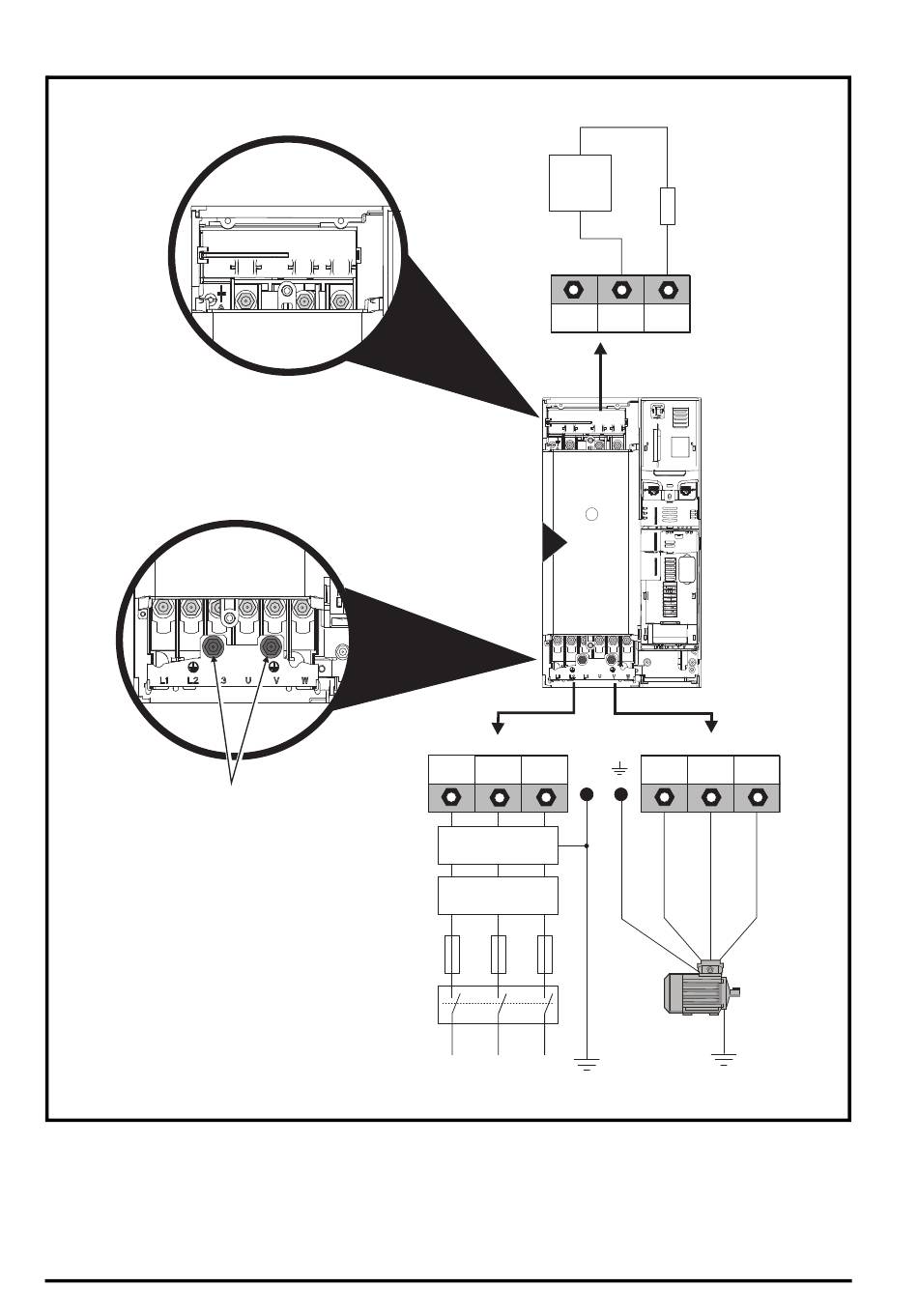

Figura 12-2 Connessioni di terra e di alimentazione della taglia 6
Viti prigioniere
di messa a terra
Nella taglia 6, le connessioni di terra del motore e dell'alimentazione sono realizzate mediante le viti
prigioniere M6 situate sopra i terminali dell'alimentazione e del motore. Vedere la Figura 12-2.
66
Connessioni c.c.
Dispositivo di
protezione da
sovraccarico
termico
DC - DC +
6
Connessioni c.a.
L1 L2 L3 PE
Filtro EMC
opzionale
Induttanza di
linea opzionale
Fusibili
L1 L2 L3
Terra
Alimentazione
alimentazione
di rete
Guida dettagliata a Unidrive M200/M201/M300
(c.c. e frenatura)
Resistenza
di frenatura
opzionale
BR
Connessioni motore
U V W
Motore
Connessione
opzionale di terra
