Nidec Unidrive M200 Schritt-Für-Schritt-Anleitung Seite 50

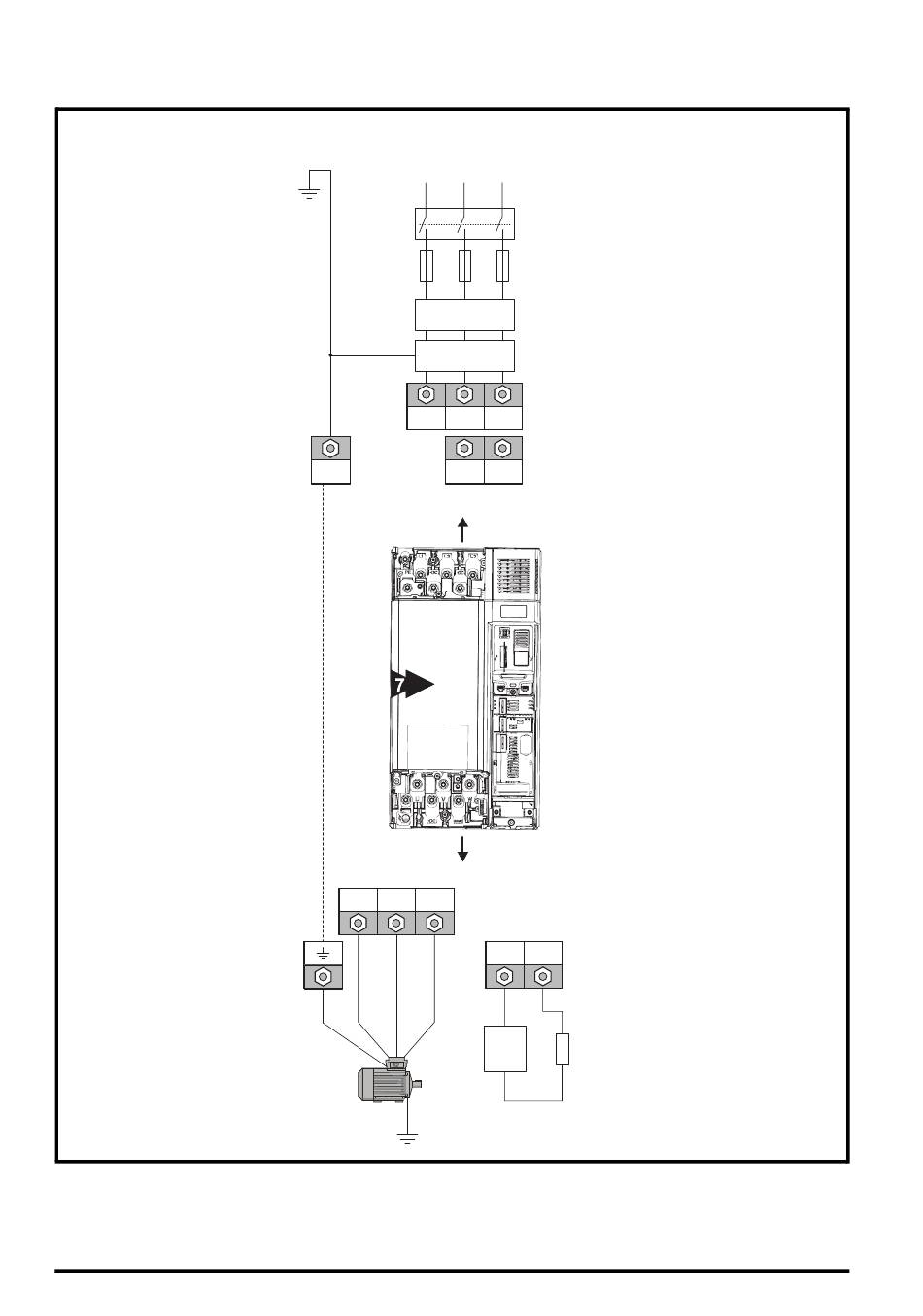

Abbildung 12-3 Baugrößen 7 und 8 – Strom- und Erdungsanschlüsse
(Abbildung zeigt Baugröße 7)
Bei Umrichtern der Baugröße 7 und 8 wird die Erdung von Netz- und Motoranschluss durch die M8-
Erdungsbolzen vorgenommen, die sich über den Netz- und Motoranschlussklemmen befinden.
Siehe Abbildung 12-3.
50
Eingangsanschlüsse
Netz-
versorgung
Erdung
L1 L2
Sicherungen
Optionale
Netzdrossel
Optionales
EMV-Filter
L1 L2
PE +DC -DC
8
Ausgangsanschlüsse
U V W
Motor
Optionale
Erdverbindung
Schritt-für-Schritt-Anleitung Unidrive M200/M201/M300
L3
L3
+DC BR
Thermische
Optionaler
Überlast-
Brems-
schutz-
widerstand
einrichtung
Ausgabenummer: 2
