Conexiones de alimentación y de conexión a tierra

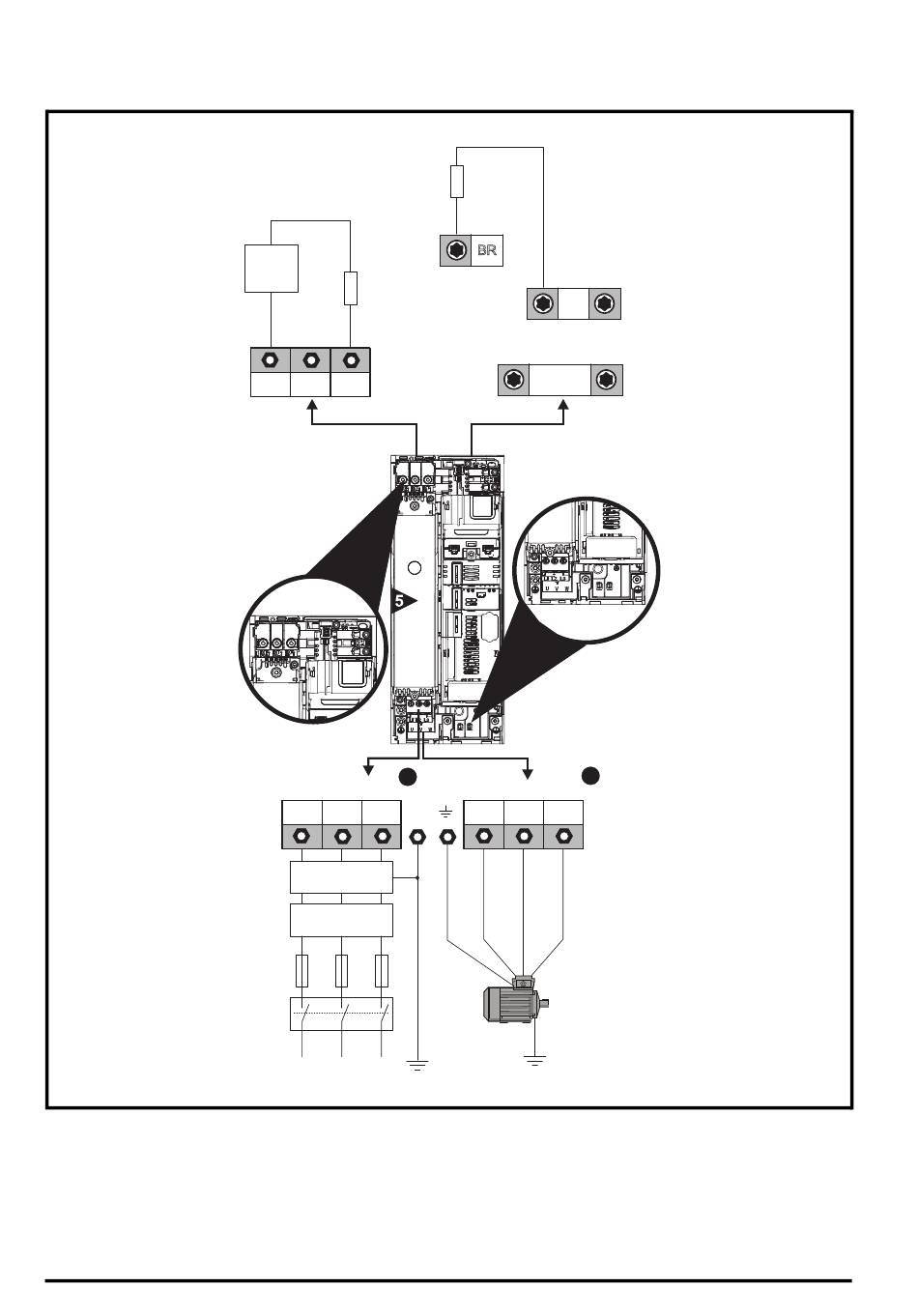

Figura 12-1 Conexiones de alimentación y a tierra en el tamaño 5
Para la conexión de alimentación CA se utiliza el bloque de terminales superior (1).
Para la conexión del motor se utiliza el bloque de terminales inferior (2).
En los accionamientos de tamaño 5, las conexiones de alimentación y puesta a tierra del motor se
efectúan en las bornas M5, situadas cerca del conector de alimentación enchufable. Consulte la
Figura 12-1.
82
Conexiones de CC/frenado
Resistencia de frenado
opcional montada en
el disipador térmico
(M600 y superiores)
Dispositivo de
protección de
sobrecarga
Resistencia de
térmica
frenado externa
opcional
CC + CC - BR
1
Conexiones de CA
L1 L2 L3 PE
Filtro EMC
opcional
Reactor de
línea opcional
Fusibles
L1 L2 L3
Tierra de
Alimentación
alimentación
de red
BR
+CC
-CC
2
Conexiones del motor
U V W
Motor
Conexión a tierra
opcional
