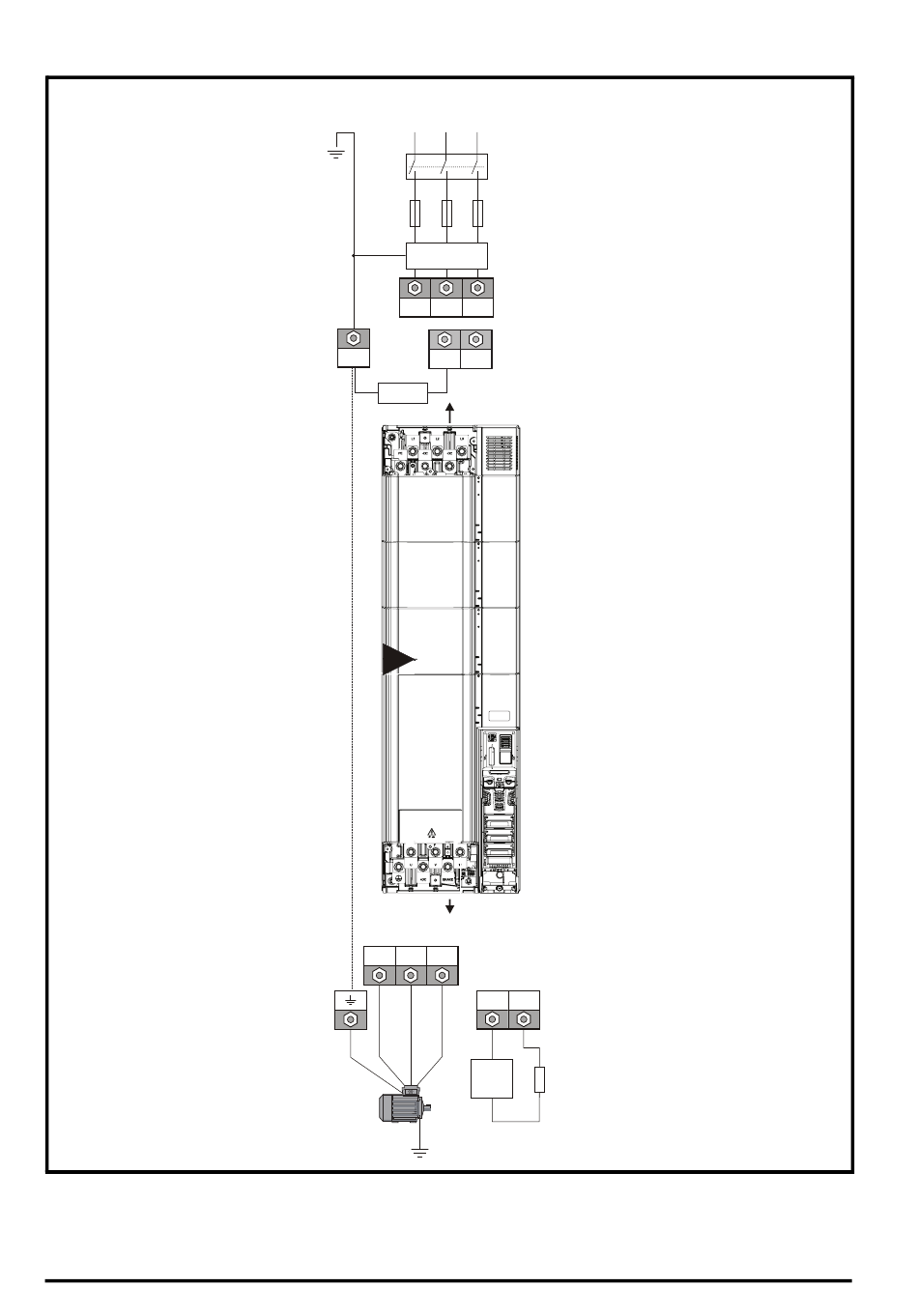

Figura 12-4 Connessioni di terra e di alimentazione della taglia 9A
Nella taglia 9A, le connessioni di terra del motore e dell'alimentazione sono realizzate mediante le viti
prigioniere M10 situate vicino ai terminali dell'alimentazione e del motore. Vedere la Figura 12-4.
68
Connessioni di ingresso
Alimentazione
di rete
Terra
alimentazione L1 L2 L3
Fusibili
Filtro EMC
opzionale
L1 L2 L3
PE
+DC -DC
Filtro EMC
interno
9A 9A
Connessioni di uscita
U V W
+DC
Dispositivo di
protezione da
sovraccarico
termico
Motore
Connessione
opzionale di terra
Guida dettagliata a Unidrive M200/M201/M300
BR
Resistenza
di frenatura
opzionale
