Nidec Unidrive M200 Schritt-Für-Schritt-Anleitung Seite 51

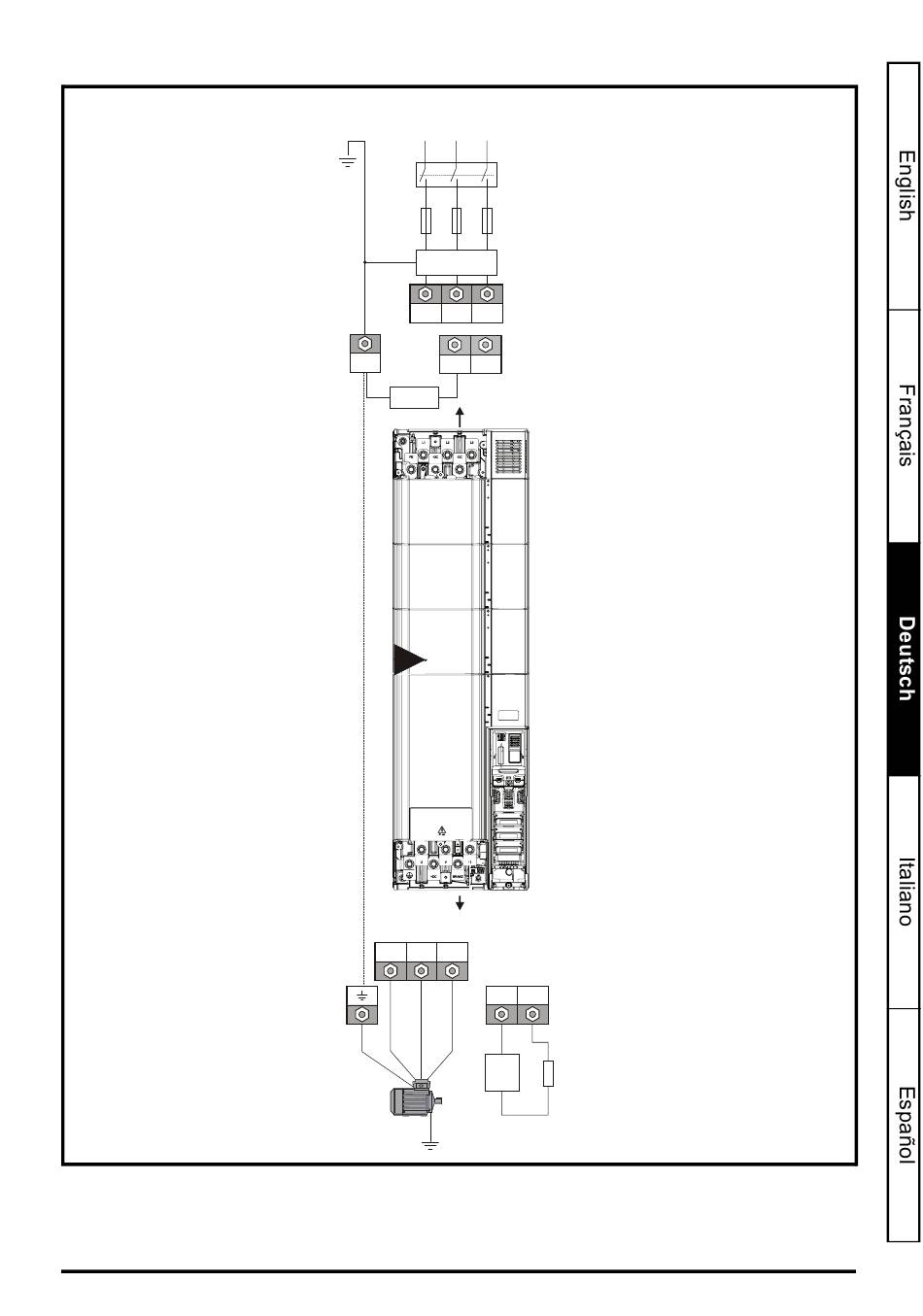

Abbildung 12-4 Baugröße 9A – Strom- und Erdungsanschlüsse
Bei Umrichtern der Baugröße 9A wird die Erdung von Netz- und Motoranschluss durch die M10-
Erdungsbolzen vorgenommen, die sich über den Netz- und Motoranschlussklemmen befinden.
Siehe Abbildung 12-4.
Schritt-für-Schritt-Anleitung Unidrive M200/M201/M300
Ausgabenummer: 2
Eingangsanschlüsse
Netz-
versorgung
L1 L2 L3
Erdung
Sicherungen
Optionales
EMV-Filter
L1 L2 L3
PE
+DC -DC
Internes
EMV-Filter
9A 9A
Ausgangsanschlüsse
U V W
+DC
Thermische
Überlast-
schutz-
einrichtung
Motor
Optionale
Erdverbindung
BR
Optionaler
Brems-
widerstand
51
