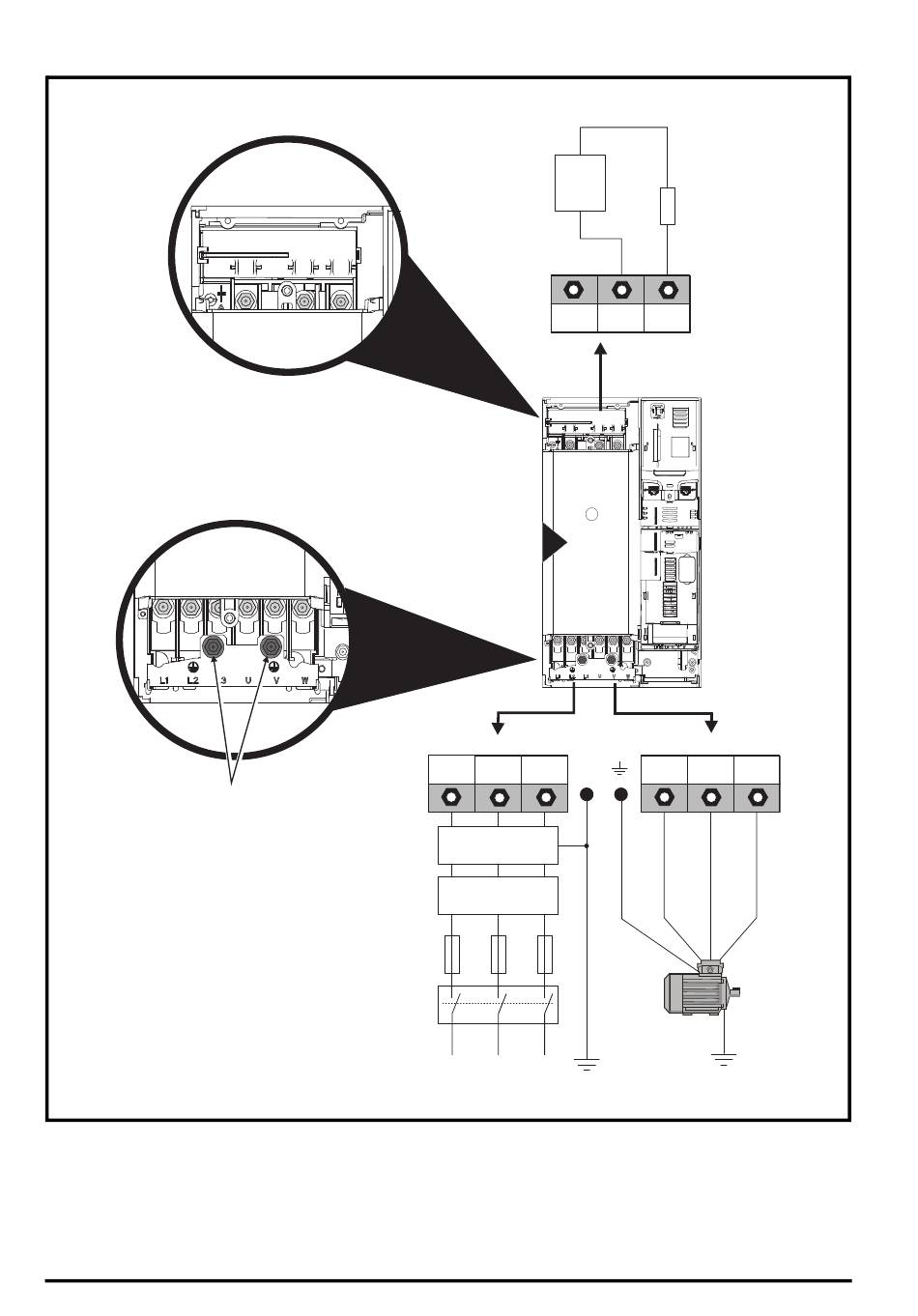

Figure 12-2 Raccordements d'alimentation et de mise à la terre de la taille 6
Goujons de
mise à la terre
Sur les modèles de taille 6, les raccordements de mise à la terre de l'alimentation et du moteur
s'effectuent à l'aide des goujons M6 situés au-dessus des bornes d'alimentation et du moteur.
Voir la Figure 12-2.
32
Connexions DC
(Bornes DC et de freinage)
Protection
thermique
DC - DC +
6
Connexions AC
L1 L2 L3 PE
Filtre CEM
optionnel
Self de ligne
optionnelle
Fusibles
L1 L2 L3
Masse de
Alimentation
l'alimentation
réseau
Guide pas à pas pour l'Unidrive M200/M201/M300
Résistance
de freinage
optionnelle
BR
Connexions moteur
U V W
Moteur
Raccordement à
la terre optionnel
