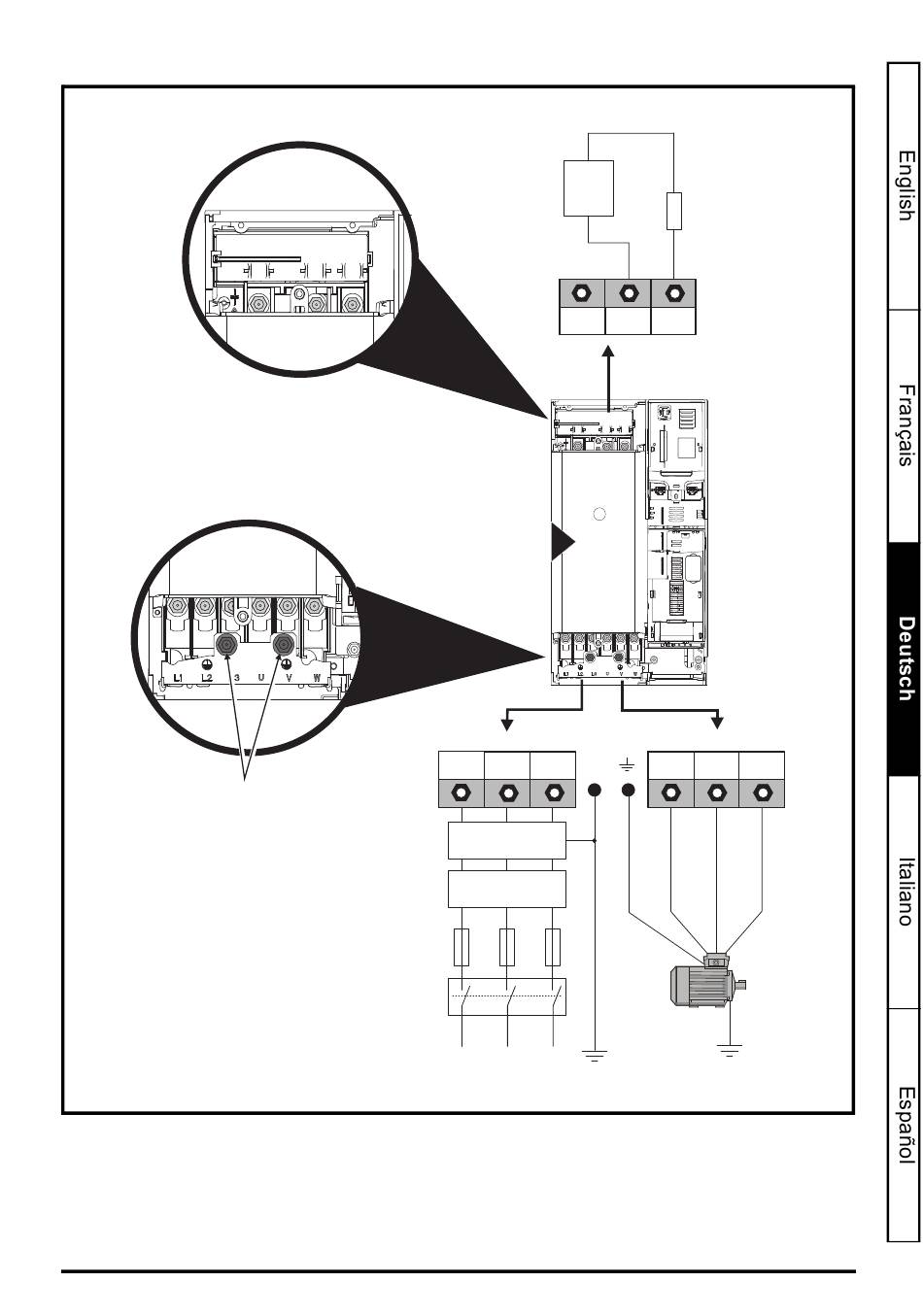

Abbildung 12-2 Baugröße 6 – Strom- und Erdungsanschlüsse
Erdverbindungsbolzen
Bei Umrichtern der Baugröße 6 wird die Erdung von Netz- und Motoranschluss durch die M6-
Erdungsbolzen vorgenommen, die sich über den Netz- und Motoranschlussklemmen befinden.
Siehe Abbildung 12-2.
Schritt-für-Schritt-Anleitung Unidrive M200/M201/M300
Ausgabenummer: 2
(Zwischenkreis und Bremschopper)
Thermische
Überlast-
einrichtung
DC - DC +
6
AC-Anschlüsse
L1 L2 L3
Optionales
EMV-Filter
Optionale
Netzdrossel
Sicherungen
L1 L2 L3
Netz-
versorgung
DC-Anschlüsse
schutz-
Optionaler
Brems-
widerstand
BR
Motoranschlüsse
PE U V
Motor
Optionale
Erdung
Erdverbindung
W
