PASO 6: Extracción de la tapa de terminales

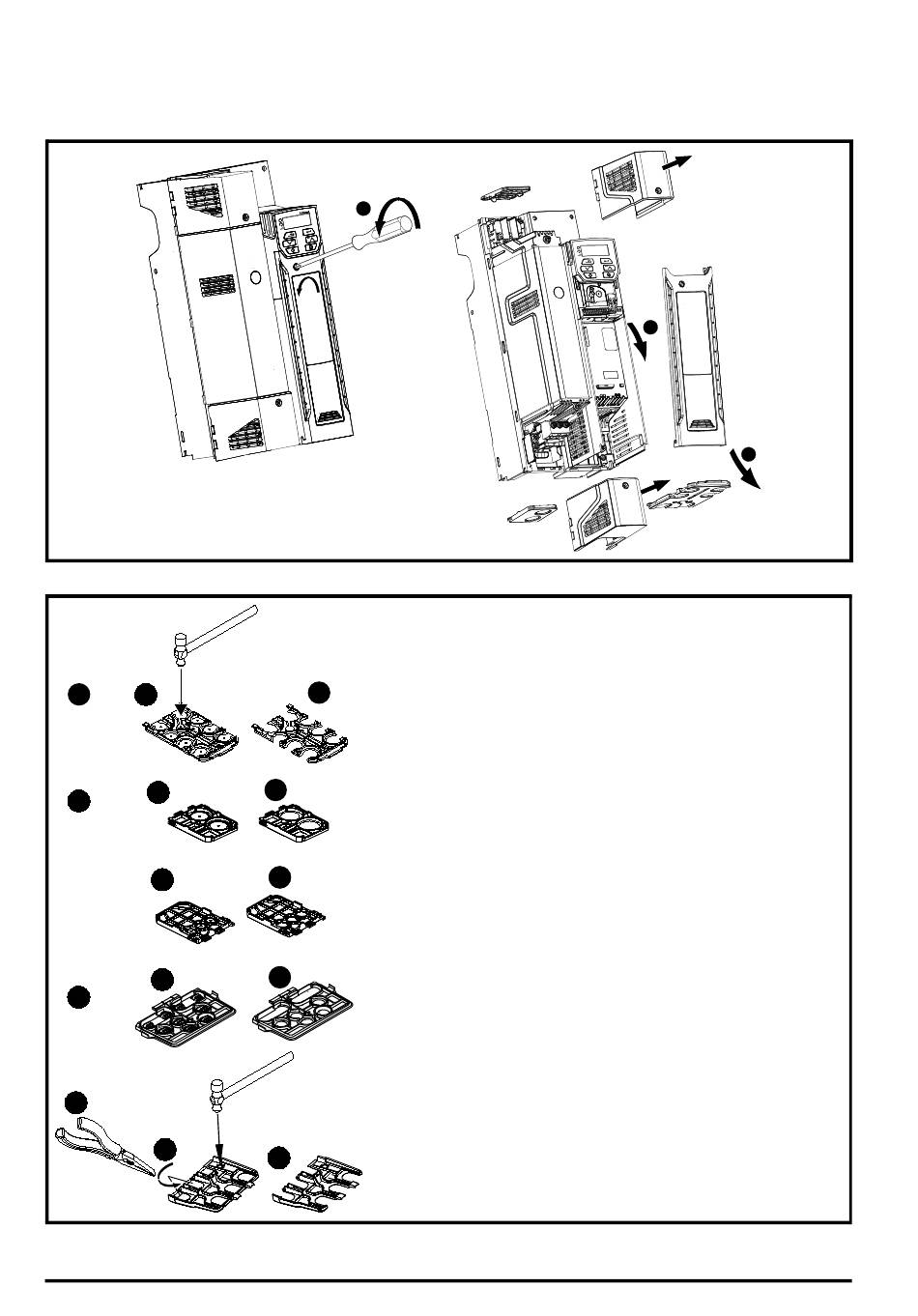

1. Utilice un destornillador de punta plana para girar el cierre de la tapa de terminales a la izquierda unos 30°.
2. Deslice la tapa de terminales hacia abajo.
3. Extraiga la tapa de terminales en la dirección indicada.
Extracción de los puntos de ruptura del guardamanos
A
1
1
B
1 1
1
C
D
3
74
1
2
A: Tamaños 5 a 9
B: Solo tamaño 5
2
C: Solo tamaño 6
D: Tamaños 7 a 9
Coloque el guardamanos en una superficie plana que sea sólida
y golpee los puntos de ruptura correspondientes con un martillo,
2 2
como se indica (1). Con los tamaños 7 y 9 se pueden utilizar
alicates para extraer los puntos de ruptura; para ello, aférrelos
con los alicates y gírelos de la manera indicada (3).
Continúe hasta que haya quitado todos los puntos de ruptura
(2). Quite las rebabas de corte o las aristas afiladas una vez
2
que haya eliminado los puntos de ruptura.
Se suministran arandelas guardamanos en la caja de ktis para
los tamaños 5 y 6.
