Connessioni di terra e di alimentazione

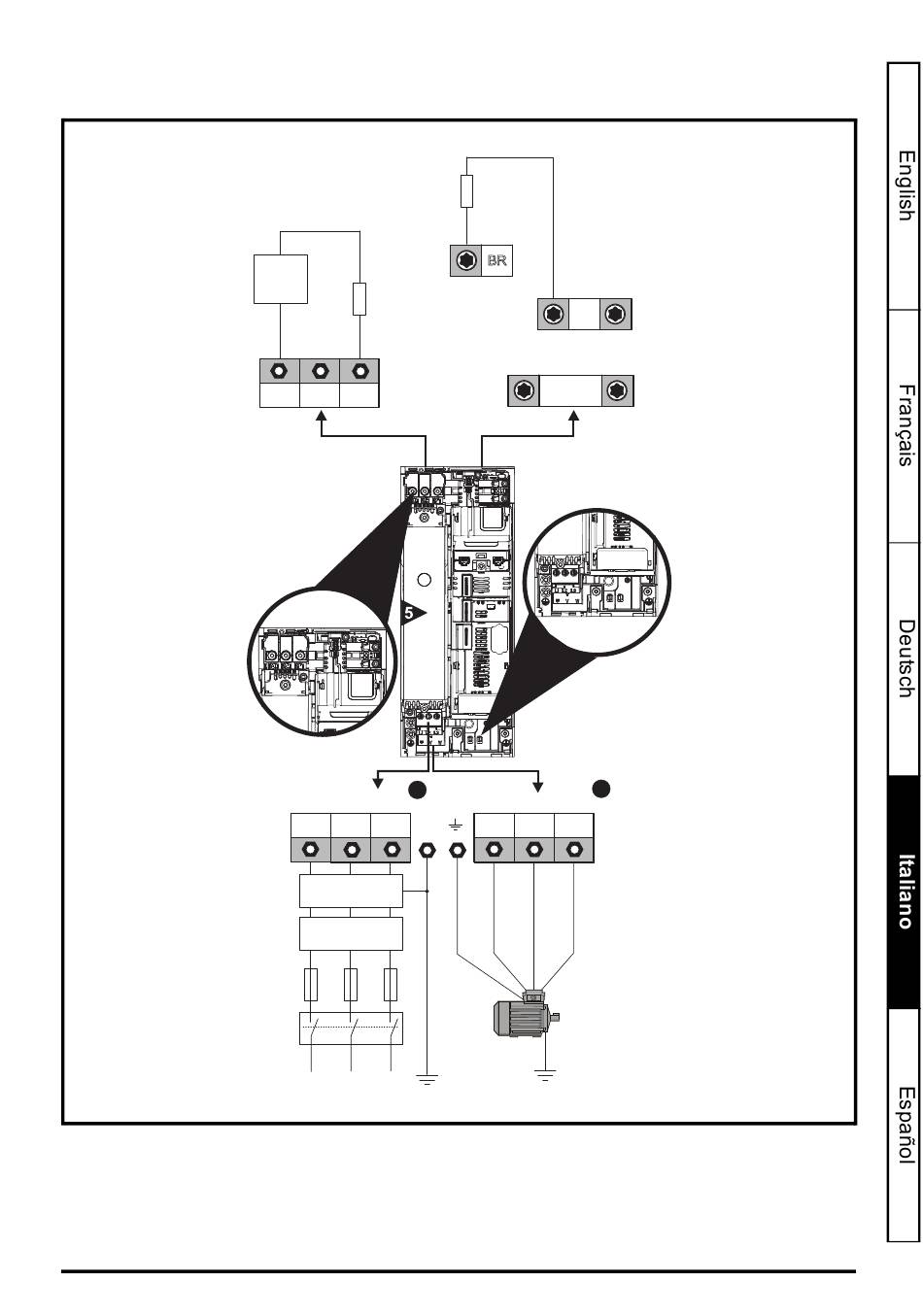

Figura 12-1 Connessioni di terra e di alimentazione della taglia 5
La morsettiera superiore (1) serve per il collegamento all'alimentazione in c.a.
La morsettiera inferiore (2) serve per il collegamento al motore.
Nella taglia 5, le connessioni di terra del motore e dell'alimentazione sono realizzate mediante le viti
prigioniere M5 situate vicino al connettore plug-in di alimentazione. Vedere la Figura 12-1.
Guida dettagliata a Unidrive M200/M201/M300
Versione numero: 2
Connessioni c.c. / freno
Resistenza di frenatura
opzionale installata
sul dissipatore
(M600 e superiori)
Dispositivo di
protezione da
sovraccarico
termico Resistenza di frenatura
esterna opzionale
DC + DC - BR
1
Connessioni c.a.
L1 L2 L3 PE
Filtro EMC
opzionale
Induttanza di
linea opzionale
Fusibili
L1 L2 L3
Terra
Alimentazione
alimentazione
di rete
BR
+DC
-DC
2
Connessioni motore
U V W
Motore
Connessione
opzionale di terra
65
