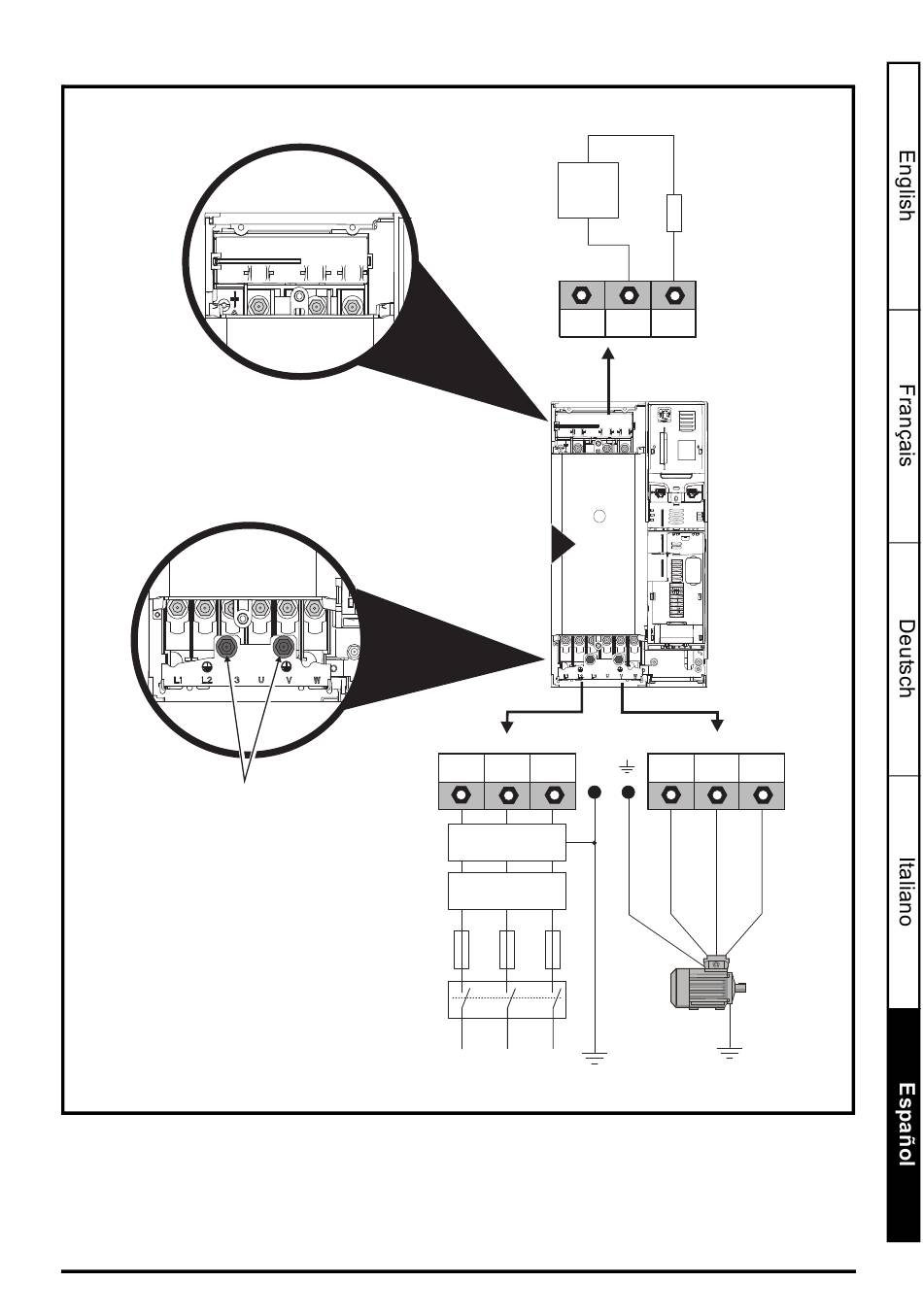

Figura 12-2 Conexiones de alimentación y a tierra en el tamaño 6
Bornas de
conexión a tierra
En los accionamientos de tamaño 6 se utilizan las bornas M6 de conexión a tierra situadas sobre los
terminales de alimentación y motor. Consulte la Figura 12-2.
Unidrive M200/M201/M300 Guía detallada
Edición: 2
Conexiones de CC
Dispositivo de
protección de
sobrecarga
térmica
CC - DC +
6
Conexiones de CA
L1 L2 L3 PE
Filtro EMC
opcional
Reactor de
línea opcional
Fusibles
L1 L2 L3
Tierra de
Alimentación
alimentación
de red
(CC y frenado)
Resistencia
de frenado
opcional
BR
Conexiones del motor
U V W
Motor
Conexión a tierra
opcional
