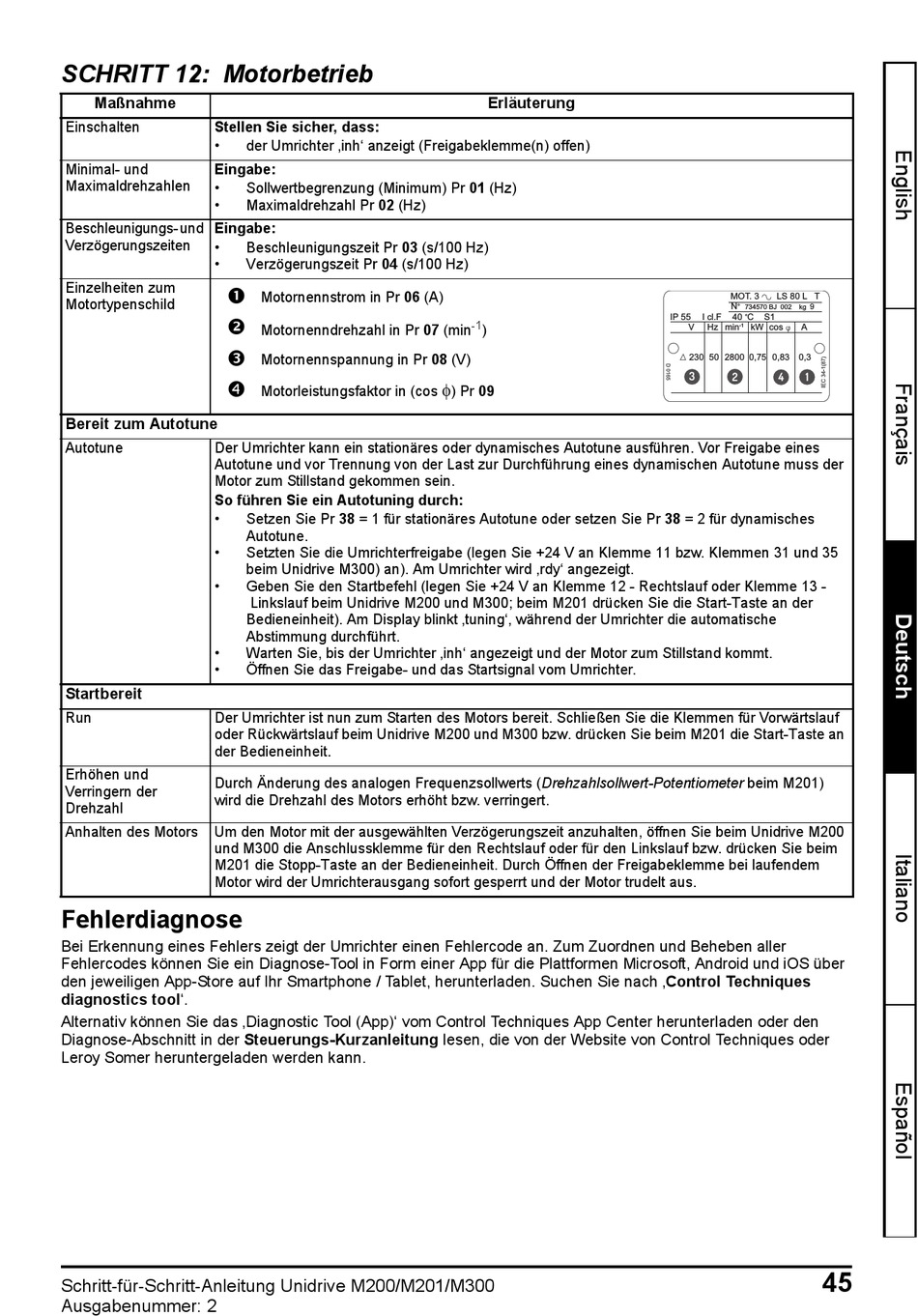

SCHRITT 12: Motorbetrieb
Maßnahme
Einschalten Stellen Sie sicher, dass:
•
Minimal- und Eingabe:
Maximaldrehzahlen
•
•
Beschleunigungs- und Eingabe:
Verzögerungszeiten
•
•
Einzelheiten zum

Motortypenschild



Bereit zum Autotune
Autotune Der Umrichter kann ein stationäres oder dynamisches Autotune ausführen. Vor Freigabe eines
Autotune und vor Trennung von der Last zur Durchführung eines dynamischen Autotune muss der
Motor zum Stillstand gekommen sein.
So führen Sie ein Autotuning durch:
•
•
•
•
•
Startbereit
Run Der Umrichter ist nun zum Starten des Motors bereit. Schließen Sie die Klemmen für Vorwärtslauf
oder Rückwärtslauf beim Unidrive M200 und M300 bzw. drücken Sie beim M201 die Start-Taste an
der Bedieneinheit.
Erhöhen und
Durch Änderung des analogen Frequenzsollwerts (Drehzahlsollwert-Potentiometer beim M201)
Verringern der
wird die Drehzahl des Motors erhöht bzw. verringert.
Drehzahl
Anhalten des Motors Um den Motor mit der ausgewählten Verzögerungszeit anzuhalten, öffnen Sie beim Unidrive M200
und M300 die Anschlussklemme für den Rechtslauf oder für den Linkslauf bzw. drücken Sie beim
M201 die Stopp-Taste an der Bedieneinheit. Durch Öffnen der Freigabeklemme bei laufendem
Motor wird der Umrichterausgang sofort gesperrt und der Motor trudelt aus.
Fehlerdiagnose
Bei Erkennung eines Fehlers zeigt der Umrichter einen Fehlercode an. Zum Zuordnen und Beheben aller
Fehlercodes können Sie ein Diagnose-Tool in Form einer App für die Plattformen Microsoft, Android und iOS über
den jeweiligen App-Store auf Ihr Smartphone / Tablet, herunterladen. Suchen Sie nach ‚Control Techniques
diagnostics tool'.
Alternativ können Sie das ‚Diagnostic Tool (App)' vom Control Techniques App Center herunterladen oder den
Diagnose-Abschnitt in der Steuerungs-Kurzanleitung lesen, die von der Website von Control Techniques oder
Leroy Somer heruntergeladen werden kann.
Schritt-für-Schritt-Anleitung Unidrive M200/M201/M300
Ausgabenummer: 2
der Umrichter ‚inh' anzeigt (Freigabeklemme(n) offen)
Sollwertbegrenzung (Minimum) Pr 01 (Hz)
Maximaldrehzahl Pr 02 (Hz)
Beschleunigungszeit Pr 03 (s/100 Hz)
Verzögerungszeit Pr 04 (s/100 Hz)
Motornennstrom in Pr 06 (A)
Motornenndrehzahl in Pr 07 (min
Motornennspannung in Pr 08 (V)
Motorleistungsfaktor in (cos
Setzen Sie Pr 38 = 1 für stationäres Autotune oder setzen Sie Pr 38 = 2 für dynamisches
Autotune.
Setzten Sie die Umrichterfreigabe (legen Sie +24 V an Klemme 11 bzw. Klemmen 31 und 35
beim Unidrive M300) an). Am Umrichter wird ,rdy' angezeigt.
Geben Sie den Startbefehl (legen Sie +24 V an Klemme 12 - Rechtslauf oder Klemme 13 -
Linkslauf beim Unidrive M200 und M300; beim M201 drücken Sie die Start-Taste an der
Bedieneinheit). Am Display blinkt ‚tuning', während der Umrichter die automatische
Abstimmung durchführt.
Warten Sie, bis der Umrichter ‚inh' angezeigt und der Motor zum Stillstand kommt.
Öffnen Sie das Freigabe- und das Startsignal vom Umrichter.
Erläuterung
-1
)

) Pr 09
MOT. 3 LS 80 L T
N
9
734570 BJ 002 kg
IP 55 I cl.F 40 C S1
V Hz min -1 kW cos A
230 50 2800 0,75 0,83 0,3
3 2
