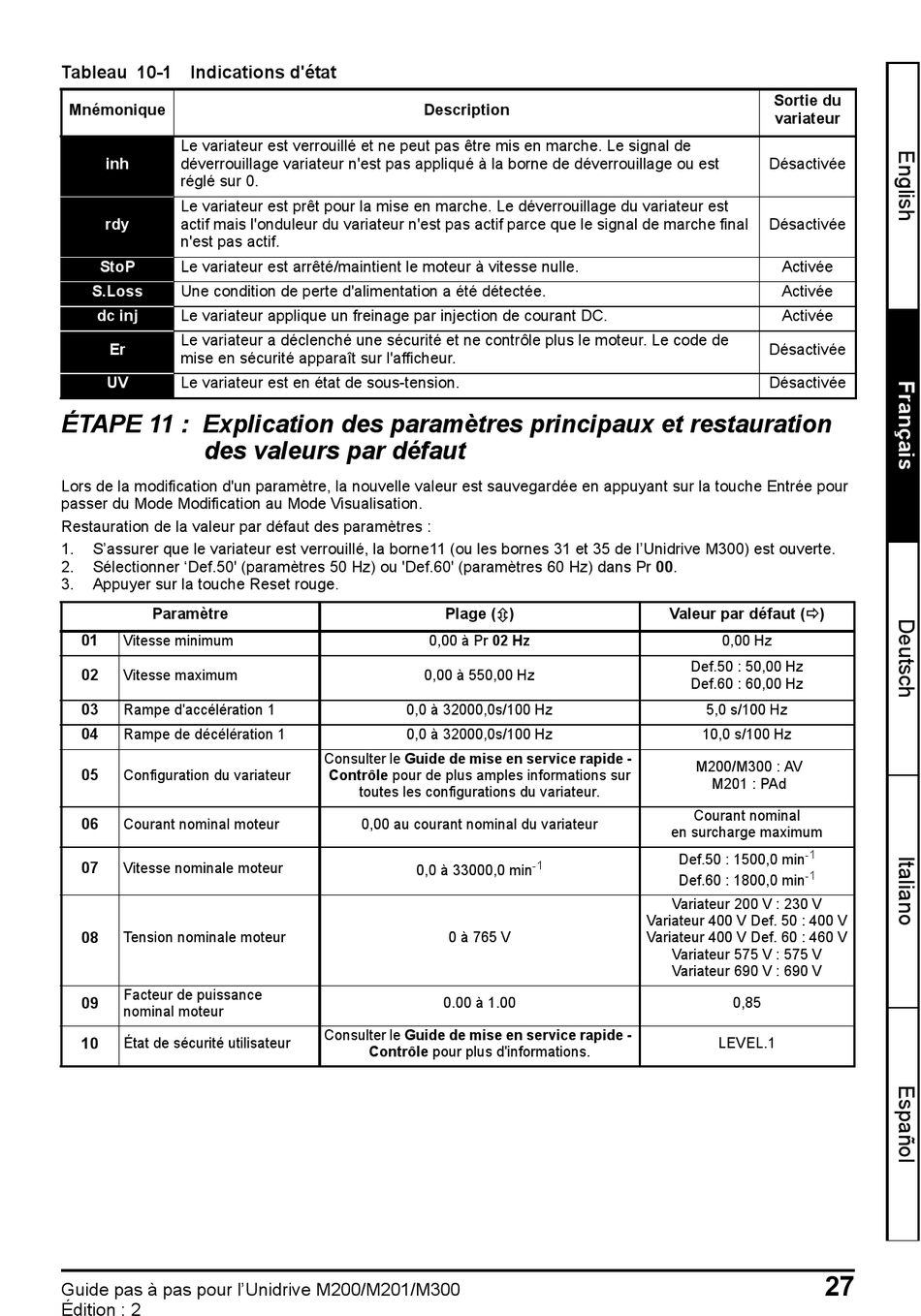

Tableau 10-1 Indications d'état
Mnémonique
Le variateur est verrouillé et ne peut pas être mis en marche. Le signal de
inh déverrouillage variateur n'est pas appliqué à la borne de déverrouillage ou est
réglé sur 0.
Le variateur est prêt pour la mise en marche. Le déverrouillage du variateur est
rdy actif mais l'onduleur du variateur n'est pas actif parce que le signal de marche final
n'est pas actif.
StoP Le variateur est arrêté/maintient le moteur à vitesse nulle.
S.Loss Une condition de perte d'alimentation a été détectée.
dc inj Le variateur applique un freinage par injection de courant DC.
Le variateur a déclenché une sécurité et ne contrôle plus le moteur. Le code de
Er
mise en sécurité apparaît sur l'afficheur.
UV Le variateur est en état de sous-tension.
ÉTAPE 11 : Explication des paramètres principaux et restauration
des valeurs par défaut
Lors de la modification d'un paramètre, la nouvelle valeur est sauvegardée en appuyant sur la touche Entrée pour
passer du Mode Modification au Mode Visualisation.
Restauration de la valeur par défaut des paramètres :
1. S'assurer que le variateur est verrouillé, la borne11 (ou les bornes 31 et 35 de l'Unidrive M300) est ouverte.
2. Sélectionner 'Def.50' (paramètres 50 Hz) ou 'Def.60' (paramètres 60 Hz) dans Pr 00.
3. Appuyer sur la touche Reset rouge.
Paramètre
01
Vitesse minimum
02
Vitesse maximum
03
Rampe d'accélération 1
04
Rampe de décélération 1
05
Configuration du variateur
06
Courant nominal moteur
07
Vitesse nominale moteur
08
Tension nominale moteur
Facteur de puissance
09
nominal moteur
10
État de sécurité utilisateur
Guide pas à pas pour l'Unidrive M200/M201/M300
Édition : 2
Description
Plage ()
0,00 à Pr 02 Hz
0,00 à 550,00 Hz
0,0 à 32000,0s/100 Hz
0,0 à 32000,0s/100 Hz
Consulter le Guide de mise en service rapide -
Contrôle pour de plus amples informations sur
toutes les configurations du variateur.
0,00 au courant nominal du variateur
0,0 à 33000,0 min
0 à 765 V
0.00 à 1.00
Consulter le Guide de mise en service rapide -
Contrôle pour plus d'informations.
Valeur par défaut ()
Def.50 : 50,00 Hz
Def.60 : 60,00 Hz
5,0 s/100 Hz
10,0 s/100 Hz
M200/M300 : AV
Courant nominal
en surcharge maximum
Def.50 : 1500,0 min
-1
Def.60 : 1800,0 min
Variateur 200 V : 230 V
Variateur 400 V Def. 50 : 400 V
Variateur 400 V Def. 60 : 460 V
Variateur 575 V : 575 V
Variateur 690 V : 690 V
Sortie du
variateur
Désactivée
Désactivée
Activée
Activée
Activée
Désactivée
Désactivée
0,00 Hz
M201 : PAd
-1
-1
0,85
LEVEL.1
