HINWEIS
Wenn eine EKG-Kurve zu klein oder ungenau ist, und die Elektroden sicher
und fest am Patienten befestigt sind, stellen Sie die Anzeige auf eine andere
Ableitung um.

11.3 EKG-Anzeige

11.3.1 EKG-Kurve

Auf dem Standardbildschirm werden im oberen Bereich eine oder zwei EKG-Kurven
angezeigt, wenn im Menü EKG SETUP die Option KABELTYP auf 3-ADRIG bzw.
5-ADRIG gestellt ist.
1
2
4
5
Wie oben dargestellt, befinden sich bei Auswahl von 5-ADRIG fünf Felder über den
EKG-Kurven
1.
EKG-Ableitung von Kanal 1 (erste Ableitung)
Sie können die Ableitung von Kanal 1 unter den Feld-Optionen wählen.
Wenn Sie ein 3-adriges Set verwenden, bietet Ihnen der Monitor drei
Ableitungsoptionen an: I, II und III.
Wenn Sie ein 5-adriges Set verwenden, bietet Ihnen der Monitor sieben
Ableitungsoptionen an: II, III, aVR, aVL, aVF, V und I.
3

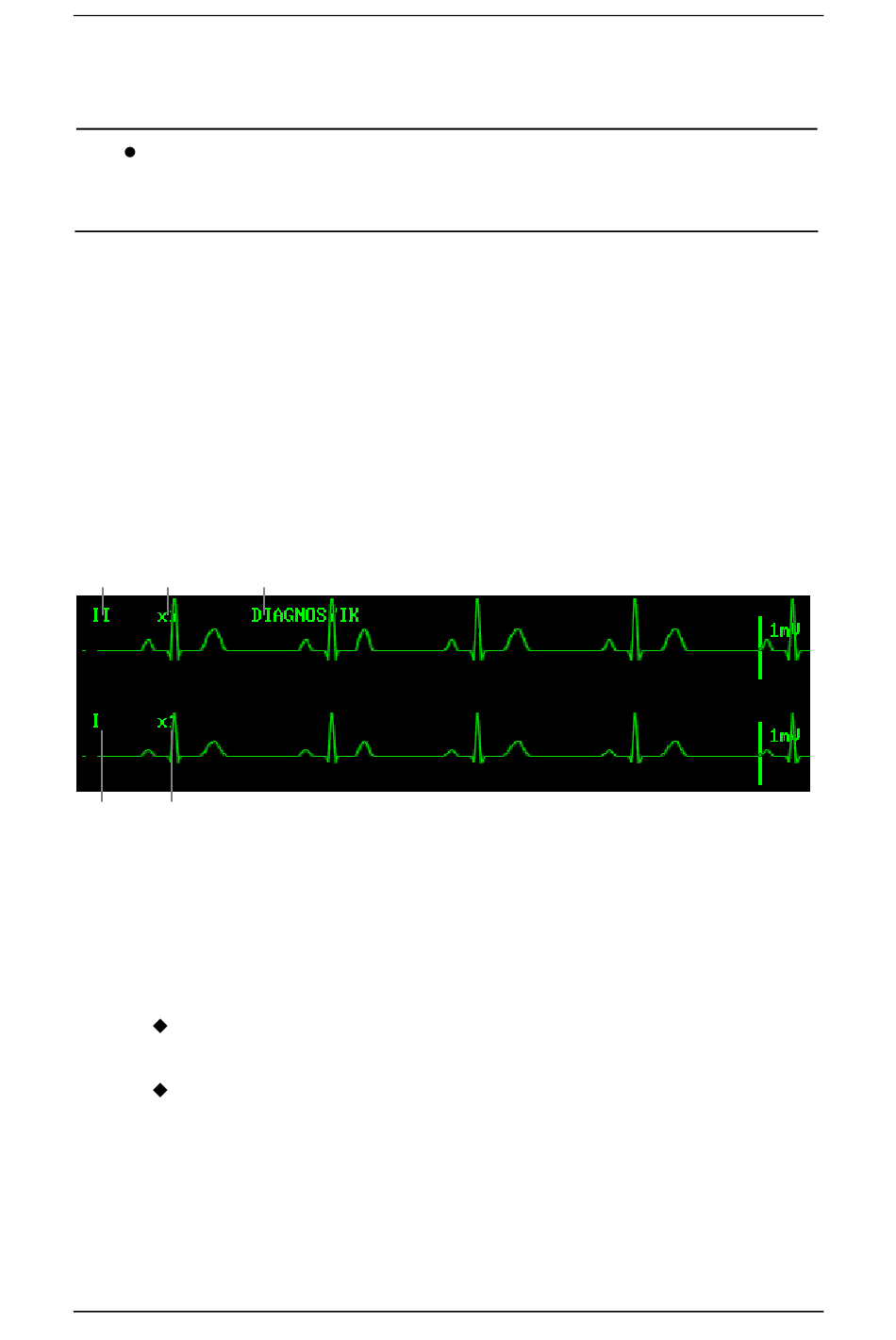

Abbildung 11-6 EKG-Kurven
11-8
