V5: Auf der linken vorderen Axillarlinie, horizontal zur V4-Elektrode.
V6: Auf der linken mittlere Axillarlinie, horizontal zur V4-Elektrode.
V3R-V7R: Auf der rechten Seite der Brust in Positionen, die denjenigen auf der linken
Seite entsprechen.
VE: Über dem Schwertfortsatz.
Beim Anbringen der Brustelektrode auf dem Rücken des Patienten legen Sie sie bitte an
einer der folgenden Stellen an:
V7: Im 5. Interkostalraum auf der linken hinteren Axillarlinie des Rückens.
V7R: Im 5. Interkostalraum auf der rechten hinteren Axillarlinie des Rückens.
Die Tabelle unten enthält die Bezeichnungen zur Identifikation jeder Elektrodenableitung.
Außerdem enthält sie die zugehörigen Farbkodierungen entsprechend den amerikanischen
(AHA) und europäischen (IEC) Normen.
Amerikanische Norm
Bezeichnung
Farbe
RA
Weiß
LA
Schwarz
LL
Rot
RL
Grün
V
Braun

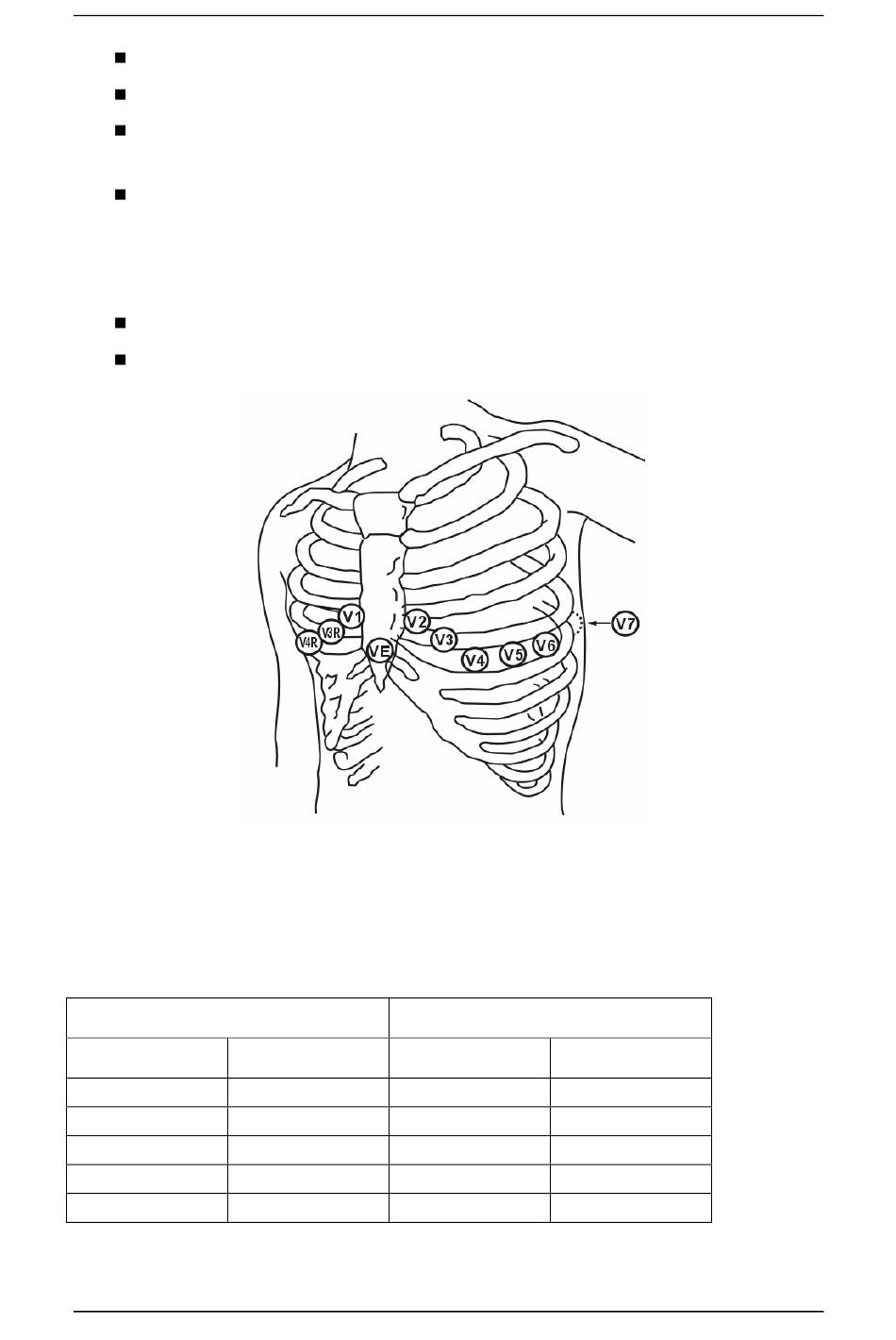

Abbildung 11-3 Positionen der Brustelektrode
Europäische Norm
Bezeichnung
R
L
F
N
0,1°C
11-5
Farbe
Rot
Gelb
Grün
Schwarz
Weiß
