11.7 12-Kanal
11.7.1 12-Kanal-Überwachungsanzeige
Wenn Ihr Patientenmonitor für die 12-Kanal-Überwachung konfiguriert ist, können Sie die
12-Kanal-Überwachungsanzeige aufrufen. So rufen Sie die 12-Kanal-EKG-Überwachung
auf:
1.
Legen Sie die 10 Elektroden am Patienten an.
2.
Wählen Sie das Feld EKG aus, um das Menü EKG-SETUP aufzurufen.
3.
Stellen Sie unter KABELTYP den Kabeltyp 12-ADRIG ein.
4.
Stellen Sie die EKG-ANZEIGE auf 12-KANAL-ANZEIGE ein.
12-Kanal-Analyse-Feld
Auf dem Bildschirm werden insgesamt 12 EKG-Kurven und 1 Rhythmuskurve angezeigt.
Die ST-Daten werden in drei Gruppen angezeigt:
ANT (anterior):
INF (inferior):
LAT (lateral):
Rhythmusableitungs-Feld

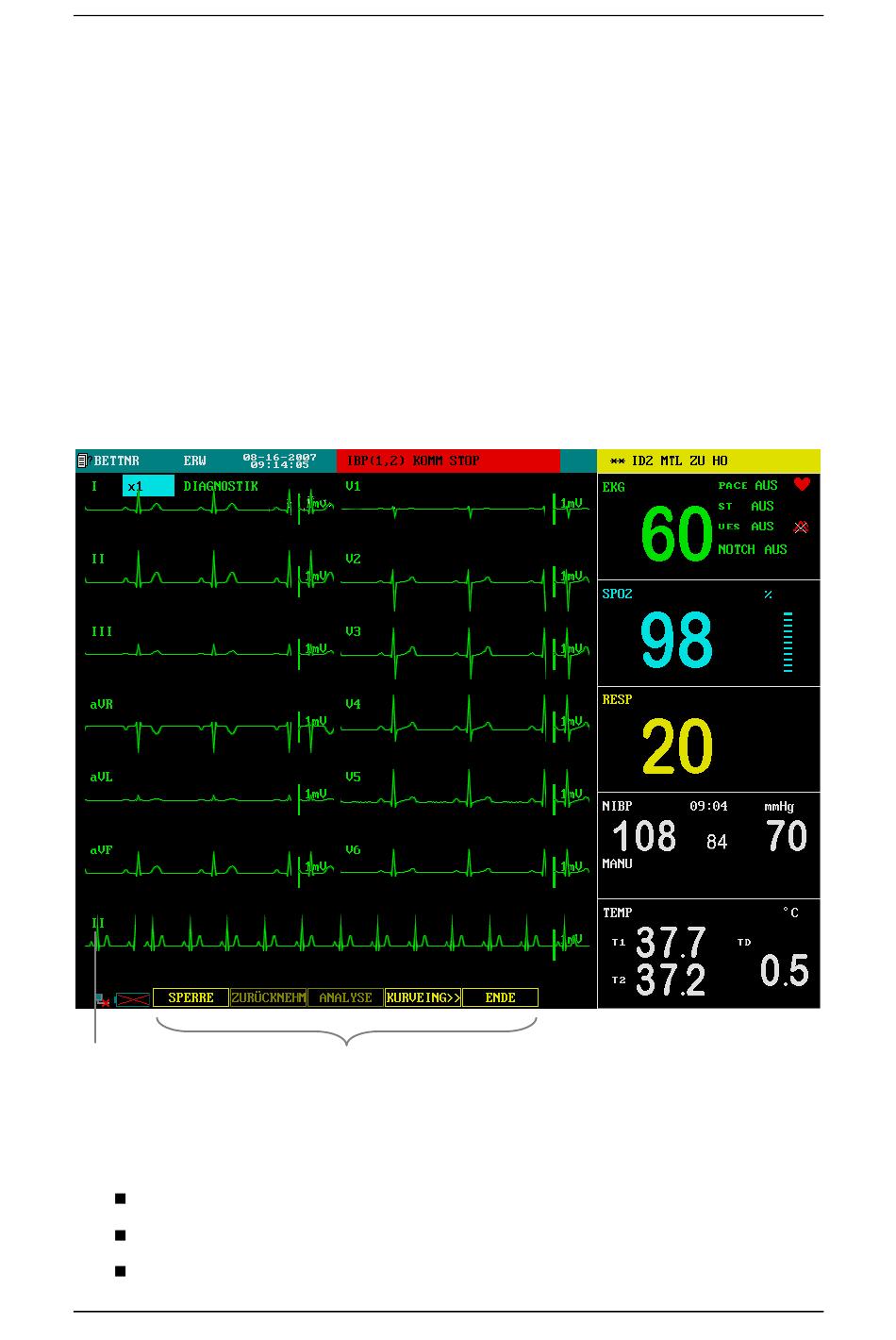

Abbildung 11-24 12-Kanal-Anzeige
V1, V2, V3, V4
II, III, aVF, (aVR)
I, aVL, V5, V6
11-35
