8 Betrieb mit AC-AC-Servoregler als Versorgung
moog
Id.-Nr.: CA97554-002 11/2017
6
L1
L1.1
L2
L2.1
L3 L3.1
3
2
1
L1 L2 L3 PE

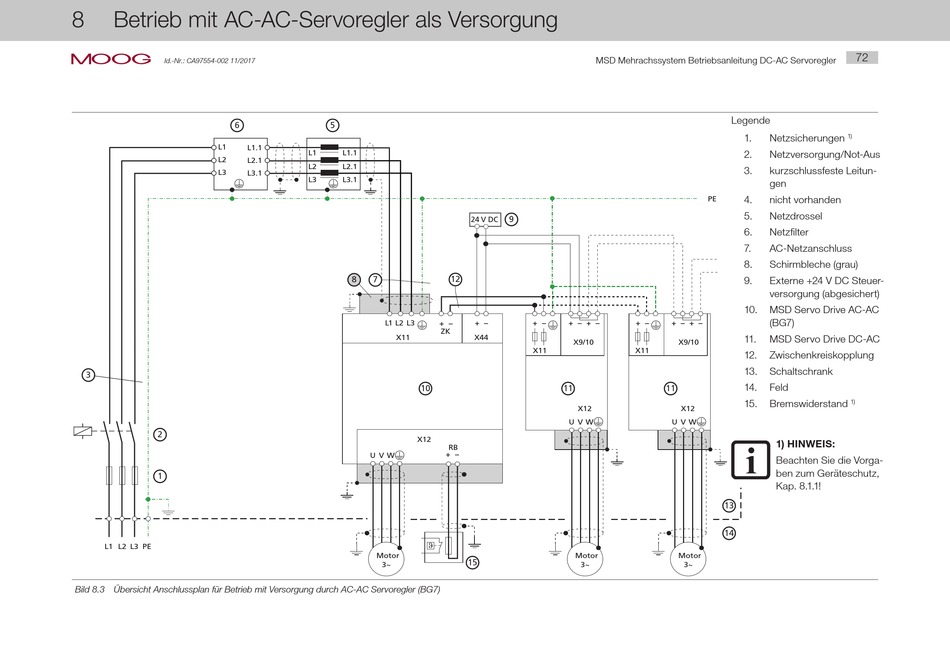

Bild 8.3 Übersicht Anschlussplan für Betrieb mit Versorgung durch AC-AC Servoregler (BG7)
5
L1 L1.1
L2 L2.1
L3 L3.1
24 V DC
8 7 12
L1 L2 L3 + − + −
ZK
X11 X44
10
X12
RB
U V W + −
ϑ
Motor
15
3~
MSD Mehrachssystem Betriebsanleitung DC-AC Servoregler
9
+ − + − + − + − + −
X9/10 X9/10
X11 X11
11 11
X12 X12
U V W U V W
Motor Motor
3~ 3~
72
Legende
1. Netzsicherungen
1)
2. Netzversorgung/Not-Aus
3. kurzschlussfeste Leitun-
gen
4. nicht vorhanden
PE
5. Netzdrossel
6. Netzfilter
7. AC-Netzanschluss
8. Schirmbleche (grau)
9. Externe +24 V DC Steuer-
versorgung (abgesichert)
10. MSD Servo Drive AC-AC
(BG7)
+ −
11. MSD Servo Drive DC-AC
12. Zwischenkreiskopplung
13. Schaltschrank
14. Feld
15. Bremswiderstand
1)
1) HINWEIS:
Beachten Sie die Vorga-
ben zum Geräteschutz,
Kap. 8.1.1!
13
14
